OLIMEX ESP32-PoE
OLIMEX ESP32-PoE — это профессиональная плата разработки на базе чипа ESP32, главной особенностью которой является поддержка технологии Power over Ethernet (PoE). Плата работает на частоте до 240 МГц и оснащена 4 МБ flash-памяти.
Разделы статьи
Конфигурации плат
О плате OLIMEX ESP32-PoE
OLIMEX ESP32-PoE — это решение «всё в одном» для проектов промышленного интернета вещей (IIoT), где требуется надежное проводное соединение и питание по Ethernet-кабелю. Плата построена на базе микроконтроллера ESP32 с архитектурой XTENSA, что обеспечивает высокую производительность и поддержку беспроводных интерфейсов WiFi 802.11 b/g/n и Bluetooth 4.2.
Главным преимуществом является встроенная поддержка стандарта PoE. Это позволяет передавать данные и электропитание по одному кабелю витой пары, что критически важно для сетевых приложений, работающих в труднодоступных местах, где нет розеток 220В. Плата идеально подходит для систем мониторинга, контроллеров умного дома и промышленных датчиков, требующих стабильного Ethernet-подключения.
Где купить OLIMEX ESP32-PoE
Цены могут меняться. Проверяйте актуальную информацию на сайтах продавцов.
Технические характеристики
Полные спецификации оборудования для OLIMEX ESP32-PoE
Связь
- WiFi 802.11 b/g/n (2.4 ГГц)
- Bluetooth 4.2
- BLE 4.2
- Ethernet Поддержка PoE
Ядро
- Модель ESP32
- Частота 240 МГц
- Flash-память 4 МБ
- Архитектура xtensa
Пины
- Цифровые I/O 40
- Аналоговые входы 16
- PWM-каналы 10
- Прерывания 16
Быстрая настройка
Arduino IDE
PlatformIO
[env:esp32-poe] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация для OLIMEX ESP32-PoE board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio
Значение board = esp32dev является ближайшим соответствием.
ESPHome
esp32: board: esp32dev framework: type: arduinoOLIMEX ESP32-PoE - 240 MHz ESP32
Flash: 4MB
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0x10000 firmware.binЗамените .bin файлы на ваши сборки

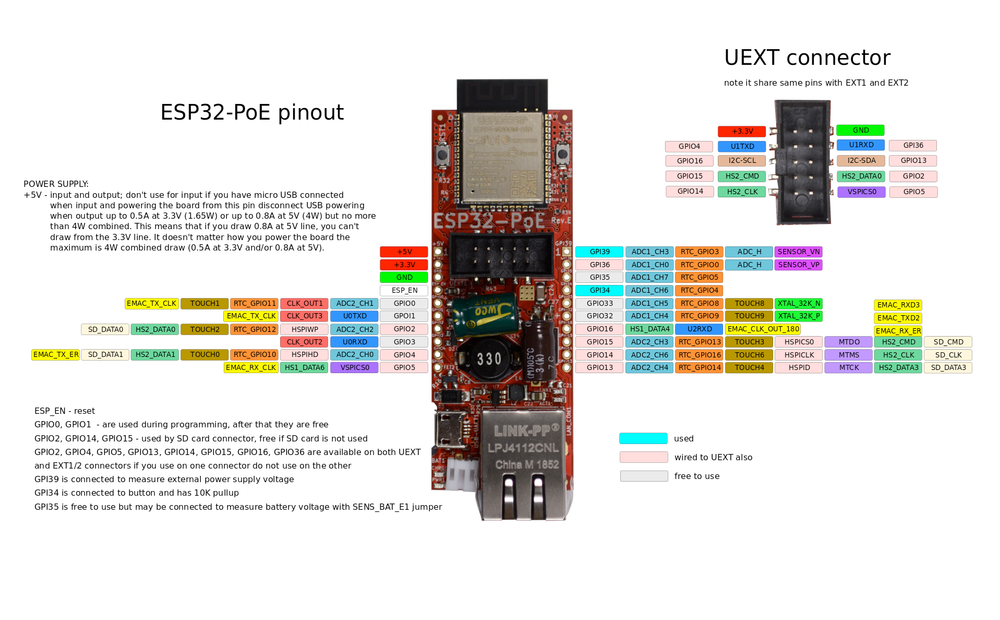

Схема распиновки OLIMEX ESP32-PoE
Интерфейсы
- UART: TX (пин 1), RX (пин 3), TX1 (пин 4, GPIO4), RX1 (пин 36, GPIO36).
- SPI: MOSI (пин 2), SCK (пин 14), MISO (пин 15), SS (пин 5).
- I2C: SDA (пин 13, GPIO13), SCL (пин 16, GPIO16).
- PoE: ETH_PHY_POWER управляется пином 12.
Специальные пины
- Built-in Key: Кнопка на плате подключена к пину 34.
- Ethernet: Пины GPIO17, GPIO19-23, GPIO25-27 используются внутренним контроллером LAN8710.
- Питание: Поддерживается стандарт 802.3af (рекомендуется PoE инъектор мощностью 15-30 Вт).
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
