Espressif ESP32-S2-DevKitM-1
Espressif ESP32-S2-DevKitM-1 — это отладочная плата начального уровня на базе микроконтроллера ESP32-S2 с архитектурой XTENSA. Она работает на частоте до 240 МГц и оснащена 4 МБ flash-памяти.
О плате Espressif ESP32-S2-DevKitM-1

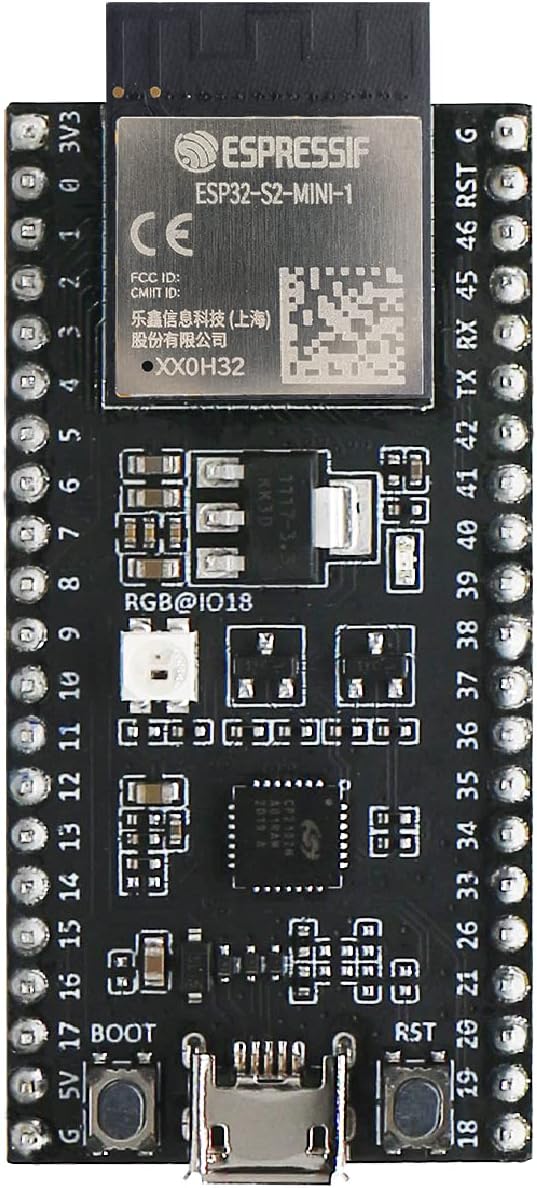

ESP32-S2-DevKitM-1 — отладочная плата начального уровня на базе модуля ESP32-S2-MINI-1. Она обеспечивает доступ к большинству контактов ввода-вывода через штыревые разъемы по бокам, что упрощает сопряжение с периферийными устройствами и датчиками. Плата идеально подходит для разработки приложений, требующих Wi-Fi соединения, множества интерфейсов ввода-вывода и работы с низким энергопотреблением. Она базируется на микроконтроллере ESP32-S2 с архитектурой XTENSA и является отличным выбором для создания современных IoT-решений.Где купить Espressif ESP32-S2-DevKitM-1
Цена от
$8 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-S2-DevKitM-1
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-S2-DevKitM-1 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2, откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Затем перейдите в Tools → Board и выберите "Esp32 S2 Devkitm 1".
[env:esp32-s2-devkitm-1] platform = espressif32 board = esp32-s2-saola-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-S2-DevKitM-1 board_build.mcu = esp32s2 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s2-saola-1 framework: type: arduino # или "esp-idf"Espressif ESP32-S2-DevKitM-1 - 240 МГц ESP32S2
Flash: 4МБ | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s2 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

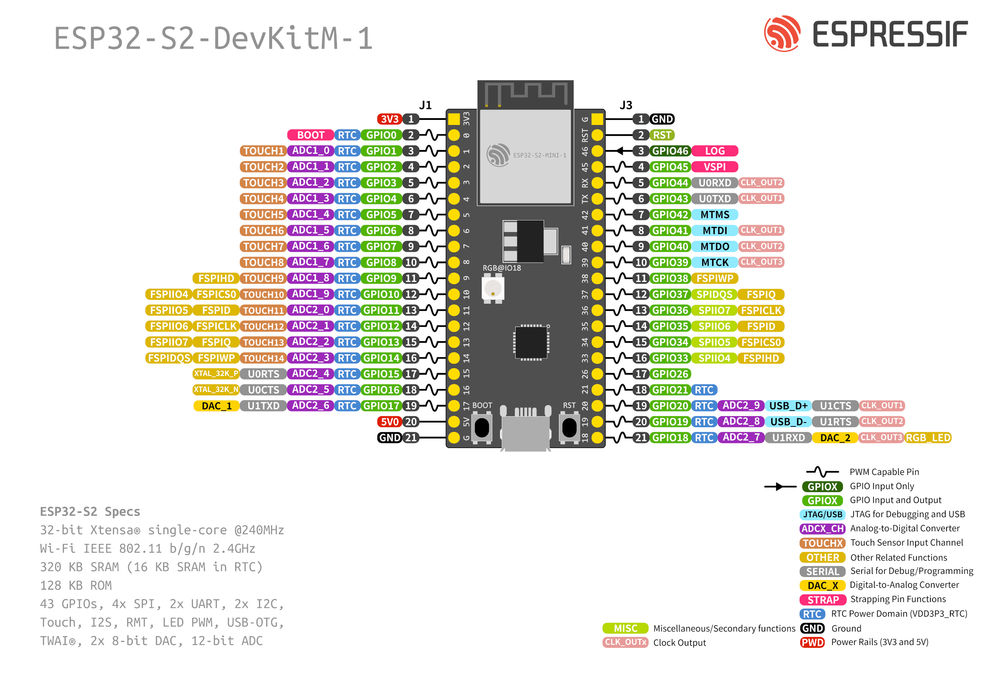

Схема распиновки Espressif ESP32-S2-DevKitM-1
Полная справка по выводам Espressif ESP32-S2-DevKitM-1
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-S2-DevKitM-1
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S2
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | |
| 2 | A1 | T2 | PWM | |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | |
| 11 | A10 | T11 | PWM | |
| 12 | A11 | T12 | PWM | |
| 13 | A12 | T13 | PWM | |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | DAC1 | |
| 18 | A17 | PWM | DAC2 | |
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 26 | PWM | |||
| 33 | PWM | SDA | ||
| 34 | PWM | SCL | ||
| 35 | PWM | SCK | ||
| 36 | PWM | MISO | ||
| 37 | PWM | MOSI | ||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | SS | ||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-S2-DevKitM-1
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
