Espressif ESP32-S3-EYE
Espressif ESP32-S3-EYE — это компактная плата для разработки ИИ-приложений на базе мощного микроконтроллера ESP32-S3 с архитектурой Xtensa. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти и 8 МБ PSRAM.
О плате Espressif ESP32-S3-EYE

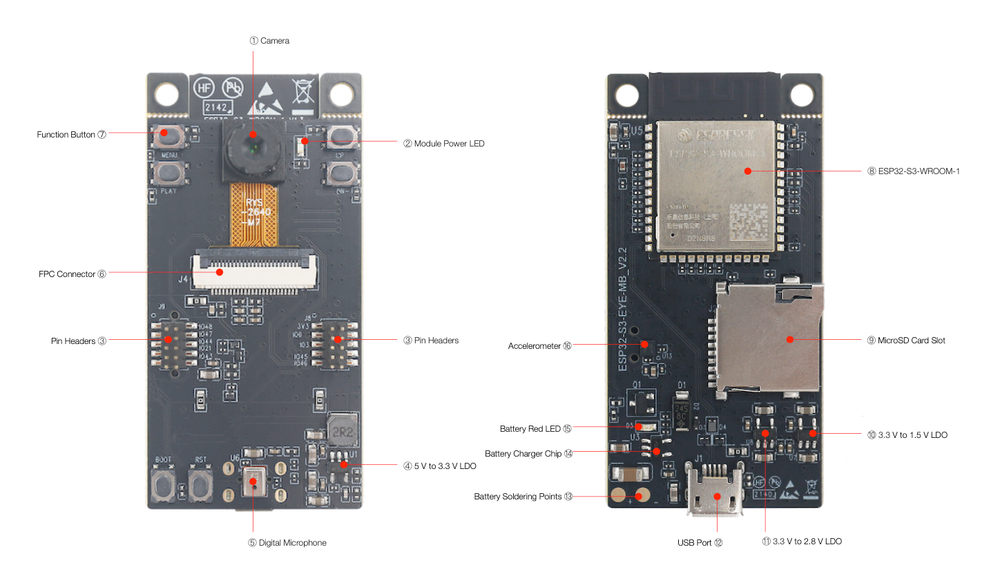

ESP32-S3-EYE — это компактная плата для разработки ИИ-приложений, созданная компанией Espressif на базе SoC ESP32-S3 и фреймворка ESP-WHO для искусственного интеллекта. Плата оснащена 2-мегапиксельной камерой OV2640 с разрешением 1600×1200, LCD-дисплеем диагональю 1,3 дюйма и встроенным микрофоном, что делает её идеальной для задач распознавания изображений и обработки звука. На борту установлено 8 МБ Octal PSRAM и 8 МБ flash-памяти, что обеспечивает достаточный объём ресурсов для работы нейросетевых моделей. Плата поддерживает Wi-Fi 802.11 b/g/n и Bluetooth 5.0, а также передачу изображений по Wi-Fi. Подключение и отладка осуществляются через порт Micro-USB. ESP32-S3-EYE отлично подходит для прототипирования устройств AIoT, систем видеонаблюдения, распознавания лиц и голосового управления.Где купить Espressif ESP32-S3-EYE
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-S3-EYE
Связь
Микроконтроллер
Дисплей и камера
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-S3-EYE — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 S3 Eye в меню плат.
[env:esp32-s3-eye] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-S3-EYE board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"Espressif ESP32-S3-EYE - 240 МГц ESP32S3
Flash: 8MB | USB: Micro-USB
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки Espressif ESP32-S3-EYE
Полная справка по выводам Espressif ESP32-S3-EYE
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-S3-EYE
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-S3-EYE
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 8МБ |
