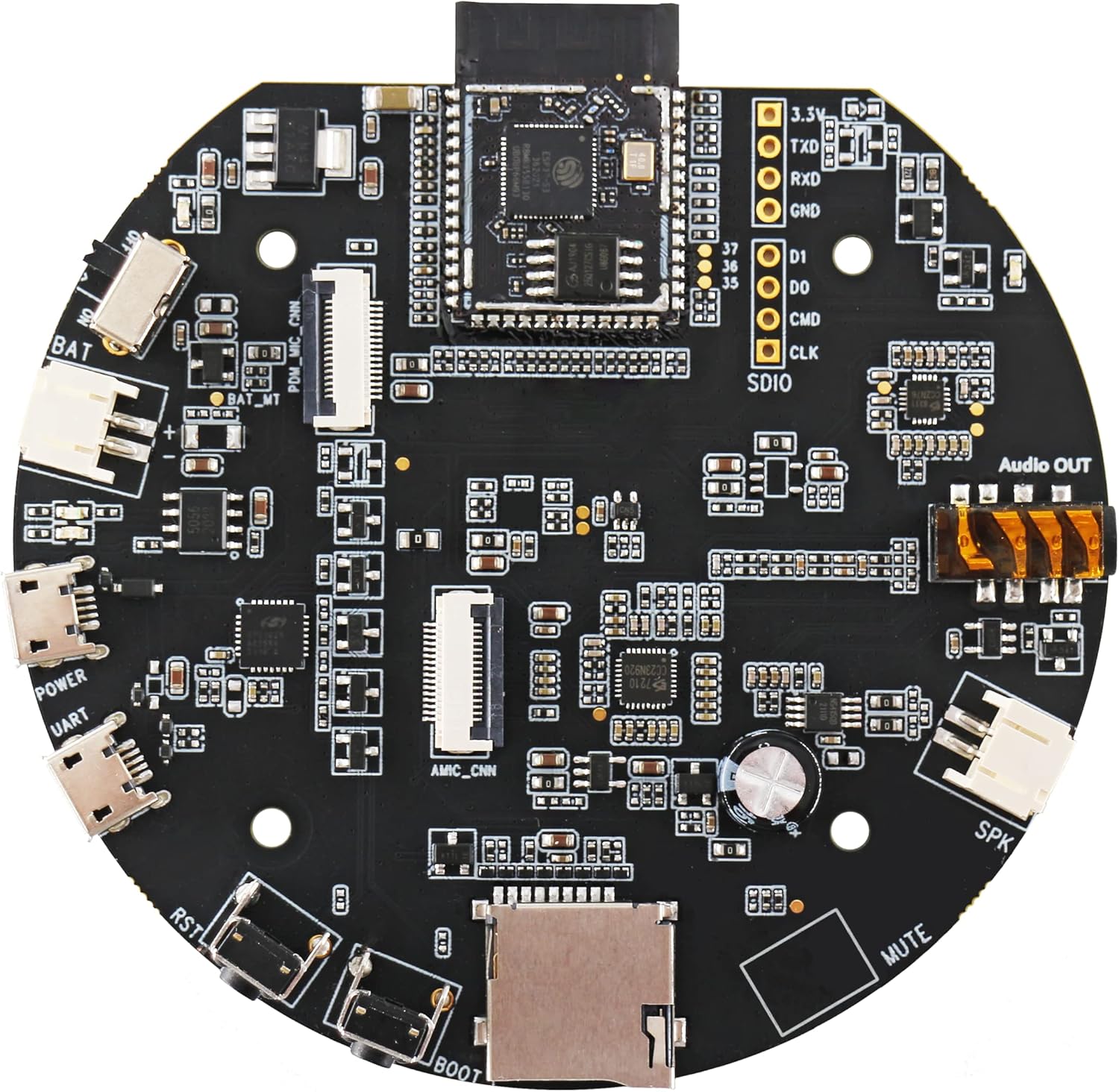

Espressif ESP32-S3-Korvo-1
Espressif ESP32-S3-Korvo-1 — это отладочная плата на базе мощного микроконтроллера ESP32-S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 16 МБ flash-памяти.
О плате Espressif ESP32-S3-Korvo-1
ESP32-S3-Korvo-1 — это плата для разработки систем искусственного интеллекта от Espressif на базе SoC ESP32-S3 и ESP-Skainet, SDK для распознавания речи. Она оснащена массивом из трех микрофонов, подходящим для захвата голоса в дальней зоне при низком энергопотреблении. Плата поддерживает голосовое пробуждение и автономное распознавание команд на китайском и английском языках, что делает ее идеальной для разработки таких приложений, как умные дисплеи, розетки и переключатели.Где купить Espressif ESP32-S3-Korvo-1
Цена от
$50 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-S3-Korvo-1
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-S3-Korvo-1 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 S3 Korvo 1 в меню плат.
[env:esp32-s3-korvo-1] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для Espressif ESP32-S3-Korvo-1 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32:
board: esp32-s3-devkitc-1
framework:
type: arduino # или "esp-idf"
Espressif ESP32-S3-Korvo-1 - 240 МГц ESP32S3
Flash: 16МБ | USB: N/A</code></pre>
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py — команда прошивки
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

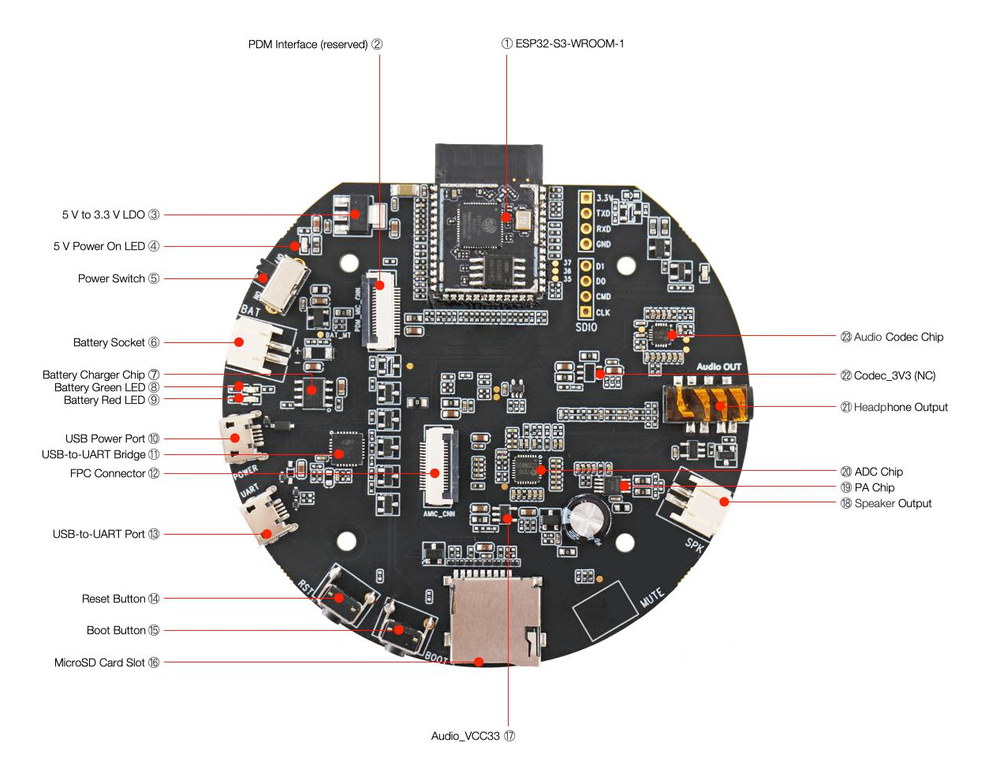

Схема распиновки Espressif ESP32-S3-Korvo-1
Полная справка по выводам Espressif ESP32-S3-Korvo-1
ESP32-S3-Korvo-1 состоит из основной платы и дочерней платы. Основная плата объединяет модуль ESP32-S3-WROOM-1, функциональные кнопки, слот для SD-карт, динамик и USB-разъемы. Дочерняя плата, известная как ESP32-Korvo-Mic, содержит массив из трех микрофонов, функциональные кнопки и адресные светодиоды. Основная и дочерняя платы соединены кабелем FPC, обеспечивающим доступ к различным GPIO и интерфейсам, подходящим для аудио- и голосовых приложений.
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-S3-Korvo-1
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
35
Цифровые I/O пины
35
Пины прерываний
20
Аналоговые входы
49
PWM пины
Пин
Аналог
Тач
PWM
Другое
1
A0
T1
PWM
SDA
2
A1
T2
PWM
SCL
3
A2
T3
PWM
4
A3
T4
PWM
5
A4
T5
PWM
6
A5
T6
PWM
7
A6
T7
PWM
8
A7
T8
PWM
9
A8
T9
PWM
10
A9
T10
PWM
SS
11
A10
T11
PWM
MOSI
12
A11
T12
PWM
SCK
13
A12
T13
PWM
MISO
14
A13
T14
PWM
15
A14
PWM
16
A15
PWM
17
A16
PWM
18
A17
PWM
19
A18
PWM
USB_D-
20
A19
PWM
USB_D+
21
PWM
35
PWM
36
PWM
37
PWM
38
PWM
39
PWM
40
PWM
41
PWM
42
PWM
43
PWM
TX0
44
PWM
RX0
45
PWM
46
PWM
47
PWM
48
PWM
RGB_LED
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-S3-Korvo-1
Настройка
Значение
Инструмент загрузчика
esptool_py
Инструмент сетевой загрузки
esp_ota
Адрес загрузчика
0x1000
Режим Flash
DIO
Максимальный размер
16МБ
