ESP32-S3-Zero
ESP32-S3-Zero — это ультракомпактная отладочная плата на базе мощного микроконтроллера ESP32-S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

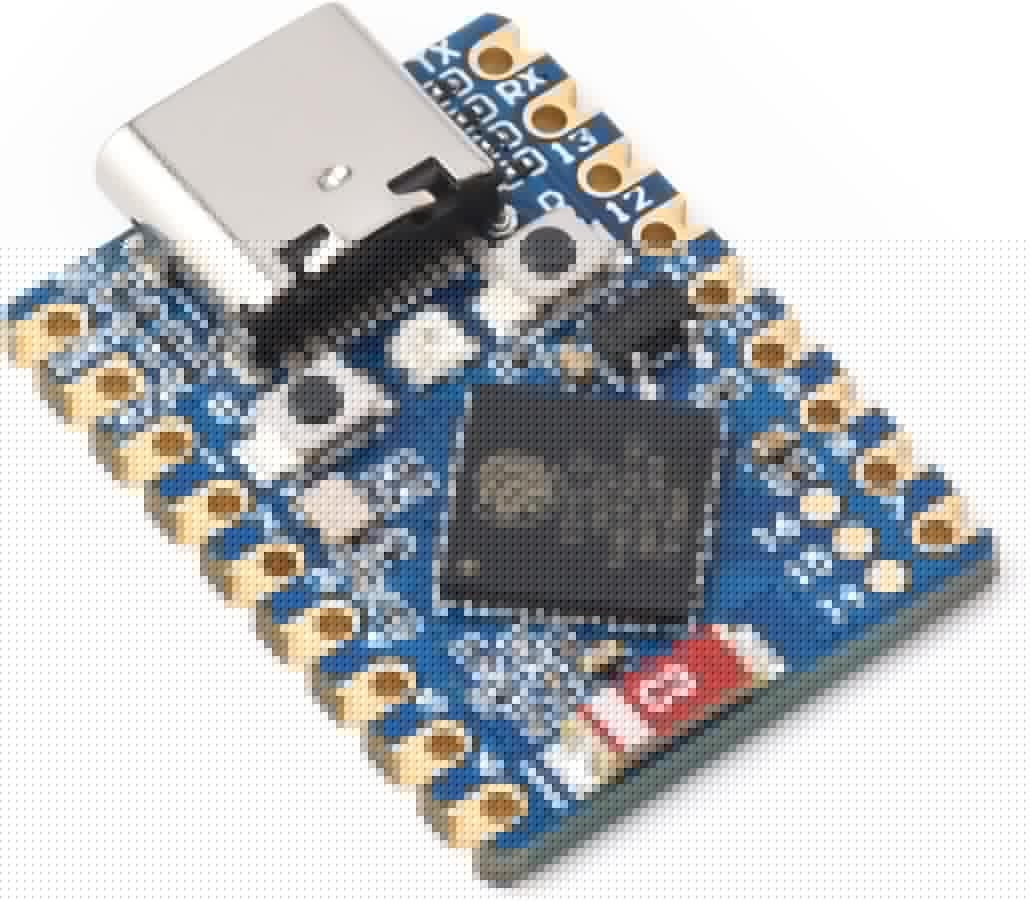

О плате ESP32-S3-Zero
**ESP32-S3-Zero** — это компактная отладочная плата на базе двухъядерного процессора **Espressif ESP32-S3FH4R2**, работающего на частоте до 240 МГц. Она поддерживает **Wi-Fi 2.4 ГГц (802.11 b/g/n)** и **Bluetooth 5 (LE)**, что делает её идеальной для IoT-проектов, требующих надежного беспроводного соединения. 📶Благодаря своему ультракомпактному форм-фактору (23.5 × 18 мм), плата предназначена для легкой интеграции в приложения с ограниченным пространством. Встроенная керамическая антенна обеспечивает стабильную беспроводную связь без необходимости использования внешней антенны.
Для удобства пользователя ESP32-S3-Zero включает кнопки BOOT и RESET, что упрощает процессы разработки и отладки. 🚀 Плата оснащена 24 многофункциональными GPIO пинами и поддерживает различные интерфейсы, включая SPI, I2C, UART, I2S и ADC. На борту также имеется RGB-светодиод WS2812, подключенный к GPIO21.
Где купить ESP32-S3-Zero
Цена от
$6.27 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32-S3-Zero
Связь
Микроконтроллер
✨ Возможности и пины
• Ультракомпактный размер: 23.5 × 18 мм
• Низкое энергопотребление: поддержка различных режимов питания
• Встроенный RGB-светодиод WS2812, подключенный к GPIO21
Быстрая настройка
Конфигурации для быстрого старта на ESP32-S3-Zero — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32s3 Dev для ESP32-S3-Zero.
[env:esp32-s3-zero] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32-S3-Zero board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"ESP32-S3-Zero - 240 МГц ESP32S3
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

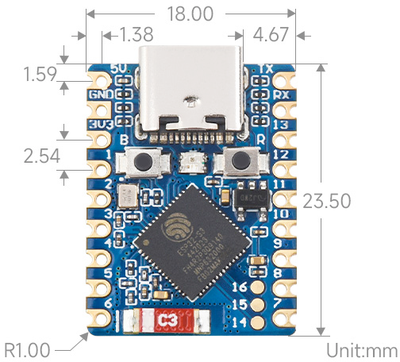

Размеры платы ESP32-S3-Zero
Физические размеры ESP32-S3-Zero

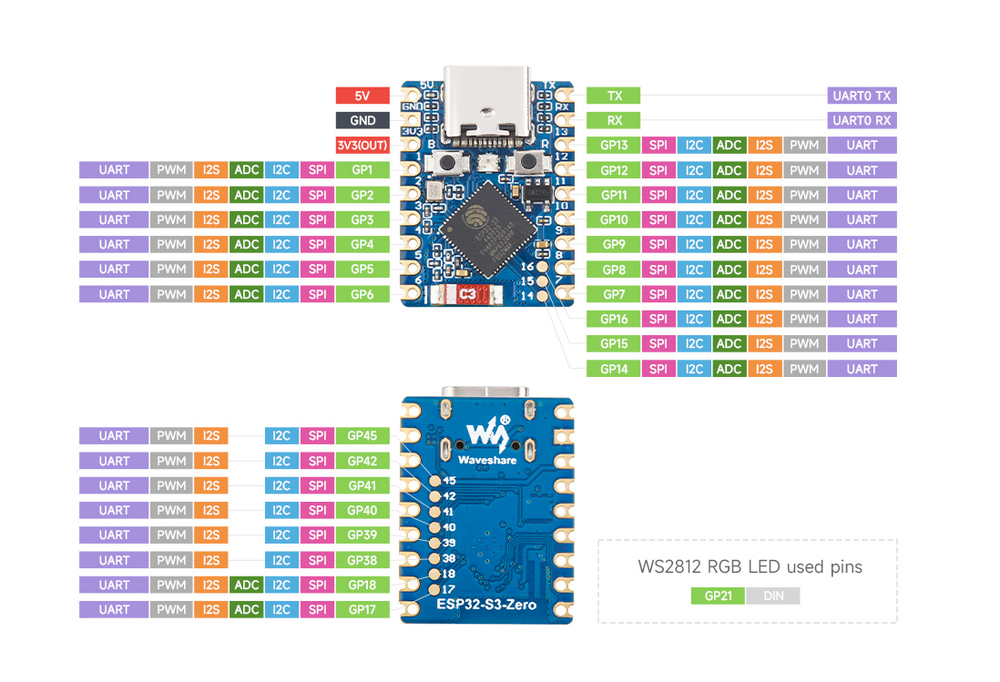

Схема распиновки ESP32-S3-Zero
Полная справка по выводам ESP32-S3-Zero
Плата предлагает несколько интерфейсов связи:
- UART: TX (GPIO43), RX (GPIO44)
- I2C: SDA, SCL
- SPI: SCK, MISO, MOSI, SS
Для работы с аналоговыми сигналами предусмотрены пины ADC, подходящие для чтения данных с датчиков.
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов с загрузкой или системой:
Пины, которых следует избегать или использовать с осторожностью
| Пин | Причина | Тип |
|---|---|---|
| IO3 | Проверяется при сбросе для выбора интерфейса JTAG. Неправильное использование может отключить внешний JTAG. | 🛠️ Strapping |
| IO9-IO14 | Подключены к внешней flash-памяти. Не рекомендуются для использования в качестве GPIO. | ⚡ Flash |
| IO45 | Определяет напряжение питания flash/PSRAM (3.3 В vs 1.8 В) при загрузке. | 🛠️ Strapping |
Полезные ссылки
Даташиты и ресурсы для ESP32-S3-Zero
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32-S3-Zero
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32-S3

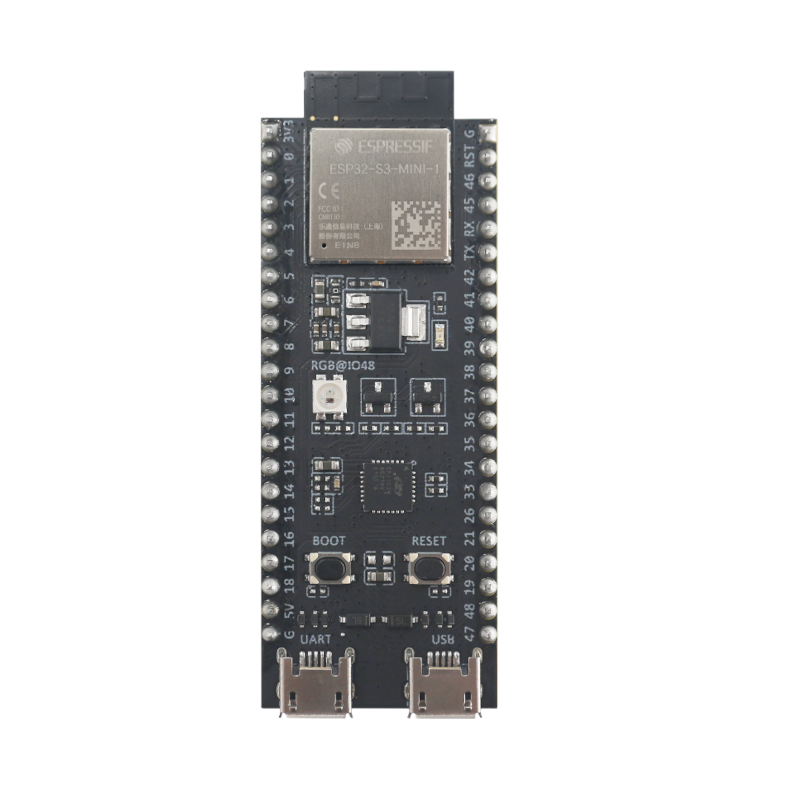

Espressif ESP32-S3-DevKitM-1
Официальная отладочная плата на базе мощного микроконтроллера ESP32-S3.

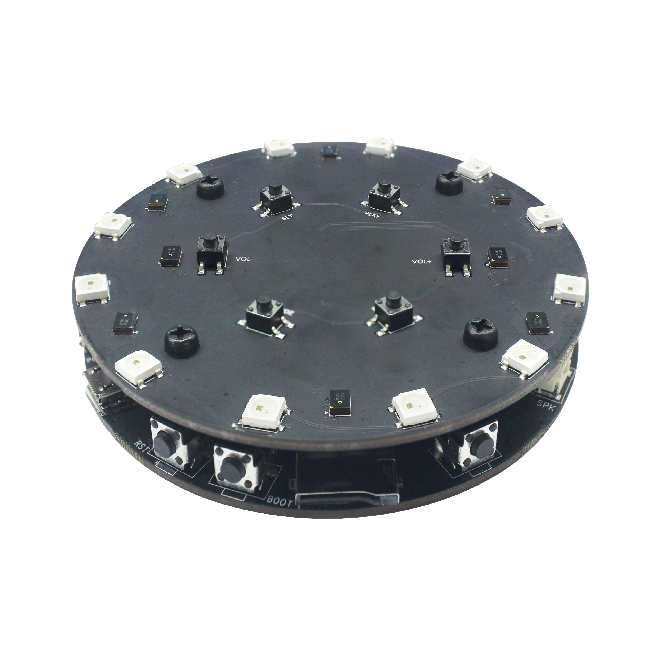

Espressif ESP32-S3-Korvo-1
Плата для аудиоприложений и голосового ИИ на базе ESP32-S3.

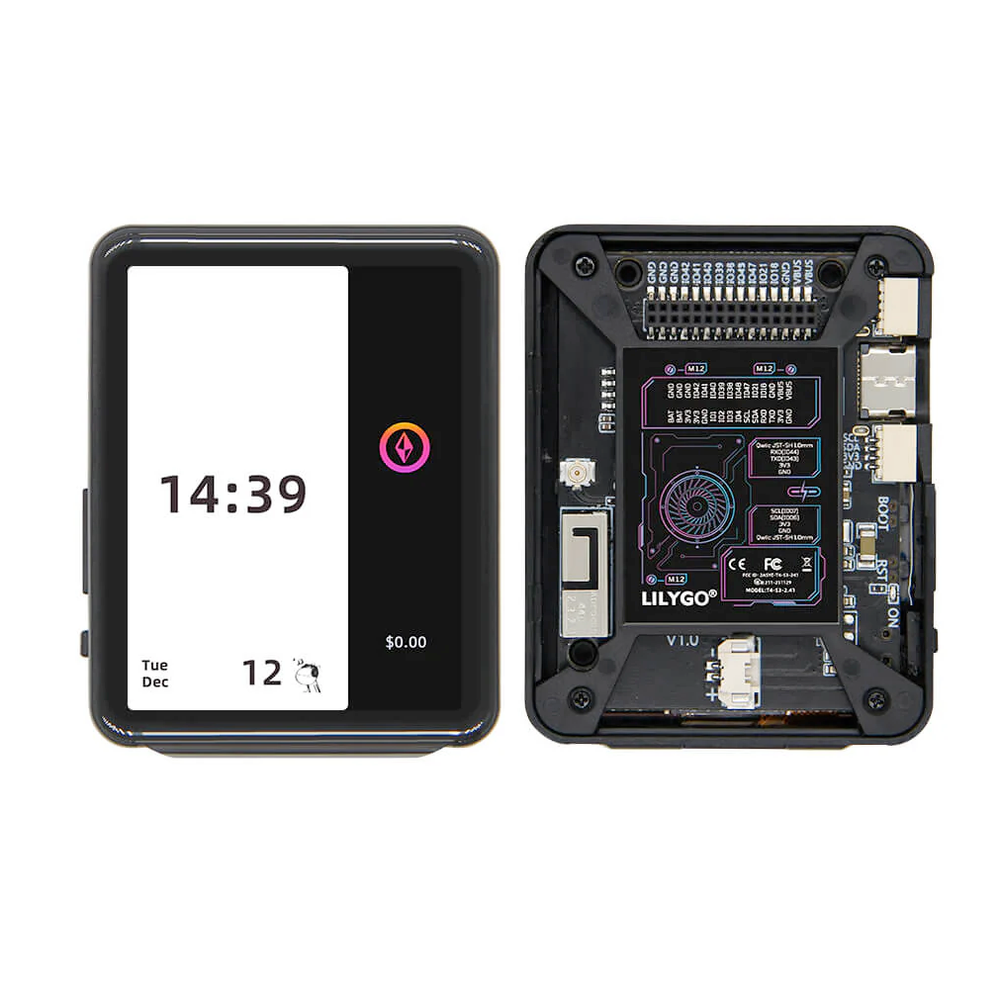

LilyGo T4-S3
