Trueverit ESP32 Universal IoT Driver
Trueverit ESP32 Universal IoT Driver — это отладочная плата на базе микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате Trueverit ESP32 Universal IoT Driver
Trueverit ESP32 Universal IoT Driver — это специализированная плата разработки на базе мощного микроконтроллера ESP32. Она была спроектирована для легкой интеграции в умные устройства и отлично подходит для создания встроенных систем управления и решений с облачным подключением. Плата предоставляет разработчикам надежную платформу для реализации IoT-проектов любой сложности благодаря высокой производительности чипа ESP32 и поддержке современных стандартов беспроводной связи Wi-Fi и Bluetooth.Технические характеристики
Полные спецификации оборудования для Trueverit ESP32 Universal IoT Driver
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Trueverit ESP32 Universal IoT Driver — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Trueverit Esp32 Universal Iot Driver".
[env:esp32-trueverit-iot-driver] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Trueverit ESP32 Universal IoT Driver board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Trueverit ESP32 Universal IoT Driver - 240 МГц ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки Trueverit ESP32 Universal IoT Driver
Полная справка по выводам Trueverit ESP32 Universal IoT Driver
Полезные ссылки
Даташиты и ресурсы для Trueverit ESP32 Universal IoT Driver
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Trueverit ESP32 Universal IoT Driver
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32

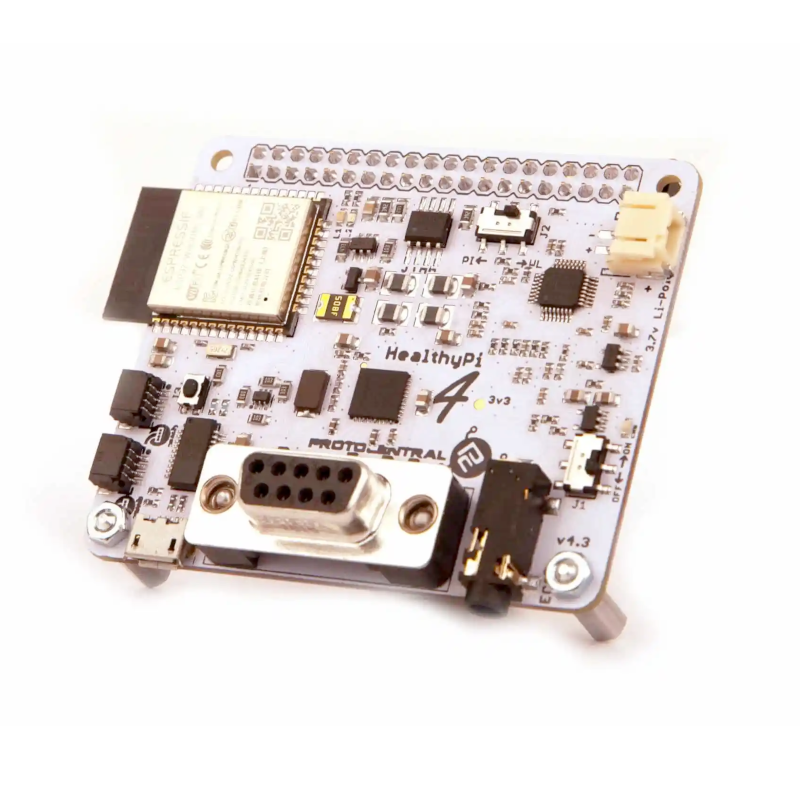

ProtoCentral HealthyPi 4
