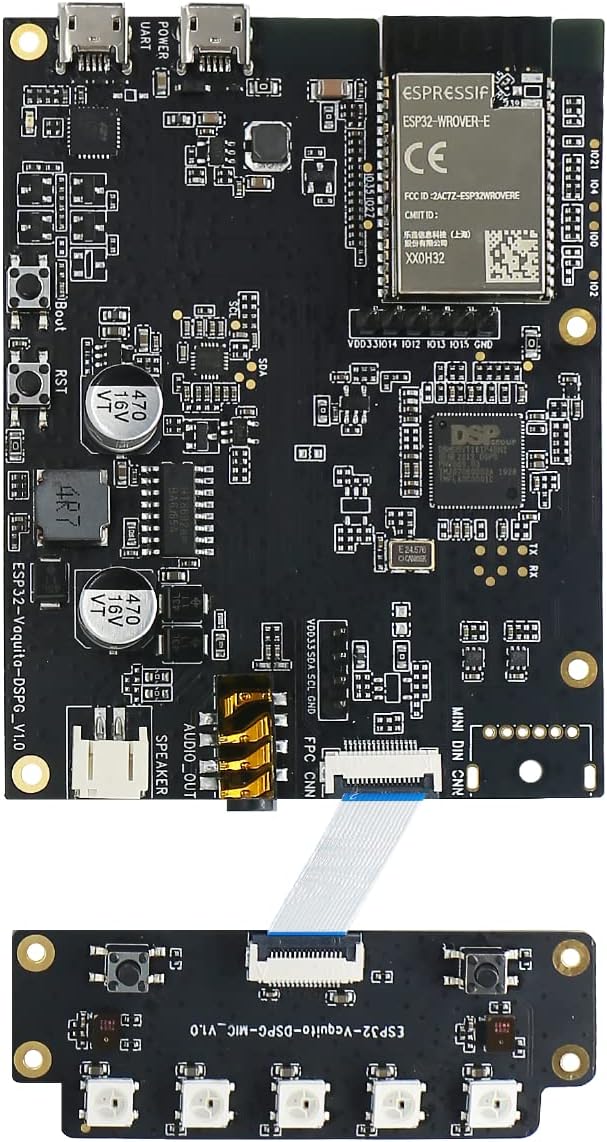

Espressif ESP32-Vaquita-DSPG
Espressif ESP32-Vaquita-DSPG — это мощная платформа для разработки голосовых приложений на базе микроконтроллера ESP32 с архитектурой XTENSA. Она работает на частоте процессора до 240 МГц и оснащена 4 МБ flash-памяти.
О плате Espressif ESP32-Vaquita-DSPG

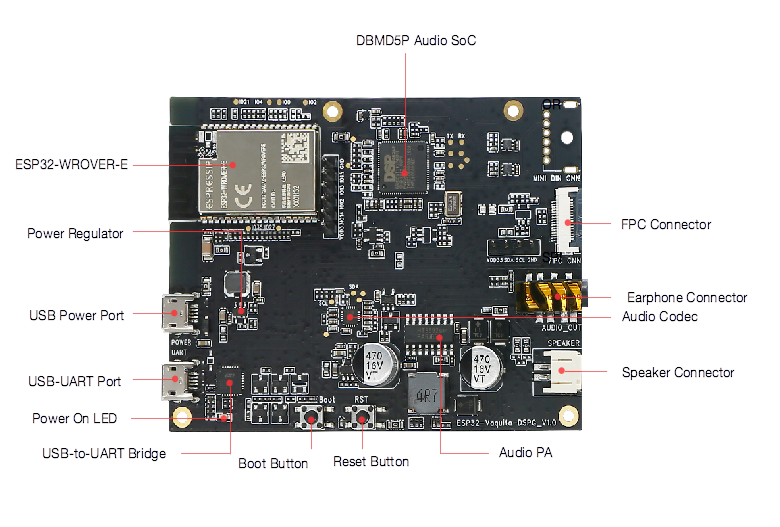

ESP32-Vaquita-DSPG — это передовая плата для разработки голосовых помощников, оснащенная модулем ESP32-WROVER. Она интегрирует цифровой сигнальный процессор (DSP) DBMD5P от DSP Group, что обеспечивает высокопроизводительную обработку речи и распознавание голоса в дальнем поле. Плата идеально подходит для умных помощников, устройств Интернета вещей (IoT) с голосовым управлением и аудиоприложений на базе ИИ. Она поддерживает Wi-Fi, Bluetooth и множество функций обработки аудио, представляя собой мощное решение для проектов с голосовым интерфейсом.Где купить Espressif ESP32-Vaquita-DSPG
Цена от
$35 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для Espressif ESP32-Vaquita-DSPG
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Espressif ESP32-Vaquita-DSPG — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте менеджер плат, найдите "esp32" от Espressif и установите пакет. Затем перейдите в Инструменты → Плата и выберите "Esp32 Vaquita Dspg" для Espressif ESP32-Vaquita-DSPG.
[env:esp32-vaquita-dspg] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Espressif ESP32-Vaquita-DSPG board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Espressif ESP32-Vaquita-DSPG - 240 МГц ESP32
Flash: 4МБ | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки Espressif ESP32-Vaquita-DSPG
Полная справка по выводам Espressif ESP32-Vaquita-DSPG
Полезные ссылки
Даташиты и ресурсы для Espressif ESP32-Vaquita-DSPG
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Espressif ESP32-Vaquita-DSPG
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
