ESP32 ESP-WROOM-32D 0.96" OLED Display
ESP32 ESP-WROOM-32D 0.96" OLED Display — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 ESP-WROOM-32D 0.96" OLED Display

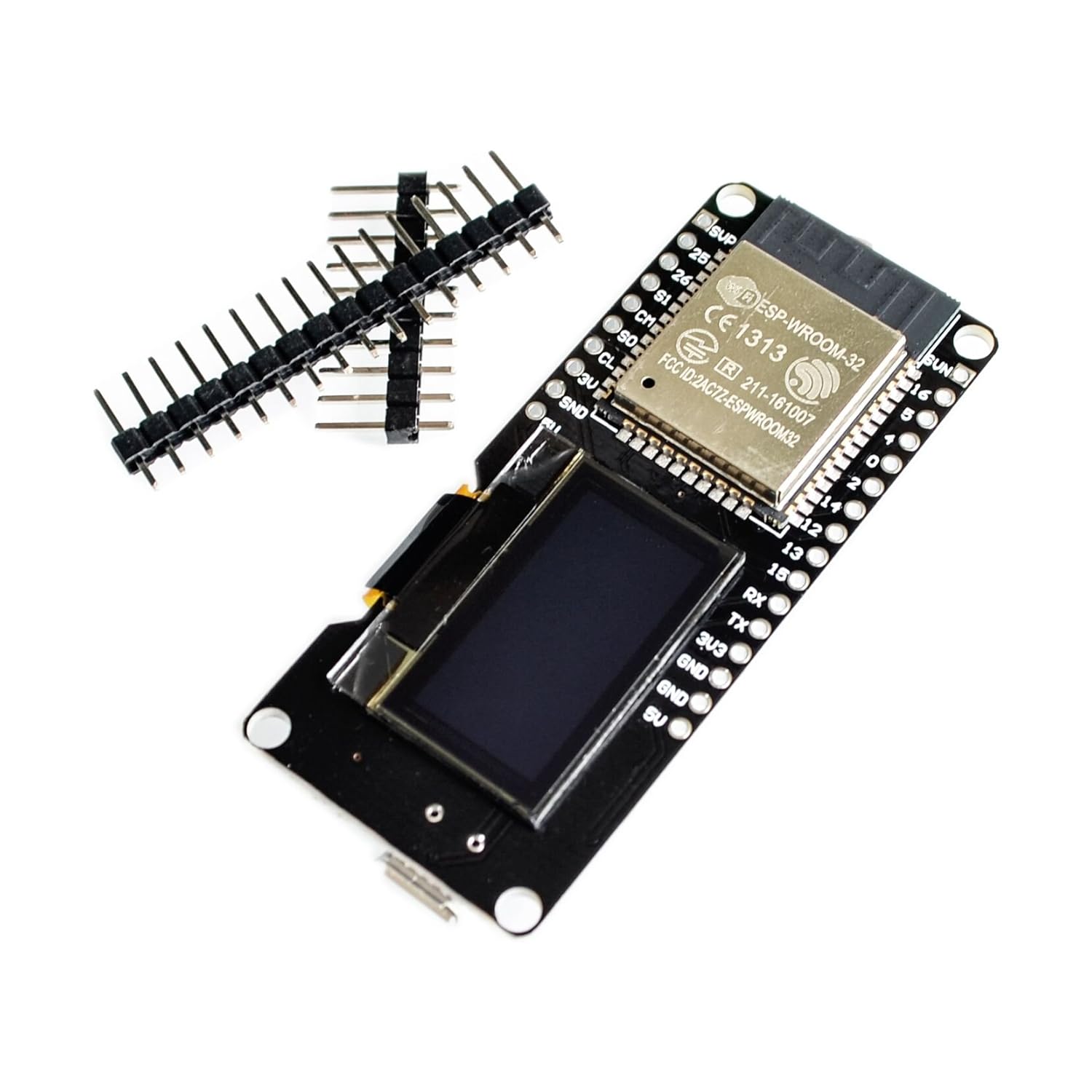

**ESP32 ESP-WROOM-32D OLED** — это компактная отладочная плата, оснащенная модулем **ESP32-WROOM-32D** с интегрированной поддержкой **Wi-Fi 802.11 b/g/n** и **Bluetooth 4.2 + BLE**. 📶Работает на базе двухъядерного 32-битного процессора Xtensa LX6 с частотой до 240 МГц, имеет 4 МБ flash-памяти и 520 КБ SRAM, что делает её идеальной для IoT-приложений и встраиваемых проектов. ⚡
Особенностью платы является встроенный 0.96” OLED-дисплей (желто-синий, разрешение 128x64), подключенный через интерфейс I2C, который отлично подходит для отображения данных с датчиков, статусной информации или пользовательских интерфейсов. Плата предлагает 30 GPIO-пинов с поддержкой ADC (18 каналов, 12 бит), DAC (2 канала), PWM и различных интерфейсов связи, включая UART, SPI, I2C, I2S и CAN. 🔌
Работает при напряжении 3.3 В, оснащена интерфейсом Micro-USB для программирования и питания. Компактный дизайн делает её подходящей для приложений с ограниченным пространством. 🔋
Где купить ESP32 ESP-WROOM-32D 0.96" OLED Display
Цена от
$10.49 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32 ESP-WROOM-32D 0.96" OLED Display
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 ESP-WROOM-32D 0.96" OLED Display — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Esp32 Dev" для ESP32 ESP-WROOM-32D 0.96" OLED Display.
[env:esp32-wroom-32d-oled] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32 ESP-WROOM-32D 0.96” OLED Display board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32 ESP-WROOM-32D 0.96” OLED Display - 240 МГц ESP32
Flash: 4MB | USB: Micro-USB
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

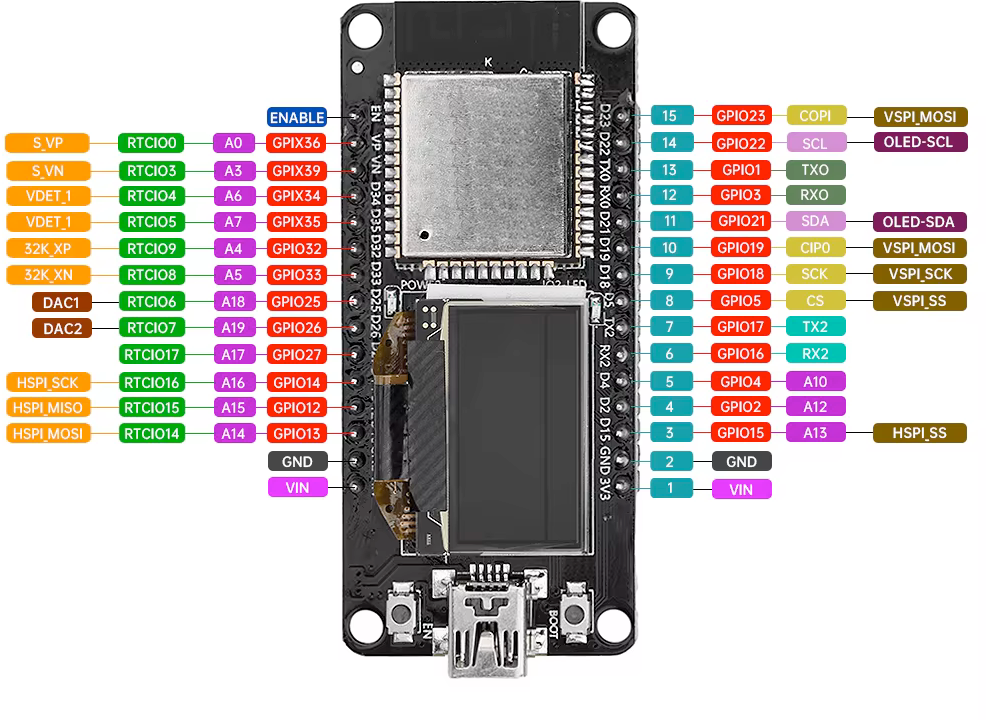

Схема распиновки ESP32 ESP-WROOM-32D 0.96" OLED Display
Полная справка по выводам ESP32 ESP-WROOM-32D 0.96" OLED Display
Встроенный 0.96” OLED-дисплей использует I2C-коммуникацию (обычно GPIO 21 для SDA и GPIO 22 для SCL). Пины GPIO (0-39) поддерживают цифровой ввод/вывод, ADC, DAC, PWM и множество протоколов.
Коммуникационные пины включают TXD0 и RXD0 для UART0, в то время как другие GPIO могут быть настроены для SPI, I2C, PWM и других интерфейсов. Каналы ADC обеспечивают 12-битный аналоговый вход, а сенсорные датчики позволяют реализовать емкостные сенсорные интерфейсы.
Безопасные пины
Эти пины безопасны для общего использования GPIO без конфликтов при загрузке или работе системы
Пины, которых следует избегать
Зарезервированы для критических функций. Неправильное использование может привести к сбоям при загрузке или прошивке.
Полезные ссылки
Даташиты и ресурсы для ESP32 ESP-WROOM-32D 0.96" OLED Display
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 ESP-WROOM-32D 0.96\
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
