ESP32-WROOM
ESP32-WROOM — это мощная и универсальная плата разработки на базе микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32-WROOM
ESP32-WROOM-32 — это универсальный и мощный модуль Wi-Fi + Bluetooth® + Bluetooth LE, предназначенный для самого широкого круга задач. Он одинаково хорошо подходит как для маломощных сетей датчиков, так и для ресурсоемких приложений, таких как кодирование голоса, потоковая передача музыки и декодирование MP3. В основе модуля лежит чип ESP32-D0WDQ6, спроектированный для гибкой масштабируемости. Он имеет два ядра процессора с регулируемой тактовой частотой от 80 МГц до 240 МГц и энергоэффективный сопроцессор для фоновых задач. Богатый набор периферии включает сенсорные датчики, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I2S и I2C.Где купить ESP32-WROOM
Цена за штуку
По запросу
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32-WROOM
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для ESP32-WROOM — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите. Выберите Esp32 Wroom Da для ESP32-WROOM.
[env:esp32-wroom] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32-WROOM board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32-WROOM - 240 МГц ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл.

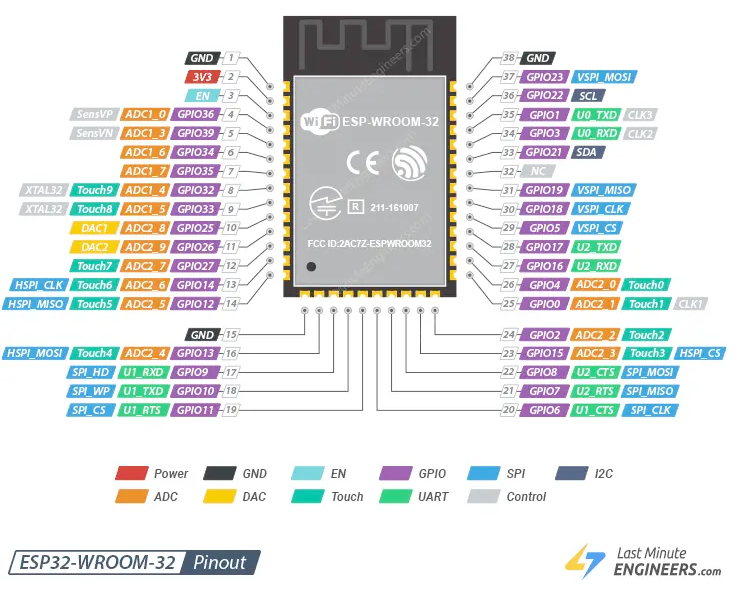

Схема распиновки ESP32-WROOM
Полная справка по выводам ESP32-WROOM
Безопасные пины
Эти пины безопасны для общего использования (GPIO) без конфликтов при загрузке или работе системы:
Пины, требующие осторожности
| Пин | Причина |
|---|---|
| IO34, IO35 | Только вход (input only). Нет драйвера выхода. |
| IO12 | Страппинг-пин. При загрузке должен быть LOW (выбор 3.3V flash). |
| IO0 | Страппинг-пин. Выбор режима прошивки. Должен быть HIGH для запуска. |
| IO15 | Страппинг-пин. Логи загрузчика. Контролирует тишину логов. |
| IO6-11 | Подключены к внутренней flash-памяти. Не использовать как GPIO. |
Полезные ссылки
Даташиты и ресурсы для ESP32-WROOM
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32-WROOM
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
