ESP32C3 Dev Module
ESP32C3 Dev Module — это отладочная плата на базе современного микроконтроллера ESP32-C3 с архитектурой RISC-V. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32C3 Dev Module
ESP32C3 Dev Module — это официальная отладочная плата на базе ESP32-C3 с полным доступом к GPIO, идеально подходящая для прототипирования безопасных и энергоэффективных IoT-устройств. Этот модуль использует одноядерный 32-битный микроконтроллер на архитектуре RISC-V. Плата поддерживает Wi-Fi и Bluetooth 5 (LE), оснащена 4 МБ встроенной flash-памяти и работает на частоте до 160 МГц. Благодаря своей компактности и богатому набору интерфейсов, она отлично подходит как для учебных проектов, так и для создания промышленных решений умного дома.Где купить ESP32C3 Dev Module
Цена от
$8 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для ESP32C3 Dev Module
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32C3 Dev Module — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32c3 Dev в меню плат.
[env:esp32c3] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP32C3 Dev Module board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"ESP32C3 Dev Module - 160 МГц ESP32C3
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

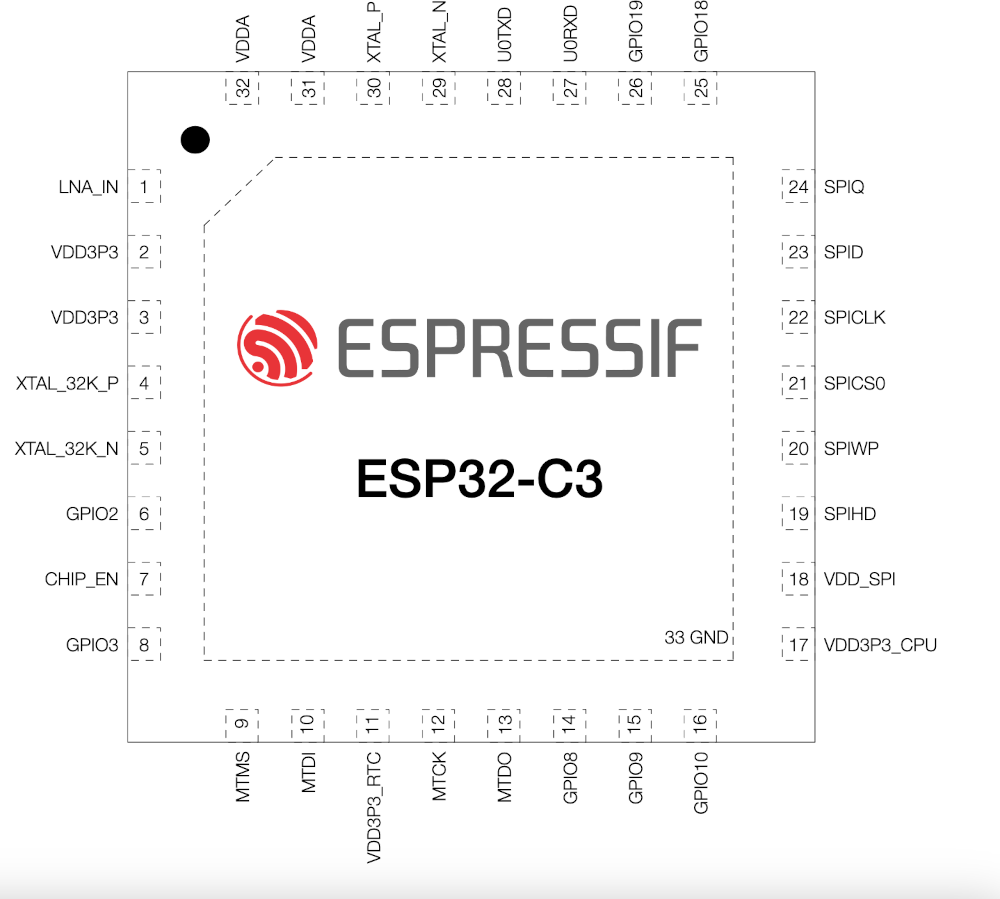

Схема распиновки ESP32C3 Dev Module
Полная справка по выводам ESP32C3 Dev Module
Полезные ссылки
Даташиты и ресурсы для ESP32C3 Dev Module
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32C3 Dev Module
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
