ESP-C3-M1-I-Kit
ESP-C3-M1-I-Kit — это современная отладочная плата на базе микроконтроллера ESP32C3 с архитектурой RISC-V. Она работает на частоте до 160 МГц и оснащена 4 МБ flash-памяти.
О плате ESP-C3-M1-I-Kit
ESP-C3-M1-I-Kit — это отладочный комплект для модуля ESP32-C3-M1, предназначенный для промышленного применения и создания прототипов безопасных систем интернета вещей (IoT). Построенная на базе архитектуры RISC-V, эта плата сочетает в себе хорошую производительность и низкое энергопотребление. Комплект идеально подходит для разработки защищенных Wi-Fi и Bluetooth решений благодаря встроенным функциям аппаратного шифрования и безопасной загрузки. Компактный форм-фактор и выведенные GPIO делают её отличным выбором как для профессионалов, так и для продвинутых любителей.Технические характеристики
Полные спецификации оборудования для ESP-C3-M1-I-Kit
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для ESP-C3-M1-I-Kit, основанные на аппаратных характеристиках платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" и установите пакет от Espressif. Выберите Esp32c3 M1 I Kit в меню инструментов.
[env:esp32c3m1IKit] platform = espressif32 board = esp32-c3-devkitm-1 framework = arduino
; Точная конфигурация железа для ESP-C3-M1-I-Kit board_build.mcu = esp32c3 board_build.f_cpu = 160000000L board_build.flash_size = 4MB board_build.flash_mode = qio board_upload.flash_size = 4MB
Значение board является ближайшим аналогом. Сверьтесь с реестром плат PlatformIO.
esp32: board: esp32-c3-devkitm-1 framework: type: arduino # или "esp-idf"ESP-C3-M1-I-Kit - 160 МГц ESP32C3
Flash: 4МБ | USB: N/A
Вставьте этот блок в .yaml файл устройства. Подробности в документации ESPHome.
esptool.py \
--chip esp32c3 \
--baud 921600 \
write_flash \
--flash_mode qio \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool. Замените firmware.bin на ваш файл. Загрузчик по адресу 0x0.
Схема распиновки ESP-C3-M1-I-Kit
Полная справочная информация по GPIO выводам платы ESP-C3-M1-I-Kit
Полезные ссылки
Ресурсы и документация для ESP-C3-M1-I-Kit
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-C3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A0 | PWM | ||
| 1 | A1 | PWM | ||
| 2 | A2 | PWM | ||
| 3 | A3 | PWM | ||
| 4 | A4 | PWM | SCK | |
| 5 | A5 | PWM | MISO | |
| 6 | PWM | MOSI | ||
| 7 | PWM | SS | ||
| 8 | PWM | SDA | ||
| 9 | PWM | SCL | ||
| 10 | PWM | |||
| 18 | PWM | USB_D- | ||
| 19 | PWM | USB_D+ | ||
| 20 | PWM | RX0 | ||
| 21 | PWM | TX0 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP-C3-M1-I-Kit
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | QIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие решения на базе чипа ESP32C3

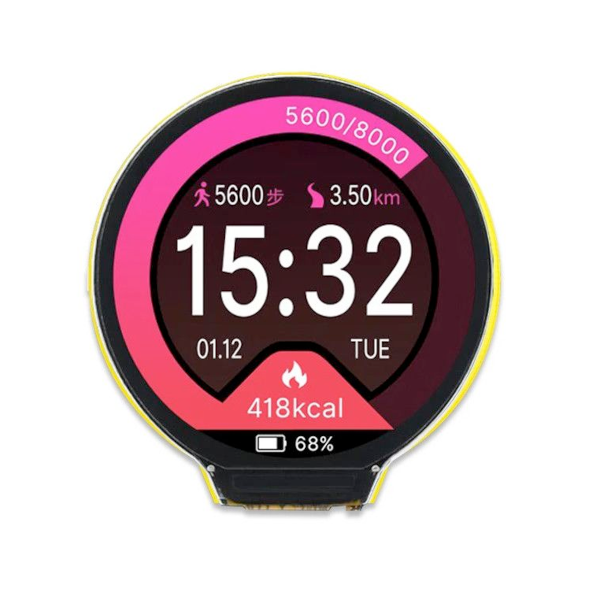

CYD ESP32-2424S012
