AI Thinker ESP32-CAM
AI Thinker ESP32-CAM — это популярный и доступный модуль камеры на базе чипа ESP32-S. Он объединяет в себе Wi-Fi, Bluetooth, камеру OV2640 и слот для microSD карты, что делает его отличным выбором для систем безопасности, распознавания лиц и IoT-проектов с визуальным контролем.
<div class="rounded-2xl border border-slate-200 dark:border-slate-800 bg-white dark:bg-slate-900 p-5 shadow-sm">
<div class="flex items-center gap-3 mb-4">
<div class="w-9 h-9 rounded-xl bg-blue-100 dark:bg-blue-900/40 text-blue-700 dark:text-blue-300 flex items-center justify-center shrink-0">
<svg class="w-5 h-5" fill="none" viewBox="0 0 24 24" stroke="currentColor"><path stroke-linecap="round" stroke-linejoin="round" stroke-width="2" d="M13 10V3L4 14h7v7l9-11h-7z" /></svg>
</div>
<div class="min-w-0">
<div class="text-sm font-bold text-slate-900 dark:text-slate-100 leading-tight">Примеры кода</div>
<div class="text-xs text-slate-500 dark:text-slate-400 font-medium">Конфигурации плат</div>
</div>
</div>
<div class="flex flex-col gap-2">
<a href="#quick-setup" class="flex items-center gap-3 p-2.5 rounded-xl bg-slate-50 hover:bg-slate-100 dark:bg-slate-800/40 dark:hover:bg-slate-800 transition-colors !no-underline group/link">
<img src="/img/UacrygeoB1-40.png" alt="Arduino" class="w-7 h-7 object-contain shrink-0 group-hover/link:scale-110 transition-transform" loading="lazy" />
<div class="min-w-0">
<div class="font-bold text-slate-900 dark:text-slate-100 text-xs leading-tight">Arduino IDE</div>
</div>
</a>
<a href="#quick-setup" class="flex items-center gap-3 p-2.5 rounded-xl bg-slate-50 hover:bg-slate-100 dark:bg-slate-800/40 dark:hover:bg-slate-800 transition-colors !no-underline group/link">
<img src="/img/fPFt3pzlbd-40.png" alt="PlatformIO" class="w-7 h-7 object-contain shrink-0 group-hover/link:scale-110 transition-transform" loading="lazy" />
<div class="min-w-0">
<div class="font-bold text-slate-900 dark:text-slate-100 text-xs leading-tight">PlatformIO</div>
</div>
</a>
</div>
</div>О плате AI Thinker ESP32-CAM
ESP32-CAM — это экономичный модуль камеры, построенный на базе чипа ESP32-S. Он оснащен камерой OV2640 с разрешением до 2 Мп, слотом для microSD карты и встроенной вспышкой (яркий светодиод). Модуль не имеет встроенного USB-разъема для программирования, поэтому для загрузки прошивки требуется внешний USB-to-TTL переходник (FTDI). Компактный размер и мощное ядро ESP32 позволяют использовать его для широкого спектра задач: от простого видеонаблюдения до создания нейросетевых приложений (инференс на устройстве).Где купить
Актуальные предложения на AI Thinker ESP32-CAM
Технические характеристики
Полные спецификации оборудования для AI Thinker ESP32-CAM
Связь
Микроконтроллер
✨ Возможности и пины
* Большинство пинов задействовано камерой и SD-картой
Быстрая настройка
Конфигурации для Arduino IDE и PlatformIO
Для прошивки соедините IO0 с GND и нажмите кнопку Reset. После завершения уберите перемычку.
[env:esp32cam] platform = espressif32 board = esp32cam framework = arduino
; Настройки для ESP32-CAM board_build.f_cpu = 240000000L board_build.flash_mode = dio monitor_speed = 115200

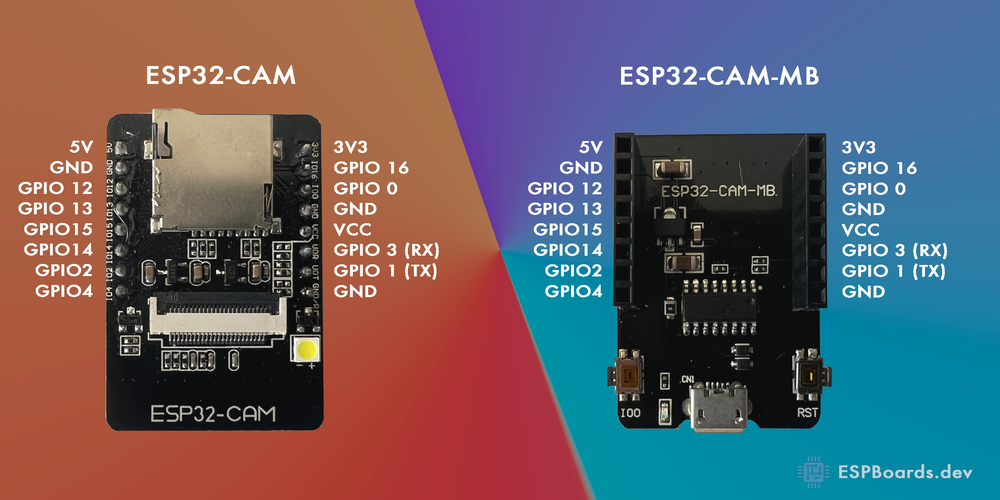

Схема распиновки ESP32-CAM
Распиновка модуля AI Thinker и соответствие GPIO
Маппинг пинов
Полная распиновка и возможности выводов ESP32
| Пин (IO) | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | BOOT |
| 1 | TX0 | |||
| 3 | RX0 | |||
| 2 | A12 | T2 | PWM | LED |
| 4 | A10 | T0 | PWM | FLASH_LED |
| 12 | A15 | T5 | PWM | MISO |
| 13 | A14 | T4 | PWM | MOSI |
| 14 | A16 | T6 | PWM | SCK |
| 15 | A13 | T3 | PWM | SS |
| 16 |
Инструменты и конфигурация
Настройки сборки и загрузки для AI Thinker ESP32-CAM
| Параметр | Значение |
|---|---|
| Загрузчик | esptool_py |
| Адрес загрузки | 0x1000 |
| Flash Mode | DIO |
| Скорость порта | 921600 |
| Размер скетча | 3072 КБ |
Использует **esp_ota** для обновлений по воздуху.
