ESP32-S3-Box — это современная и многофункциональная плата разработки от Espressif, созданная на базе микроконтроллера ESP32-S3. Она оснащена 2.4-дюймовым ЖК-дисплеем, микрофонами, динамиком и поддержкой искусственного интеллекта, что делает её идеальной платформой для создания голосовых ассистентов, систем управления умным домом и мультимедийных устройств.
О плате ESP32-S3-Box
ESP32-S3-Box — это мощное решение «все-в-одном» для разработчиков IoT и AI. Использование чипа ESP32-S3 с поддержкой векторных инструкций обеспечивает высокую скорость работы алгоритмов распознавания голоса и обработки изображений. Плата поставляется в стильном корпусе и включает в себя богатый набор периферии: два микрофона, динамик, 2.4-дюймовый сенсорный экран и датчики движения. Это идеальный инструмент для создания прототипов умных колонок, шлюзов умного дома и интерактивных панелей управления с поддержкой автономного ИИ.Где купить ESP32-S3-Box
Цена на Amazon
Check Price
Технические характеристики
Полные спецификации оборудования для ESP32-S3-Box
Связь и Дисплей
Микроконтроллер и Память
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32-S3-Box — автоматически оптимизированы для этой платы.
Для корректной работы убедитесь, что у вас установлена последняя версия ядра esp32 от Espressif в Boards Manager.
[env:esp32s3box] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Расширенная конфигурация для ESP32-S3-Box board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
esp32: board: esp32-s3-devkitc-1 framework: type: arduinoКонфигурация для ESP32-S3-Box
Flash: 16MB | CPU: 240MHz
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \

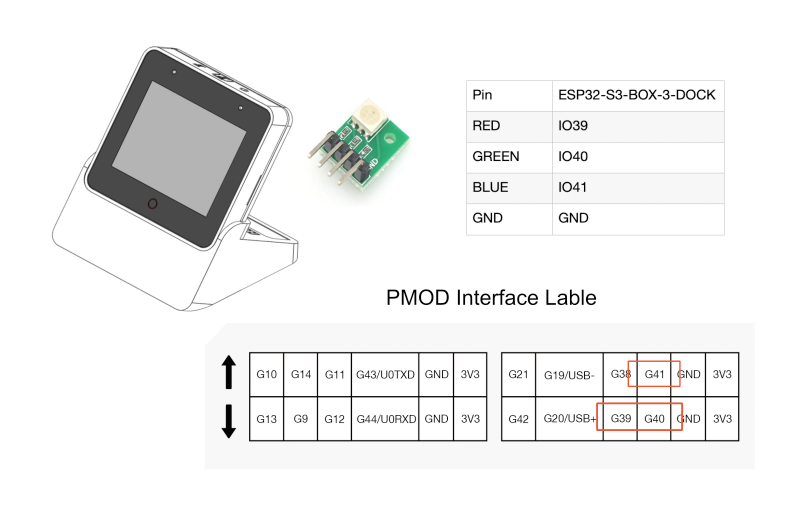

0x10000 firmware.binСхема распиновки ESP32-S3-Box
Полная справочная информация по функциональному назначению каждого вывода.
Мультимедиа
На плате интегрированы TFT дисплей (подключен через SPI), аудио-кодек ES8311, два микрофона и кнопка MUTE. Управление подсветкой дисплея осуществляется через GPIO 45.GPIO и I2C
Выведено 48 портов ввода-вывода. Шина I2C доступна на GPIO 8 (SDA) и GPIO 18 (SCL), к которой подключены внутренние сенсоры и адресные устройства.Полезные ссылки
Официальные ресурсы и вспомогательные материалы для разработчиков.
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
