ESP32S3 CAM LCD
ESP32S3 CAM LCD — это специализированная плата разработки для задач компьютерного зрения и мультимедиа. Сочетание мощного чипа ESP32-S3, камеры высокого разрешения и встроенного ЖК-дисплея позволяет создавать автономные устройства для распознавания лиц, мониторинга и потоковой передачи видео без необходимости использования внешних модулей.
О плате ESP32S3 CAM LCD
Плата разработки ESP32S3 CAM LCD представляет собой компактное устройство на базе микроконтроллера ESP32-S3, оптимизированное для работы с изображениями и видео. Она оснащена камерой с разрешением 2 Мп и ярким ЖК-дисплеем (320x480 пикселей). Благодаря расширенным возможностям чипа S3 по обработке сигналов и поддержке векторных инструкций, плата эффективно справляется с алгоритмами ИИ на стороне устройства. Наличие встроенного микрофона также делает её пригодной для проектов с распознаванием голоса и звуковой аналитикой.Где купить ESP32S3 CAM LCD
Цена на Amazon
Check Price
Технические характеристики
Полные спецификации оборудования для ESP32S3 CAM LCD
Связь и Камера
Микроконтроллер и Память
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32S3 CAM LCD — автоматически оптимизированы для этой платы.
Обязательно установите пакет esp32 от Espressif (версия 2.0.x или выше) для поддержки S3.
[env:esp32s3camlcd] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Конфигурация для ESP32S3 CAM LCD board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dout board_upload.flash_size = 4MB
esp32: board: esp32-s3-devkitc-1 framework: type: arduinoESP32S3 CAM LCD - ИИ камера и дисплей
Flash: 4MB | CPU: 240MHz
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dout \
--flash_size 4MB \
0x0 bootloader.bin \
0x8000 partitions.bin \

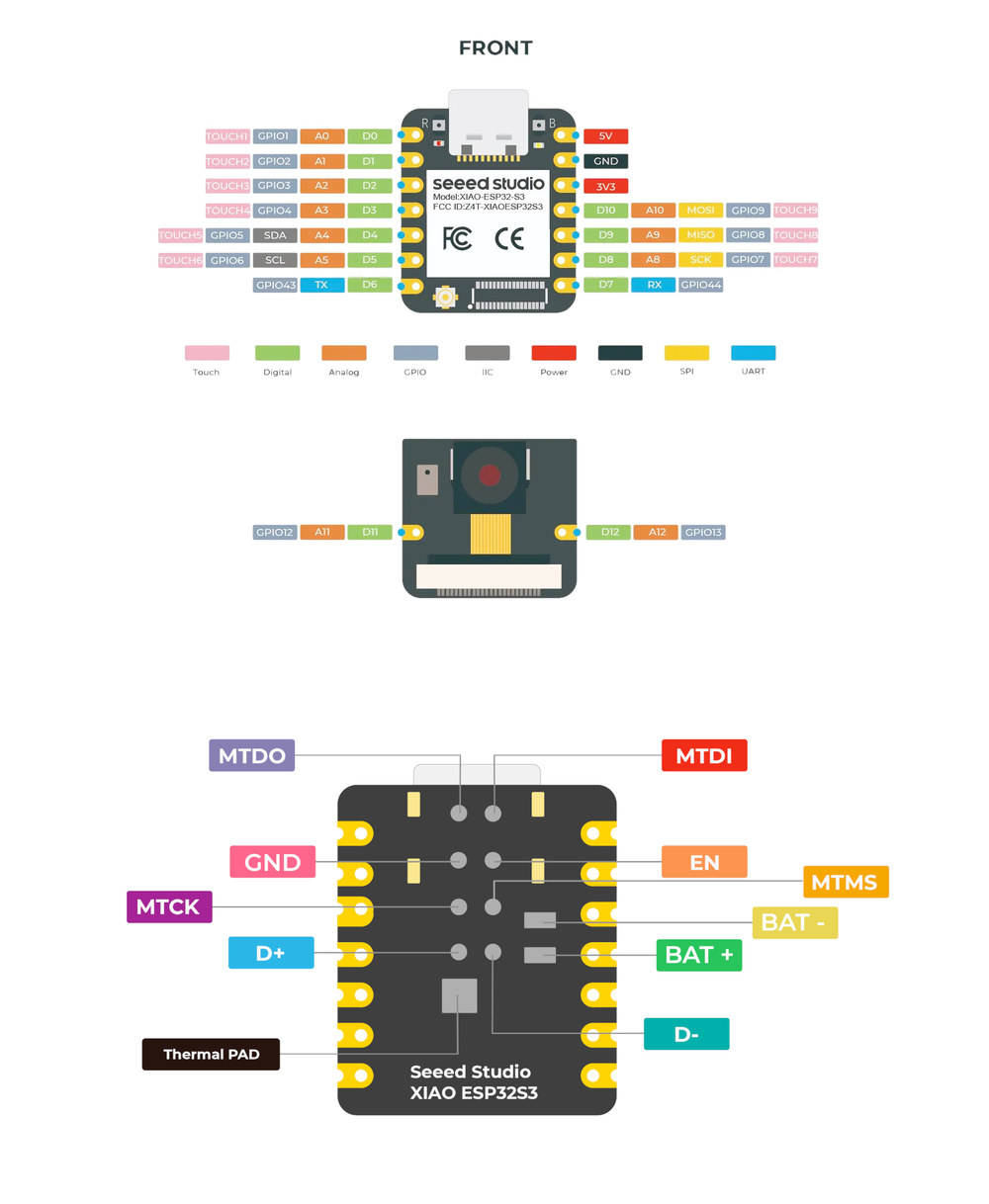

0x10000 firmware.binСхема распиновки ESP32S3 CAM LCD
Справочная информация по портам камеры, дисплея и периферии.
Дисплей и Камера
ЖК-дисплей подключен через параллельный интерфейс (TFT_D0-D7), что обеспечивает высокую скорость обновления. Камера использует стандартный интерфейс DVP.Аудио и SD
На плате имеется встроенный микрофон (MIC_CLK на GPIO 0, MIC_DATA на GPIO 1) и разъем для SD-карты, работающий в режиме SDMMC.Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
