ESP32-S3-USB-OTG

ESP32-S3-USB-OTG — это инновационная отладочная плата от Espressif, специально разработанная для демонстрации и реализации функций USB On-The-Go (OTG). Благодаря чипу ESP32-S3, плата может работать как USB-устройство или как USB-хост, позволяя подключать флеш-накопители, клавиатуры, мыши и другие периферийные устройства напрямую к микроконтроллеру.

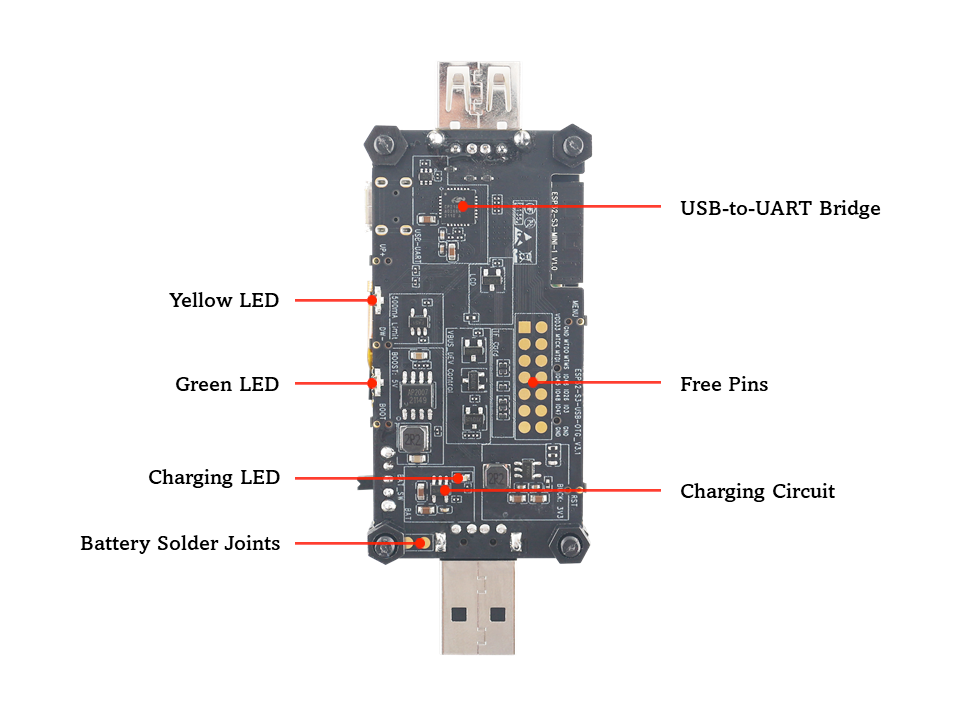

Характеристики Распиновка Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате ESP32-S3-USB-OTG

ESP32-S3-USB-OTG — это мощное решение для разработчиков, которым требуется расширенная работа с USB. Плата оснащена двумя портами USB Type-C (Host и Device), 1.3-дюймовым ЖК-дисплеем и кнопками управления. Поддержка Wi-Fi и Bluetooth 5 (LE) в сочетании с USB-OTG открывает широкие возможности для создания беспроводных USB-мостов, систем видеонаблюдения с передачей данных по Wi-Fi и портативных диагностических инструментов. Использование 8 МБ Flash памяти обеспечивает достаточно места для хранения сложных прошивок и данных.

Технические характеристики

Полные спецификации оборудования для ESP32-S3-USB-OTG

Связь и Периферия

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth 5.0 / BLE

USB Интерфейс USB-OTG (Host/Device)

Микроконтроллер и Память

Модель esp32s3

Частота 240 МГц

Flash 8 МБ

Архитектура xtensa

✨ Возможности и пины

GPIO 48

Аналоговые 20

PWM 34

Прерывания 46

Быстрая настройка

ESP32S3 240 МГц 8MB Flash DIO Mode

Arduino IDE Setup

Плата (Board) Esp32 S3 Usb Otg

Flash Mode DIO

Flash Size 8MB

Upload Speed 921600

PlatformIO Configuration

[env:esp32s3usbotg]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Настройка для ESP32-S3-USB-OTG
board_build.mcu        = esp32s3
board_build.f_cpu      = 240000000L
board_build.flash_size = 8MB
board_build.flash_mode = dio
board_upload.flash_size = 8MB
