SparkFun ESP32 Thing Plus
SparkFun ESP32 Thing Plus — это высокопроизводительная плата разработки в популярном форм-факторе Feather. Благодаря мощному чипу ESP32, увеличенному объему Flash-памяти в 16 МБ и встроенной системе зарядки LiPo аккумуляторов, она является идеальным решением для продвинутых IoT-проектов и носимых устройств.
О плате SparkFun ESP32 Thing Plus
SparkFun Thing Plus — это профессиональная платформа для разработки, предлагающая баланс мощности и гибкости. Она выполнена в Feather-совместимом форм-факторе, что обеспечивает совместимость с широким спектром дополнительных модулей (шилдов). Плата оснащена чипом ESP32-D0WDQ6 с двумя ядрами, работающими на частоте до 240 МГц, и огромным объемом встроенной Flash-памяти в 16 МБ. Встроенный разъем для LiPo аккумулятора и система зарядки на базе MCP73831 делают её отличным выбором для автономных устройств. Также на плате имеется разъем Qwiic для быстрого подключения сенсоров по I2C без пайки.Технические характеристики
Полные спецификации оборудования для SparkFun ESP32 Thing Plus
Связь
Микроконтроллер и Память
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на SparkFun ESP32 Thing Plus — автоматически оптимизированы для этой платы.
Для корректной работы 16 МБ Flash обязательно выберите соответствующий размер в меню Tools.
[env:esp32thing_plus] platform = espressif32 board = esp32dev framework = arduino
; Настройка для SparkFun ESP32 Thing Plus board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
esp32: board: esp32dev framework: type: arduinoSparkFun ESP32 Thing Plus - 240 MHz ESP32
Flash: 16MB | DIO Mode
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \

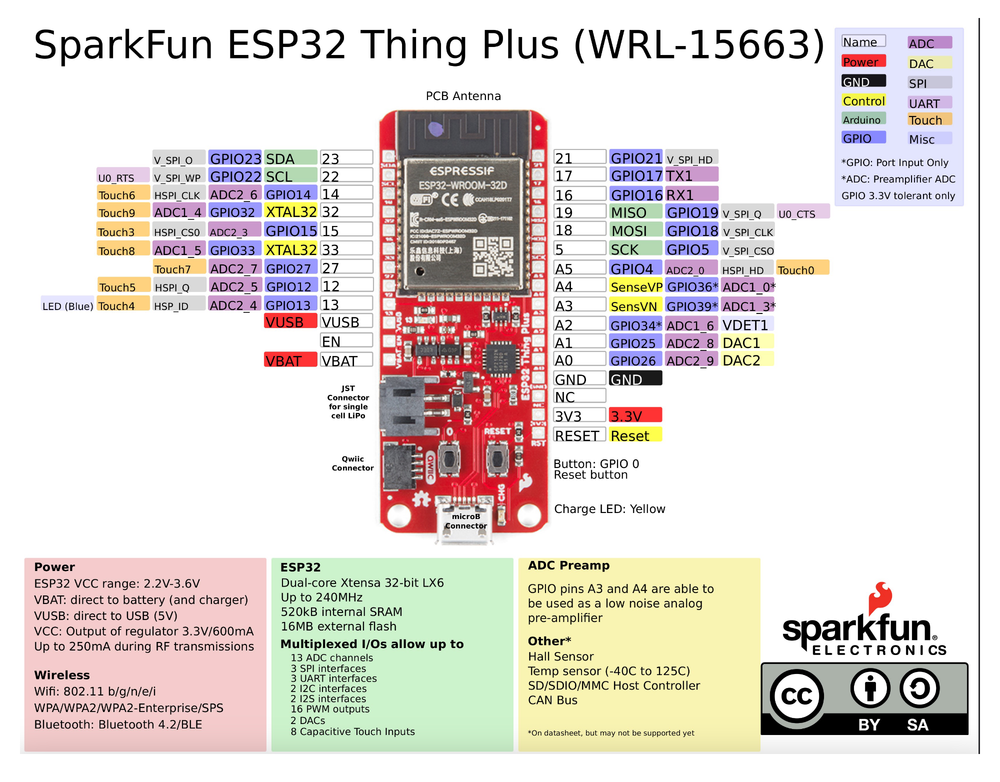

0x10000 firmware.binРаспиновка SparkFun Thing Plus
Полная схема портов и GPIO для SparkFun ESP32 Thing Plus.
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
