FireBeetle-ESP32
FireBeetle-ESP32 — это компактная и чрезвычайно энергоэффективная плата от DFRobot, специально разработанная для приложений интернета вещей (IoT). Она сочетает в себе мощь двухъядерного процессора ESP32 с продуманной системой питания, позволяющей устройству работать от аккумулятора месяцами. ⚡
Навигация
Разделы статьи
О плате FireBeetle-ESP32
FireBeetle ESP32 — это не просто очередная плата на ESP32, а профессиональный инструмент для создания автономных IoT-устройств. Главное преимущество серии FireBeetle заключается в сверхнизком токе потребления в режиме глубокого сна (всего 10 мкА), что делает её идеальной для работы от LiPo аккумуляторов. Плата оснащена встроенным контроллером заряда и стандартным шагом пинов, совместимым с макетными платами. Она популярна среди разработчиков благодаря своей надежности, компактному форм-фактору и отличной поддержке со стороны DFRobot.Где купить FireBeetle-ESP32
Технические характеристики
Связь
WiFi
802.11 b/g/n (2.4 GHz)
Bluetooth
4.2 / BLE
Микроконтроллер
Модель
esp32
Flash
4MB
Быстрая настройка
Плата (Board)
Firebeetle-Esp32
PlatformIO board
esp32dev

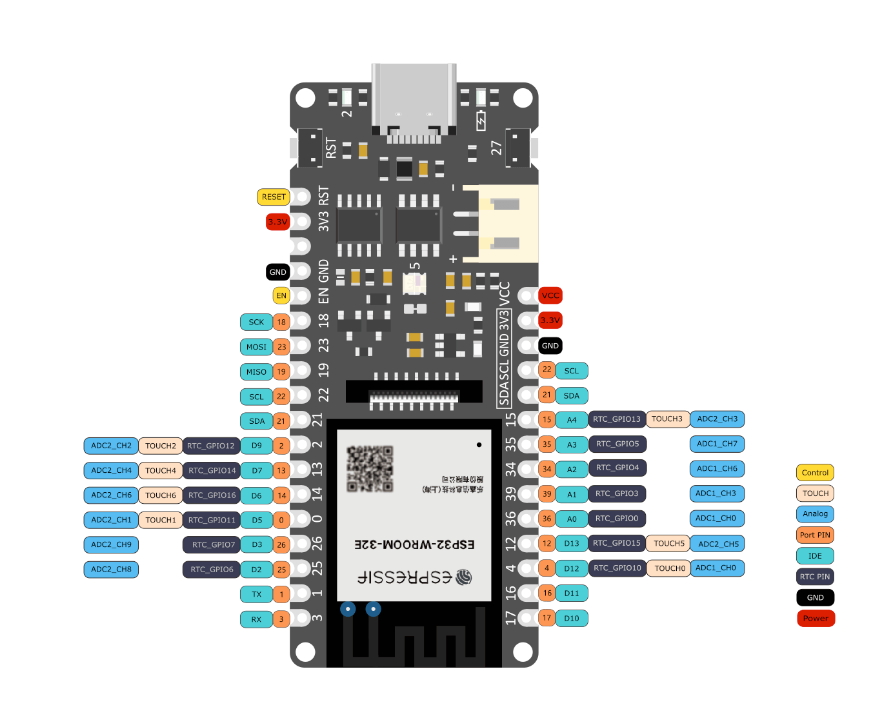

Схема распиновки FireBeetle-ESP32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Легенда
A0
Аналоговый вход
PWM
Поддержка ШИМ
RX/TX
Посл. порт
#
Номер пина
