Heltec WiFi LoRa 32(V2)
Heltec WiFi LoRa 32(V2) — это продвинутая версия платы на базе ESP32, объединяющая возможности LoRa, WiFi и Bluetooth с интегрированным OLED-дисплеем. Она отличается улучшенным управлением питанием, что делает ее идеальной для автономных узлов интернета вещей.
О плате Heltec WiFi LoRa 32(V2)
WiFi LoRa 32(V2) — это обновленная версия классической LoRa-платы от Heltec. Она сохранила все преимущества предшественника, но получила более эффективную схему питания и поддержку 8МБ Flash-памяти. Наличие встроенного дисплея и радиомодуля LoRa делает ее прекрасным инструментом для создания сетей дальнего радиуса действия с низким энергопотреблением.Технические характеристики
Полные спецификации оборудования для Heltec WiFi LoRa 32(V2)
Связь
Микроконтроллер
✨ Возможности и пины
Быстрый старт
Готовые конфигурации для Heltec WiFi LoRa 32(V2) — скопируйте и используйте
В Arduino IDE 2 откройте Boards Manager, найдите и установите "esp32" от Espressif. Затем выберите "Wifi Lora 32 V2" в меню Tools → Board.
; Конфигурация для Heltec WiFi LoRa 32(V2) [env:heltec_wifi_lora_32_V2] platform = espressif32 board = esp32dev framework = arduino
; Точные параметры оборудования board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_mode = dio board_build.flash_size = 8MB

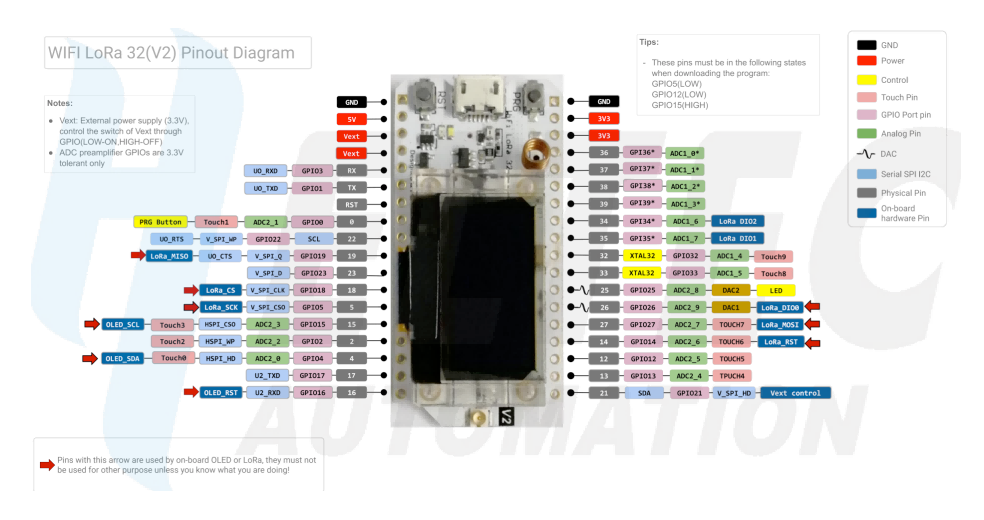

Распиновка
Полная справочная информация по GPIO и функциям пинов Heltec WiFi LoRa 32(V2)
| Пин | Аналог | Touch | PWM | Другое |
|---|---|---|---|---|
| GPIO4 | A10 | T0 | pwm | SDA_OLED |
| GPIO15 | A13 | T3 | pwm | SCL_OLED |
| GPIO14 | A16 | T6 | pwm | RST_LoRa |
| GPIO25 | A18 | ─ | pwm | LED_BUILTIN |
