Heltec WiFi LoRa 32(V3)

Heltec WiFi LoRa 32(V3) — это мощная отладочная плата на базе ESP32-S3. Она оснащена процессором с частотой 240 МГц, имеет 8 МБ flash-памяти и встроенный модуль LoRa SX1262.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Heltec WiFi LoRa 32(V3) / Wireless stick

Эта плата является значительным шагом вперед по сравнению с предыдущими поколениями. Благодаря чипу ESP32-S3 она поддерживает аппаратное ускорение для ИИ-задач и имеет больше доступных GPIO. Сочетание OLED-экрана, чипа LoRa SX1262 и мощного контроллера делает ее одной из лучших в своем классе. Она объединяет мощь двухъядерного процессора с поддержкой LoRa v3, WiFi, Bluetooth 5 (LE) и встроенным OLED-дисплеем. Идеально подходит для сложных LoRaWAN-проектов.

Технические характеристики

Полные спецификации оборудования для Heltec WiFi LoRa 32(V3)

Связь и Дисплей

LoRa SX1262

Дисплей 0.96" OLED

WiFi 802.11 b/g/n

Bluetooth 5.0 (LE)

Микроконтроллер

Модель esp32-s3

Частота 240 МГц

Flash / PSRAM 8МБ / 8МБ

Архитектура xtensa

✨ Возможности и пины

GPIO 48

Аналоговые 20

PWM 27

Прерывания 46

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на Heltec WiFi LoRa 32(V3) — автоматически сгенерированы из спецификаций платы.

esp32-s3 240 МГц 8МБ dio xtensa

Arduino IDE

Плата (Board) Heltec Wifi 32 Lora V3

Частота CPU 240 МГц

Размер Flash 8 МБ

Flash Mode dio

Скорость загрузки 921600

Архитектура Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите и установите "esp32" от Espressif. Затем выберите "Heltec Wifi 32 Lora V3" в меню Tools → Board.

PlatformIO

[env:heltec_wifi_lora_32_V3]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Точная конфигурация железа для Heltec WiFi LoRa 32(V3)
board_build.mcu        = esp32s3
board_build.f_cpu      = 240000000L
board_build.flash_mode = dio
board_build.flash_size = 8MB

См. реестр плат PlatformIO для поиска специфической конфигурации.

ESPHome

esp32:
  board: esp32-s3-devkitm-1
  framework:
    type: arduino
Конфигурация для Heltec WiFi LoRa 32 (V3)
Flash: 8MB | LoRa: SX1262 | Display: SSD1306 (OLED)

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полной настройки.

esptool.py — команда прошивки

esptool.py \
  --chip esp32s3 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 8MB \
    0x0 firmware.bin

Установка: pip install esptool. Замените firmware.bin на путь к вашей прошивке.

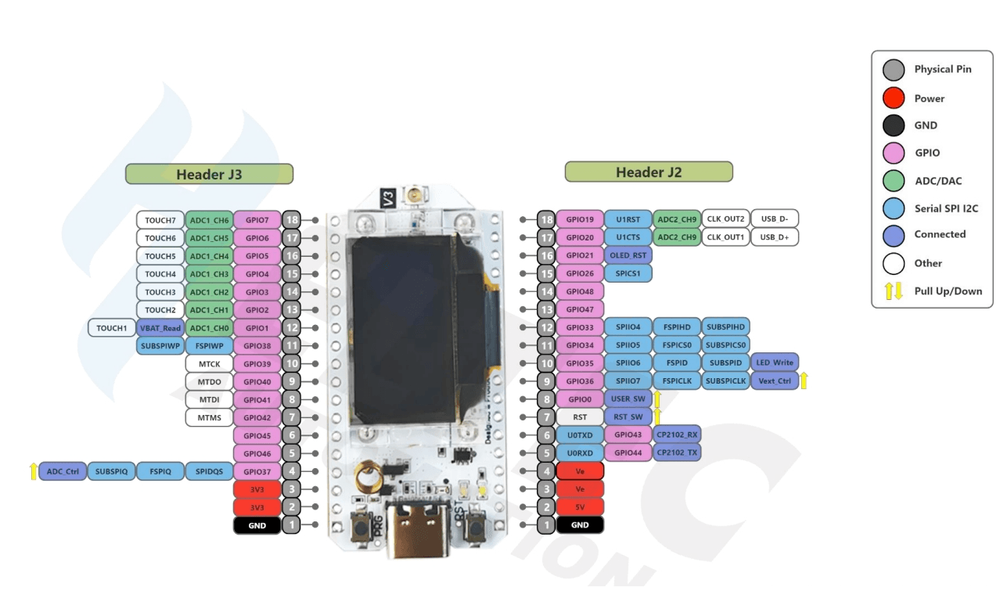

Схема распиновки Heltec WiFi LoRa 32(V3)

GPIO и функции пинов Heltec WiFi LoRa 32(V3) / Wireless shell / stick

Распиновка Heltec LoRa 32(V3) основана на ESP32-S3 и предоставляет доступ к 48 GPIO. Плата включает встроенный OLED-дисплей (подключен через I2C) и модуль LoRa SX1262 (подключен через SPI). Выведены интерфейсы UART, SPI, I2C и множество аналоговых входов (ADC). Плата также поддерживает управление питанием внешней периферии через специальный пин Vext.

Полезные ссылки

Даташиты и ресурсы для Heltec WiFi LoRa 32(V3)

Даташит платы

Технические спецификации (PDF)

Даташит ESP32-S3

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

49

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Heltec WiFi LoRa 32(V3) / Wireless shell(V3) / Wireless stick lite (V3)
