Heltec WiFi LoRa 32
Heltec WiFi LoRa 32 — это универсальная плата на базе мощного микроконтроллера ESP32. Она специально разработана для задач дальнего радиуса действия (LoRa), оснащена встроенным OLED-дисплеем, работает на частоте 240 МГц и имеет 4 МБ flash-памяти.
О плате Heltec WiFi LoRa 32
WiFi LoRa 32 — это мощная и высокоэффективная платформа для IoT-проектов, требующих беспроводной связи на большие расстояния. Основанная на микроконтроллере ESP32, она объединяет в себе Wi-Fi, Bluetooth и LoRa-связь. Интегрированный 0.96-дюймовый OLED-экран позволяет выводить отладочную информацию прямо на устройство без необходимости подключения внешних дисплеев. Компактный дизайн и встроенная схема управления литий-полимерным (Li-Po) аккумулятором делают её идеальным выбором для создания автономных LoRa-нод, шлюзов и портативных систем мониторинга.Где купить Heltec WiFi LoRa 32
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для Heltec WiFi LoRa 32
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Heltec WiFi LoRa 32 — используйте эти параметры в вашей среде разработки.
В Arduino IDE 2 откройте Boards Manager, установите пакет "esp32" от Espressif. Затем выберите "Heltec WiFi LoRa 32(V3)" в меню плат.
[env:heltec_wifi_lora_32_V3] platform = espressif32 board = heltec_wifi_lora_32_V3 framework = arduino
; Точная конфигурация железа для Heltec WiFi LoRa 32 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_mode = dio board_build.flash_size = 4MB
Обратите внимание: версия V3 основана на ESP32-S3. Проверьте версию вашей платы перед прошивкой.
esphome:
name: heltec-lora-node
esp32:
board: heltec_wifi_lora_32_V3
framework:
type: arduino
; Настройка OLED-дисплея
display:
platform: ssd1306_i2c model: “SSD1306 128x64” address: 0x3C

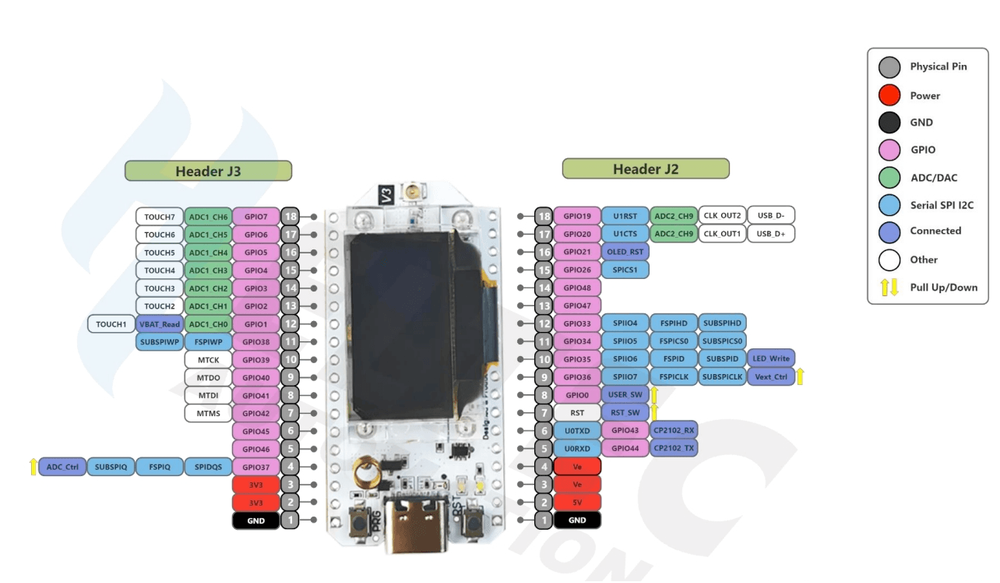

Схема распиновки Heltec WiFi LoRa 32
Полная справочная информация по GPIO и интерфейсам Heltec WiFi LoRa 32
Полезные ссылки
Ресурсы и документация для Heltec WiFi LoRa 32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
