Heltec Wireless Stick Lite

Heltec Wireless Stick Lite — это облегченная версия платы Wireless Stick на базе чипа ESP32, оптимизированная для сверхнизкого энергопотребления. Плата работает на частоте до 240 МГц, обладает 4 МБ flash-памяти и встроенным модулем LoRa, что делает её идеальной для автономных IoT-узлов.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате Heltec Wireless Stick Lite

Wireless Stick Lite — это упрощенная версия популярной платы Wireless Stick, лишенная OLED-дисплея для максимального снижения энергопотребления и стоимости. Это делает её идеальным выбором для создания сетей датчиков LoRa, работающих от аккумуляторов в течение длительного времени. Плата сохраняет все мощные возможности чипа ESP32, включая WiFi и Bluetooth, и предлагает богатую периферию для подключения внешних устройств.

Где купить Heltec Wireless Stick Lite

Средняя цена

~$12 за штуку

Доставка по всему миру

Цены могут меняться. Информация предоставлена для ознакомления.

Технические характеристики

Полные спецификации оборудования для Heltec Wireless Stick Lite

Связь

WiFi 802.11 b/g/n

Bluetooth 4.2

LoRa v3 Node

Микроконтроллер

Модель esp32

Частота 240 МГц

Память 4 МБ Flash

Архитектура Xtensa

✨ Возможности и пины

Цифровые I/O 40

Аналоговые 16

PWM 18

Прерывания 16

Скачать полный даташит

Быстрая настройка

Готовые конфигурации для Heltec Wireless Stick Lite — скопируйте и используйте

ESP32 240 МГц 4 МБ Flash DIO Mode Xtensa

Arduino IDE

Плата Wireless Stick Lite

Частота CPU 240 МГц

Flash Mode DIO

Скорость 921600

Выберите в меню: Tools → Board → Heltec Wireless Stick Lite

PlatformIO

; Конфигурация для Heltec Wireless Stick Lite
[env:heltec_wireless_stick_lite]
platform  = espressif32
board     = heltec_wireless_stick_lite
framework = arduino
; Точные параметры оборудования
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_mode = dio

Схема распиновки Heltec Wireless Stick Lite

GPIO и функции пинов для подключения периферии

Схема пинов Official Pinout

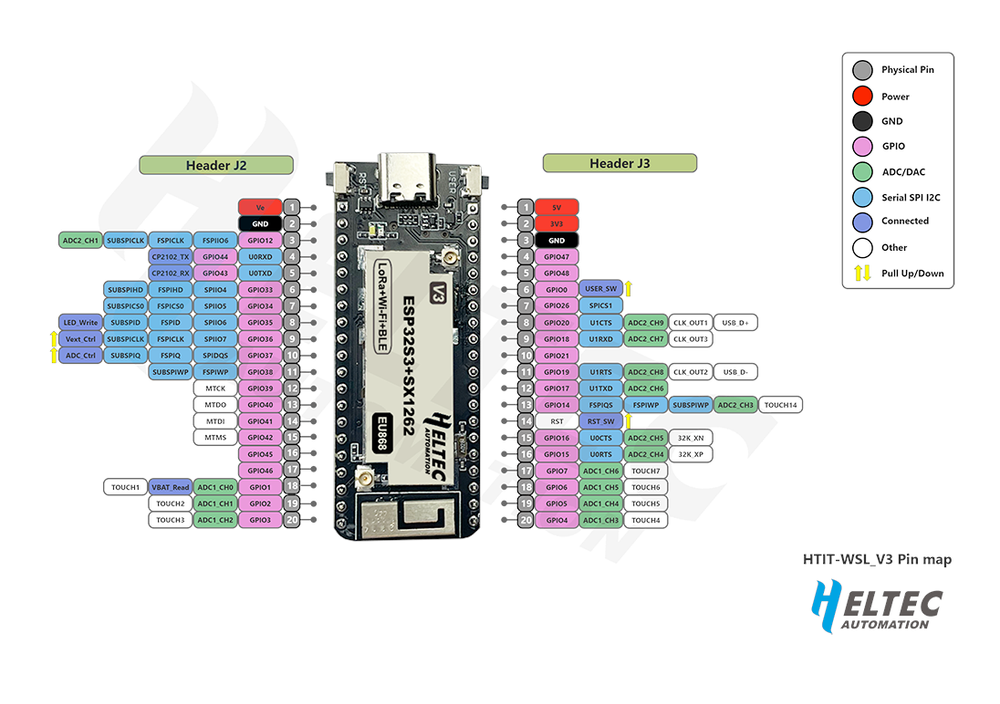

Схема распиновки Heltec Wireless Stick Lite

Плата предоставляет доступ ко всей периферии контроллера ESP32. Для работы с радиомодулем LoRa используются встроенные пины, которые не рекомендуется задействовать для других целей. Пины UART, I2C и SPI доступны на внешних гребенках и могут быть переназначены программно.

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3
