Heltec Wireless Stick
Heltec Wireless Stick — это компактная плата на базе мощного микроконтроллера ESP32. Она обеспечивает частоту процессора до 240 МГц, оснащена 8 МБ flash-памяти и встроенным радиомодулем LoRa для связи на дальние расстояния.
О плате Heltec Wireless Stick
Wireless Stick — это тонкая версия ESP32-платы от Heltec, оптимизированная для установки в узкие корпуса. Она обладает всеми преимуществами ESP32, включая WiFi и Bluetooth, и дополнена радиомодулем LoRa для работы в сетях дальнего радиуса действия. Узкий форм-фактор и разъем USB-C делают ее отличным выбором для носимых устройств, распределенных IoT-систем и проектов с низким энергопотреблением. Плата полностью совместима с Arduino IDE и другими популярными средами разработки.Где купить Heltec Wireless Stick
К сожалению, в оригинальной статье не было прямых ссылок на магазины. Вы можете найти эту плату на AliExpress или в официальном магазине Heltec.
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для Heltec Wireless Stick
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для Heltec Wireless Stick — скопируйте и используйте
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif. Затем выберите "Heltec Wireless Stick" в меню Tools → Board.
[env:heltec_wireless_stick] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Heltec Wireless Stick board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_mode = dio board_build.flash_size = 8MB
esp32: board: esp32dev framework: type: arduinoКонфигурация для Heltec Wireless Stick
Flash: 8MB

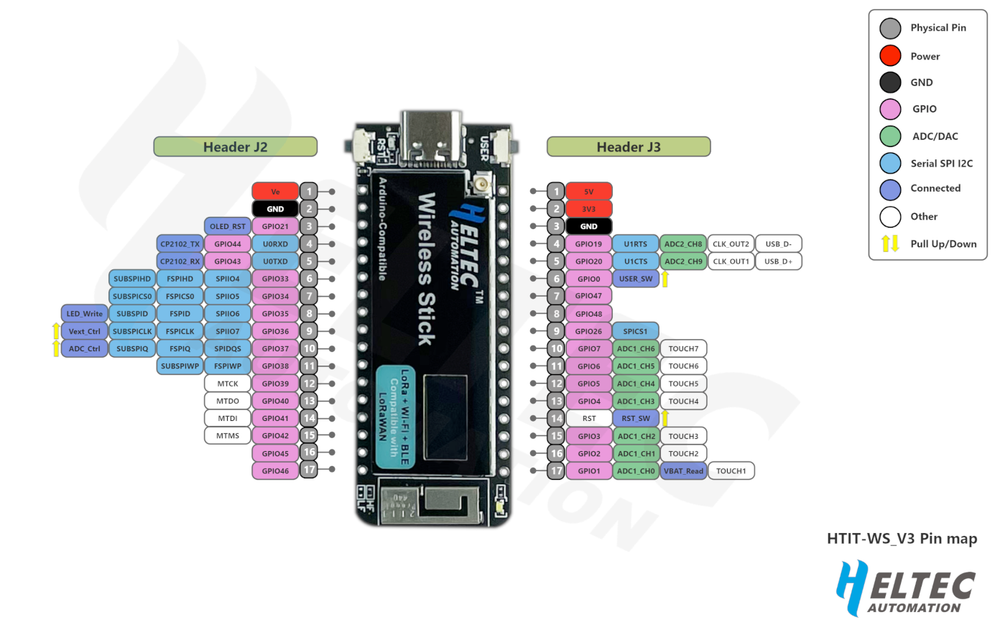

esptool.py --chip esp32 --baud 921600 write_flash --flash_mode dio --flash_size 8MB 0x10000 firmware.binСхема распиновки Heltec Wireless Stick
GPIO и функции пинов Heltec Wireless Stick
Полезные ссылки
Даташиты и ресурсы для Heltec Wireless Stick
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
