HiLetgo ESP-WROOM-32 Development Board
HiLetgo ESP-WROOM-32 Development Board — это компактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она работает на частоте до 240 МГц и оснащена 4 МБ flash-памяти.
О плате HiLetgo ESP-WROOM-32
**HiLetgo ESP-WROOM-32** — это компактная отладочная плата на базе микроконтроллера **ESP32**, оснащенная встроенным **Wi-Fi 2.4 ГГц 802.11 b/g/n** и **Bluetooth 4.2 + BLE** для беспроводного подключения. Она работает на базе **двухъядерного 32-битного процессора Xtensa LX6** с частотой до **240 МГц**, имеет **520 КБ SRAM** и **4 МБ flash-памяти**, что делает её идеальной для проектов IoT, домашней автоматизации и встраиваемых приложений. Плата предлагает **38 выводов GPIO** с поддержкой **АЦП (18 каналов, 12 бит)**, **ЦАП (2 канала)**, **ШИМ** и различных интерфейсов связи, включая **UART, SPI, I2C, I2S, CAN и Ethernet MAC**. Работает при напряжении **3.3 В** и оснащена интерфейсом **Micro-USB** для программирования и питания. На плате есть встроенный светодиод, подключенный к GPIO2.Где купить HiLetgo ESP-WROOM-32
Цена от
$8.99 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для HiLetgo ESP-WROOM-32 Development Board
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для HiLetgo ESP-WROOM-32 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 Dev для HiLetgo ESP-WROOM-32.
[env:hiletgo-esp-wroom-32] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для HiLetgo ESP-WROOM-32 Development Board board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"HiLetgo ESP-WROOM-32 Development Board - 240 МГц ESP32
Flash: 4MB | USB: Micro-USB
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

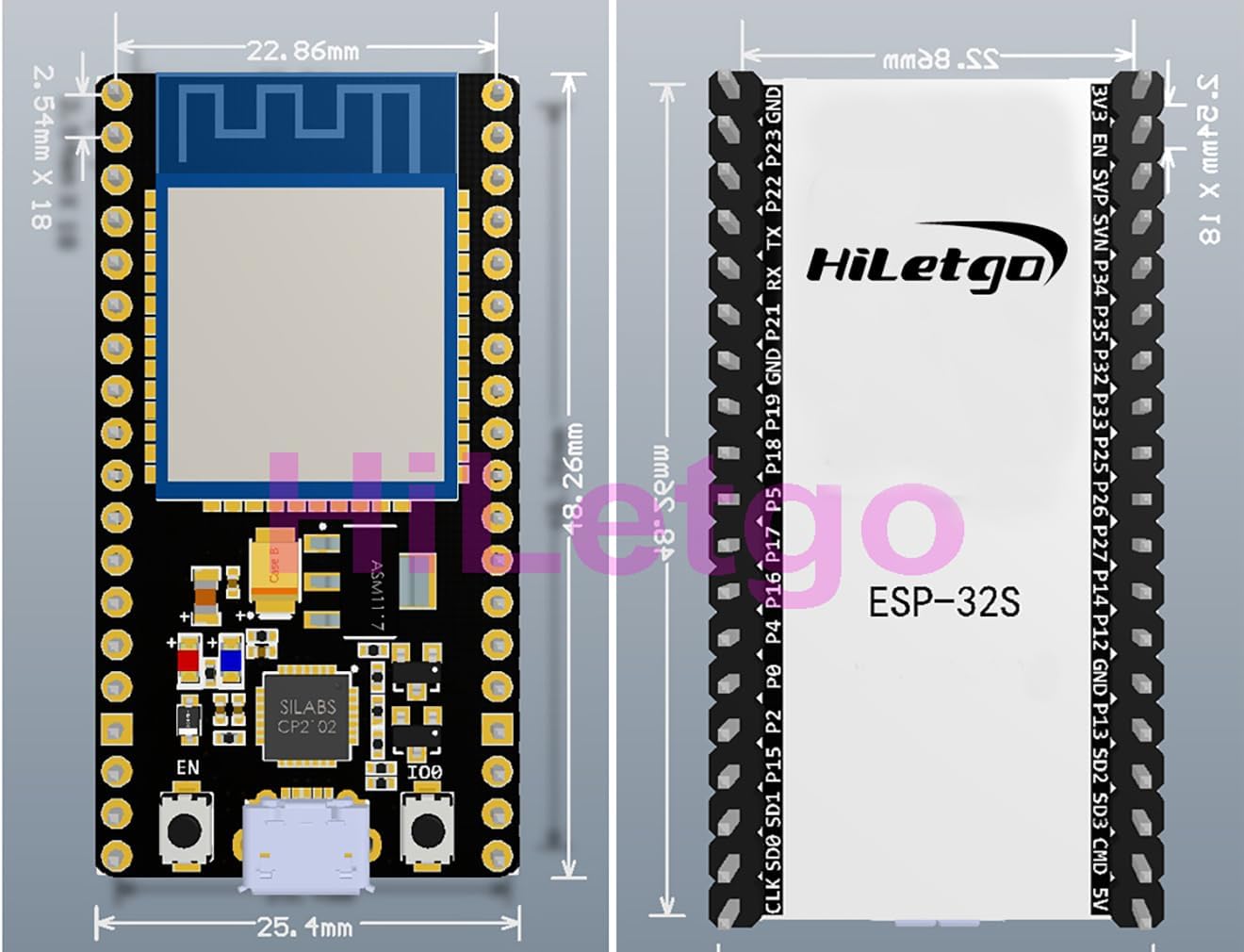

Схема распиновки HiLetgo ESP-WROOM-32
Полная справка по выводам HiLetgo ESP-WROOM-32
Безопасные пины (GPIO)
Эти пины безопасны для общего использования без риска конфликтов при загрузке:
Пины, требующие осторожности
| Пин | Причина |
|---|---|
| IO36, 39, 34, 35 | Только вход |
| IO12 | Напряжение Flash |
| IO0, 2, 5, 15 | Страппинг-пины |
| IO6-11 | Внутренняя Flash |
Полезные ссылки
Даташиты и ресурсы для HiLetgo ESP-WROOM-32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для HiLetgo ESP-WROOM-32 Development Board
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32

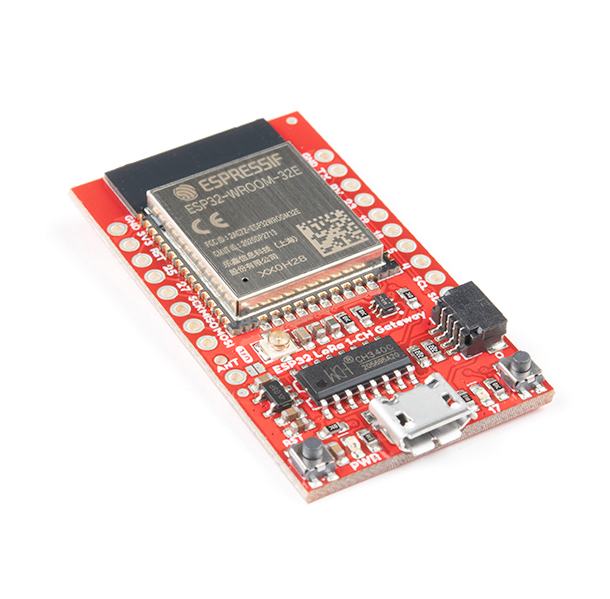

SparkFun LoRa Gateway 1-Channel
