Hornbill ESP32 Dev
Hornbill ESP32 Dev — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате Hornbill ESP32 Dev
Hornbill ESP32 Dev — это полнофункциональная отладочная плата на базе микроконтроллера ESP32. Она оснащена встроенным интерфейсом USB и системой управления питанием, что делает ее идеальным выбором для прототипирования и обучения. Плата поддерживает Wi-Fi 802.11 b/g/n и Bluetooth 4.2 (включая BLE), обеспечивая широкие возможности беспроводной связи для ваших IoT-проектов. Большая частота процессора 240 МГц и 4 МБ flash-памяти позволяют запускать сложные приложения.Где купить Hornbill ESP32 Dev
Цена
По запросу
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для Hornbill ESP32 Dev
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Hornbill ESP32 Dev — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2, откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем выберите "Hornbill Esp32 Dev" в меню плат.
[env:hornbill32dev] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Hornbill ESP32 Dev board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — это близкое универсальное совпадение. Проверьте реестр плат PlatformIO для более точного выбора.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Hornbill ESP32 Dev - 240 МГц ESP32
Flash: 4МБ | USB: N/A
Вставьте в .yaml файл вашего устройства. См. документацию ESPHome ESP32 для всех опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin вашим бинарником — загрузчик по адресу 0x1000
Схема распиновки Hornbill ESP32 Dev
Полная распиновка и маппинг GPIO для Hornbill ESP32 Dev
Полезные ссылки
Даташиты и ресурсы для Hornbill ESP32 Dev
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Hornbill ESP32 Dev
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32
TTGO T-Call (LilyGO)
Плата разработки TTGO T-Call (LilyGO) на базе микроконтроллера ESP32 с поддержкой SIM800L.
Adafruit ESP32 Feather
Компактная плата Adafruit ESP32 Feather, совместимая с экосистемой Feather.

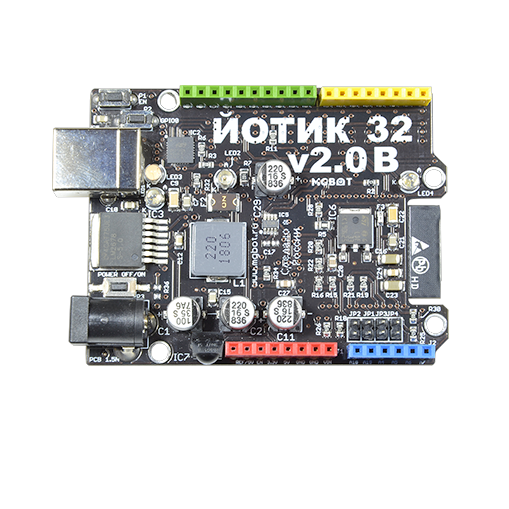

MGBOT IOTIK 32B
