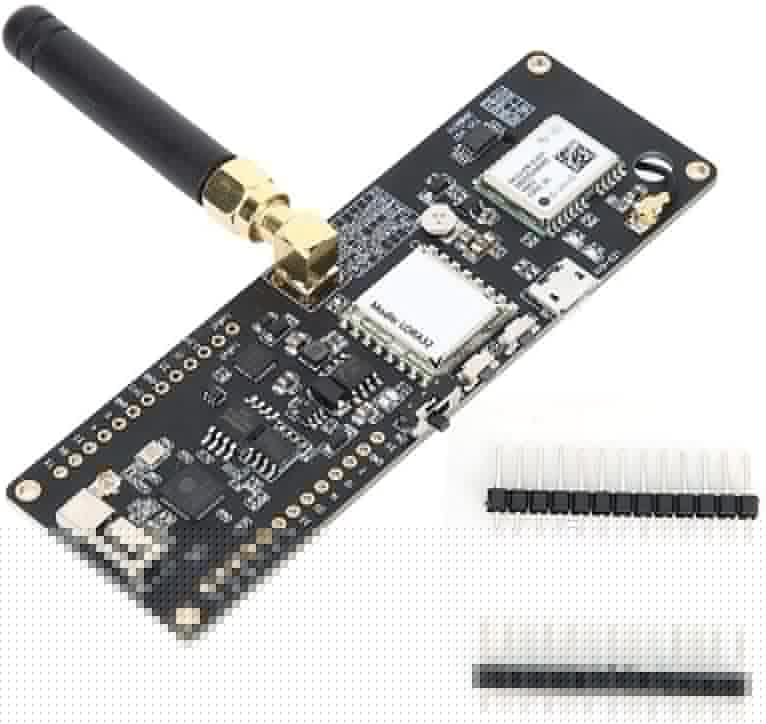

LilyGo T-Beam
LilyGo T-Beam — это многофункциональная плата разработки на базе ESP32, специально созданная для приложений LoRa и GPS-позиционирования. Она оснащена процессором с частотой 240 МГц, 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T-Beam
🚀 LilyGo T-Beam — это богатая возможностями плата разработки на базе ESP32, предназначенная для работы с LoRa и GPS. Она объединяет двухъядерный процессор ESP32 с поддержкой WiFi и Bluetooth 5, обеспечивая широкие возможности беспроводной связи. ⚡📡 Благодаря встроенному трансиверу LoRa (SX1262/SX1276), плата позволяет осуществлять передачу данных на большие расстояния на частотах 433/868/915 МГц. Кроме того, плата включает модуль Ublox NEO-6M GPS для точного определения местоположения.
💾 Оснащенная 16 МБ Flash и 8 МБ PSRAM, а также держателем для Li-ion аккумулятора 18650 для автономной работы, T-Beam является мощным инструментом для проектов IoT и систем отслеживания.
Где купить LilyGo T-Beam
Цена от
$50 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Beam
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Beam — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lilygo T Beam".
[env:lilygo_t_beam] platform = espressif32 board = esp32dev framework = arduino
; Точная техническая конфигурация для LilyGo T-Beam board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board является близким универсальным аналогом — проверьте реестр плат PlatformIO для более точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"LilyGo T-Beam - 240 МГц ESP32
Flash: 16 МБ | PSRAM: 8 МБ
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

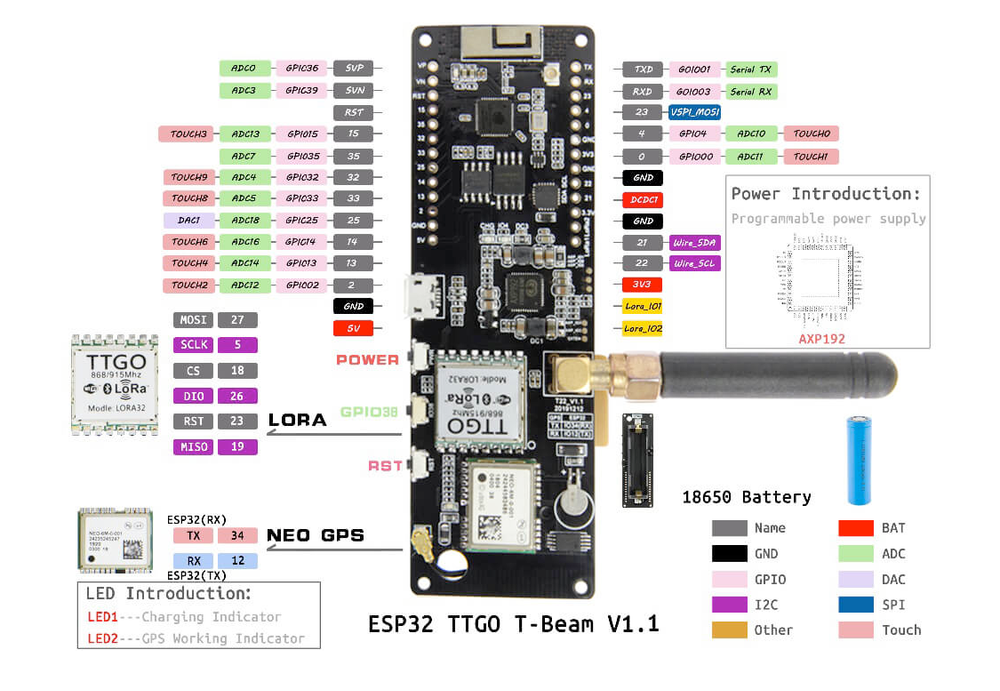

Схема распиновки LilyGo T-Beam
Полная справка по выводам LilyGo T-Beam
5Vи3.3Vдля питания.SDAиSCLдля I2C;MISO,MOSI,SCKиSSдля SPI.- Специальные пины для LoRa и GPS модулей обеспечивают бесшовную интеграцию.
Безопасные пины
Эти пины безопасны для общего использования (GPIO) без конфликтов с системой:
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
- ✓ Свободно назначаются без проблем
Пины, которых стоит избегать
Зарезервированы для критических функций. Неправильное использование может привести к ошибкам загрузки или прошивки.
| Пин | Причина |
|---|---|
| IO1/IO3 | USB-UART прошивка |
| IO2/IO12 | Конфигурация загрузки (Strapping) |
| IO10/11 | Внутренняя Flash память |
| IO16/17 | Внутренняя PSRAM память |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Beam
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Beam
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16 МБ |
