LilyGo T-Deck
LilyGo T-Deck — это универсальная отладочная плата на базе мощного микроконтроллера ESP32-S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T-Deck
🚀 **LilyGo T-Deck** — это универсальное портативное устройство на базе двухъядерного процессора **ESP32-S3FN16R8** с интегрированным Wi-Fi и Bluetooth 5 (LE). Оно оснащено **2.8-дюймовым IPS LCD** (320x240) сенсорным экраном, мини-клавиатурой и трекболом, что делает его идеальным для создания портативных терминалов и коммуникаторов. ⚡📡 Благодаря поддержке приемопередатчика LoRa (SX1262) на различных частотах (433/868/915 МГц), оно обеспечивает связь на больших расстояниях для IoT-проектов. Устройство поставляется с 16 МБ Flash и 8 МБ PSRAM, предоставляя достаточный объем памяти для сложных приложений. Дополнительные возможности включают микрофон, динамик и опциональный GPS-модуль, что расширяет сферу его применения.
Где купить LilyGo T-Deck
Цена от
$60 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Deck
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Deck — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lilygo T Deck" для LilyGo T-Deck.
[env:lilygo_t_deck] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для LilyGo T-Deck board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T-Deck - 240 МГц ESP32S3
Flash: 16MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

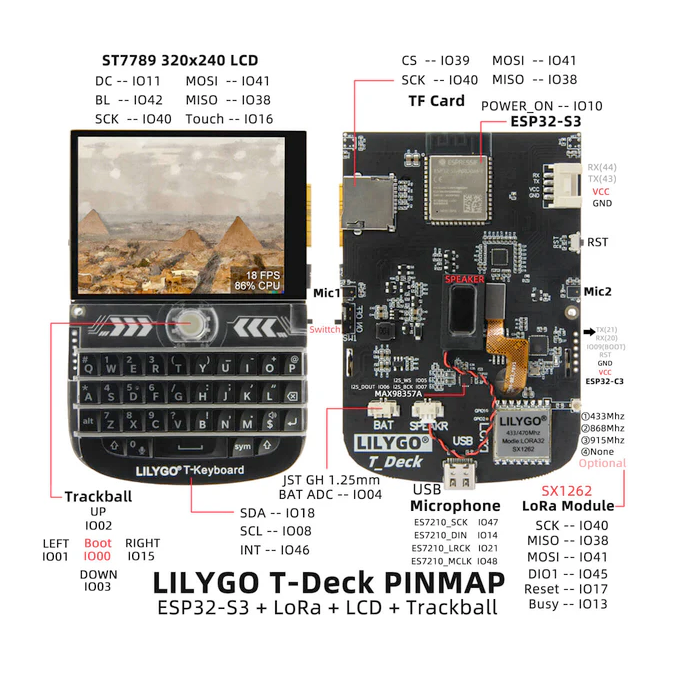

Схема распиновки LilyGo T-Deck
Полная справка по выводам LilyGo T-Deck
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов с загрузкой или системой:
⚠️ Пины, которые следует избегать или использовать с осторожностью
Зарезервированы для критически важных функций. Неправильное использование может привести к сбоям при загрузке, проблемам с программированием или конфликтам системы.
| Пин | Метка | Причина | Тип |
|---|---|---|---|
| IO3 | GPIO3 | Опрашивается при сбросе для выбора интерфейса JTAG. Неправильное использование может отключить внешний JTAG. | 🛠️ Strapping |
| IO10 | FSPICS0 | Используется для выбора внешнего чипа flash. Необходим для доступа к памяти. | ⚡ Flash |
| IO11 | FSPID | Линия данных для flash и PSRAM. Не использовать как GPIO. | ⚡ Flash |
| IO12 | FSPICLK | Тактовый сигнал flash и PSRAM. Критически важный сигнал. | ⚡ Flash |
| IO13 | FSPIQ | Линия данных для flash/PSRAM. Недоступен для другого использования. | ⚡ Flash |
| IO38 | FSPIWP | Соединен с линией WP# чипа flash. Следует избегать использования. | ⚡ Flash |
| IO45 | GPIO45 | Определяет напряжение flash/PSRAM (3.3 В vs 1.8 В) при загрузке. | 🛠️ Strapping |
| IO46 | GPIO46 | Должен быть на определенном уровне при сбросе для выбора режима загрузки. Только вход. | 🛠️ Strapping |
| IO20 | USB_D+ | По умолчанию соединен с контроллером USB Serial/JTAG. Мешает функциям USB. | 🔌 USB |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Deck
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Deck
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16МБ |
