LilyGo T-Display-S3 AMOLED Touch
LilyGo T-Display-S3 AMOLED Touch — это передовая отладочная плата на базе чипа ESP32-S3 со встроенным WiFi и Bluetooth 5. Она оснащена 1.91-дюймовым AMOLED дисплеем с разрешением 536x240 пикселей, имеет 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T-Display-S3 AMOLED Touch
🚀 LilyGo T-Display-S3 AMOLED Touch — это ультрасовременная отладочная плата, оснащенная чипом ESP32-S3 со встроенной поддержкой WiFi и Bluetooth 5. Главной особенностью является яркий 1.91-дюймовый AMOLED дисплей с разрешением 536x240 пикселей под управлением контроллера RM67162. Плата теперь поддерживает емкостный сенсорный ввод для интуитивно понятного взаимодействия с пользователем, что делает её идеальным выбором для создания портативных мультимедийных устройств и умных панелей управления. ⚡Где купить LilyGo T-Display-S3 AMOLED Touch
Популярный выбор
LilyGo Official
Технические характеристики
Полные спецификации оборудования для LilyGo T-Display-S3 AMOLED Touch
Связь
Микроконтроллер
✨ Дисплей и Тач
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Display-S3 AMOLED Touch — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2, откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите "ESP32-S3-DevKitM-1" (или аналогичную с 16МБ Flash) для LilyGo T-Display-S3 AMOLED Touch.
[env:lilygo_t_display_s3_amoled_touch] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для LilyGo T-Display-S3 AMOLED Touch board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T-Display-S3 AMOLED Touch - 240 МГц ESP32S3
Flash: 16MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

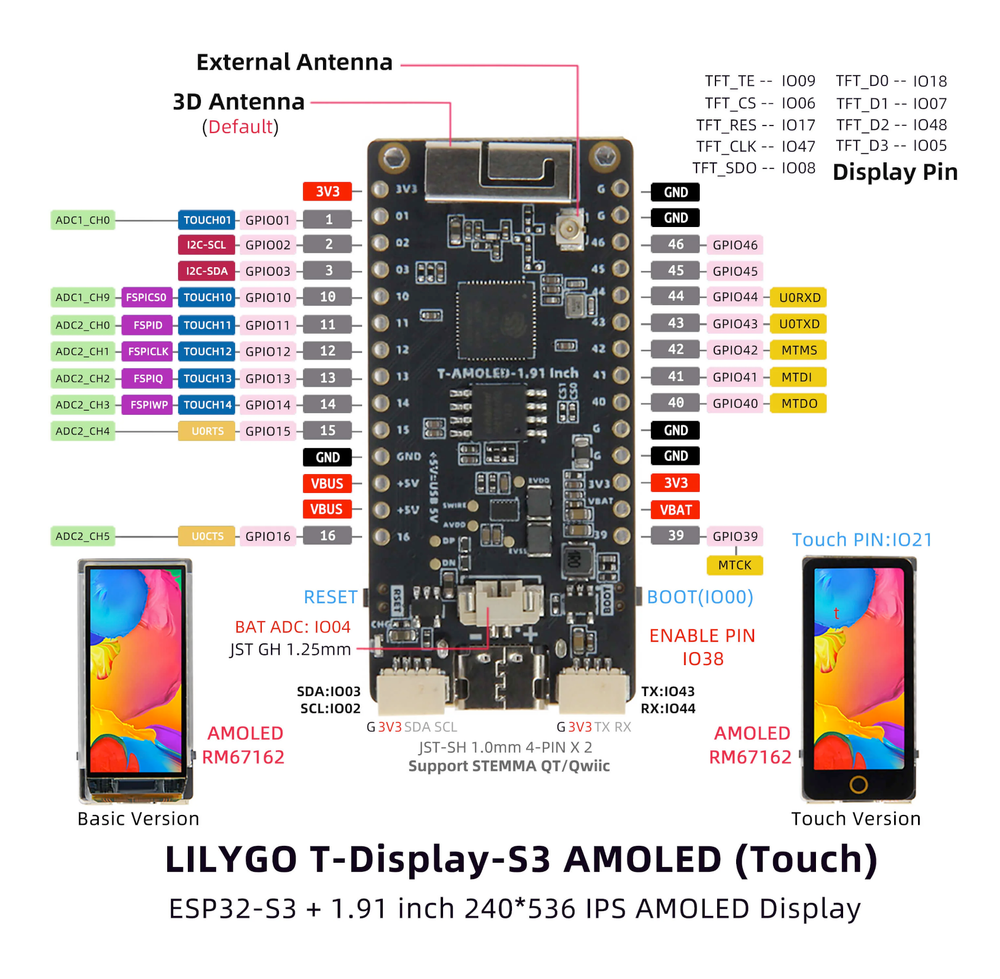

Схема распиновки LilyGo T-Display-S3 AMOLED Touch
Полная справка по выводам LilyGo T-Display-S3 AMOLED Touch
Безопасные пины для использования
Эти выводы безопасны для общего использования GPIO без конфликтов с процессами загрузки или системными функциями:
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Display-S3 AMOLED Touch
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
