LilyGo T-Display-S3 AMOLED
LilyGo T-Display-S3 AMOLED — это мощная плата разработки на базе ESP32-S3 с архитектурой XTENSA. Она оснащена ярким AMOLED-дисплеем, работает на частоте до 240 МГц и имеет 16 МБ flash-памяти и 8 МБ PSRAM.

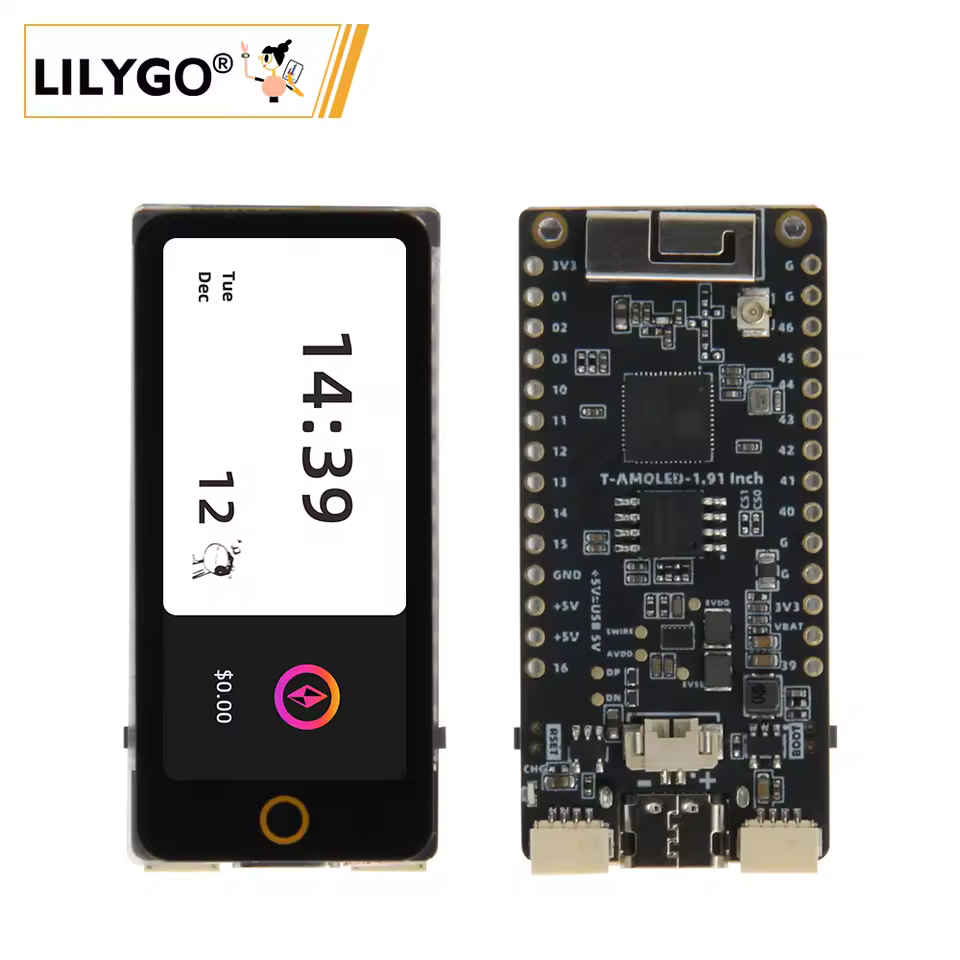

О плате LilyGo T-Display-S3 AMOLED
🚀 **LilyGo T-Display-S3 AMOLED** — это современная плата разработки на базе чипа **ESP32-S3** с интегрированной поддержкой WiFi и Bluetooth 5. Она оснащена великолепным **1.91-inch AMOLED** дисплеем с разрешением 536x240 пикселей, управляемым контроллером **RM67162**, что обеспечивает яркое и четкое изображение для встроенных приложений. Плата оснащена **8 МБ PSRAM** и **16 МБ Flash-памяти**, обеспечивая достаточный объем памяти и высокую производительность. Благодаря поддержке множества GPIO, PWM, ADC, I2C и SPI, она идеально подходит для создания интерфейсов пользователя, работы с датчиками и беспроводной связи в проектах интернета вещей (IoT).Где купить LilyGo T-Display-S3 AMOLED
Цена от
$32.50 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Display-S3 AMOLED
Дисплей
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Display-S3 AMOLED — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lilygo T Display S3" для LilyGo T-Display-S3 AMOLED.
[env:lilygo_t_display_s3_amoled] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для LilyGo T-Display-S3 AMOLED board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T-Display-S3 AMOLED - 240 МГц ESP32-S3
Flash: 16MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

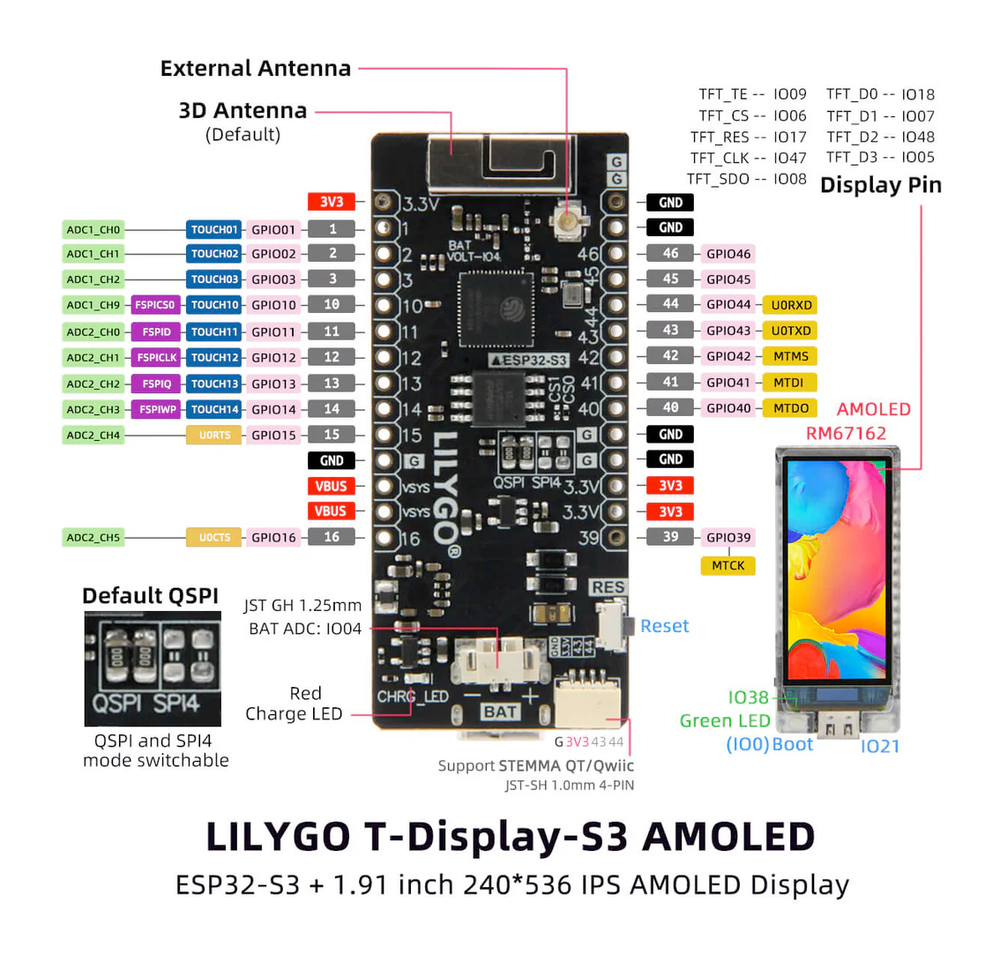

Схема распиновки LilyGo T-Display-S3 AMOLED
Полная справка по выводам LilyGo T-Display-S3 AMOLED
✅ Безопасные пины для использования
Эти контакты безопасны для общего использования (GPIO) без риска конфликтов с загрузкой или системой:
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
- ✓ Свободно назначаемые без проблем
⚠️ Пины, которые следует избегать или использовать с осторожностью
Зарезервированы для критических функций. Неправильное использование может привести к сбоям загрузки, проблемам с программированием или системным конфликтам.
| PIN | Метка | Почему избегать | Тип |
|---|---|---|---|
| IO0 | GPIO0 | Должен быть подтянут к высокому уровню (по умолчанию) или к низкому (для входа в режим загрузки UART) при сбросе. | 🛠️ Strapping |
| IO3 | GPIO3 | Опрашивается при сбросе для выбора интерфейса JTAG. | 🛠️ Strapping |
| IO9-IO13 | Flash/SPI | Используются для работы с внешней flash-памятью и PSRAM. Не рекомендуются для использования как GPIO. | ⚡ Flash |
| IO39-IO42 | JTAG | Стандартные пины для отладки по JTAG. | 🪛 Other |
| IO43-IO44 | UART0 | Вывод логов загрузчика и консоли UART0. | 🪛 Other |
| IO45-IO46 | Strapping | Определяют напряжение питания flash и режим загрузки при сбросе. | 🛠️ Strapping |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Display-S3 AMOLED
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Display-S3 AMOLED
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16МБ |
