LilyGo T-Embed CC1101
LilyGo T-Embed CC1101 — это продвинутая плата разработки на базе ESP32-S3 с максимальной частотой 240 МГц, оснащенная 16 МБ flash-памяти и встроенным RF-трансивером CC1101 для связи в диапазоне до 1 ГГц.
О плате LilyGo T-Embed CC1101
🚀 LilyGo T-Embed CC1101 — это продвинутая плата разработки, оснащенная микроконтроллером ESP32-S3 со встроенной поддержкой WiFi и Bluetooth 5. Она включает в себя радиочастотный трансивер CC1101, обеспечивающий беспроводную связь на частотах до 1 ГГц, что делает её идеальным выбором для приложений Интернета вещей (IoT), требующих большой дальности связи и низкого энергопотребления. Плата имеет стильный компактный корпус с LCD-дисплеем и энкодером, предлагая готовое решение для различных проектов мониторинга и управления. ⚡Где купить LilyGo T-Embed CC1101
Цена от
$35 за штуку
Цены могут меняться. Информация предоставлена в ознакомительных целях.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Embed CC1101
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Embed CC1101 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo T Embed Cc1101 в меню плат.
[env:lilygo_t_embed_cc1101] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для LilyGo T-Embed CC1101 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T-Embed CC1101 - 240 МГц ESP32-S3
Flash: 16 МБ | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

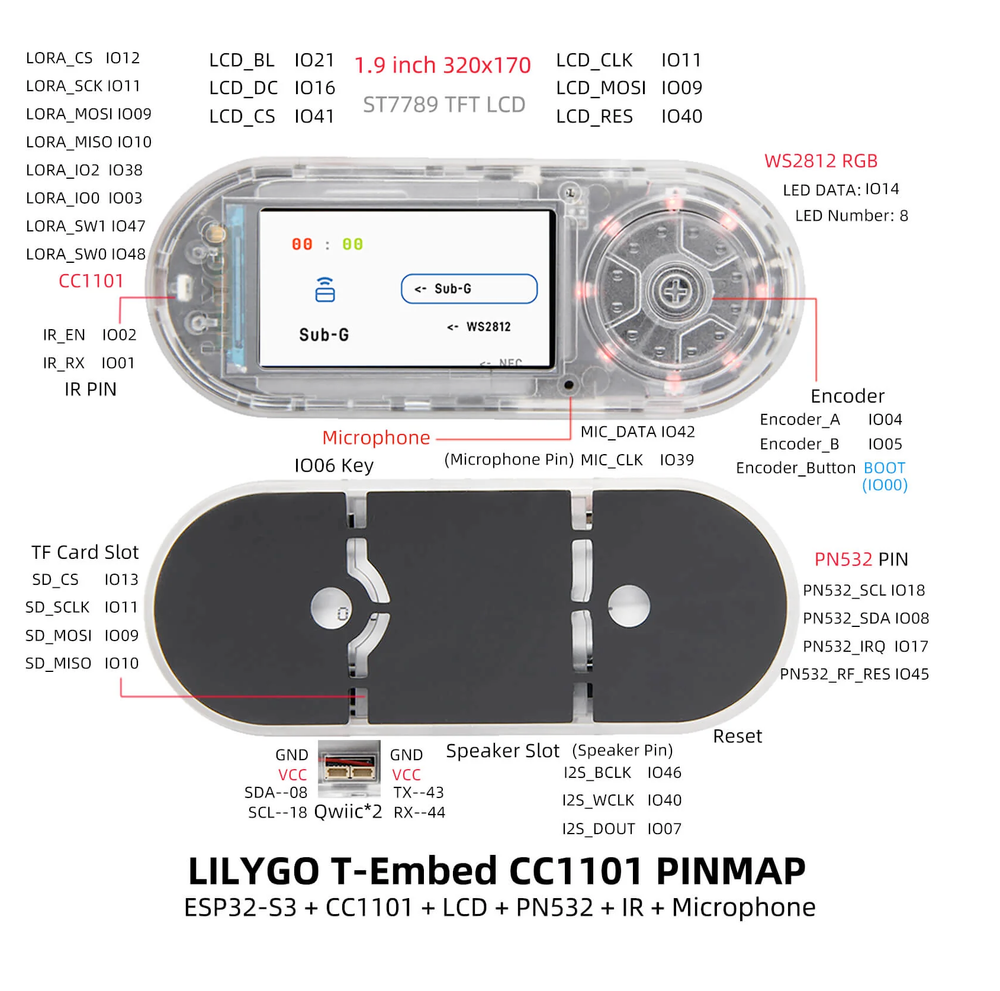

Схема распиновки LilyGo T-Embed CC1101
Полная справка по выводам и интерфейсам LilyGo T-Embed CC1101
Схема распиновки LilyGo T-Embed CC1101 предоставляет доступ к широкому набору GPIO и специализированным интерфейсам. Плата оснащена USB-C разъемом для программирования и питания, а также слотом для карт TF и портом Grove для быстрого подключения периферии.
Ключевые интерфейсы включают LCD-дисплей на контроллере ST7789V, радиомодуль CC1101, подключенный по SPI, и роторный энкодер для пользовательского ввода. Большинство GPIO выведены на внутренние разъемы, поддерживая цифровые и аналоговые функции.
Безопасные пины (Safe Pins)
Эти выводы можно свободно использовать для общего назначения без риска конфликтов при загрузке.
- Не участвуют в последовательности загрузки
- Нет соединений с Flash/PSRAM
- Нет конфликтов с USB или JTAG
Пины, требующие осторожности
Зарезервированы для критических функций. Неправильное использование может привести к сбоям загрузки или прошивки.
| Пин | Опасность | Тип |
|---|---|---|
| IO3 | Контроль интерфейса JTAG | Strapping |
| IO10 | Выбор чипа Flash (CS) | Flash |
| IO12 | Тактирование Flash (CLK) | Flash |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Embed CC1101
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Embed CC1101
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16 МБ |
