LilyGo T-Eth Lite
LilyGo T-Eth Lite — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 16 МБ flash-памяти.
О плате LilyGo T-Eth Lite
🚀 **LilyGo T-Eth Lite** — это плата разработки на базе ESP32, созданная специально для приложений Ethernet и систем интернета вещей (IoT). Благодаря встроенному контроллеру Ethernet PHY **LAN8720**, она обеспечивает стабильное проводное сетевое соединение, сохраняя при этом все возможности Wi-Fi и Bluetooth микроконтроллера ESP32. Плата идеально подходит для создания систем автоматизации, сетевых шлюзов и устройств, требующих надежного подключения. Она оснащена **16 МБ Flash-памяти** и **520 КБ SRAM**, что предоставляет достаточно ресурсов для самых разных встраиваемых проектов.Где купить LilyGo T-Eth Lite
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Eth Lite
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Eth Lite — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo T Eth Lite в меню плат.
[env:lilygo_t_eth_lite] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для LilyGo T-Eth Lite board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"LilyGo T-Eth Lite - 240 МГц ESP32
Flash: 16MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

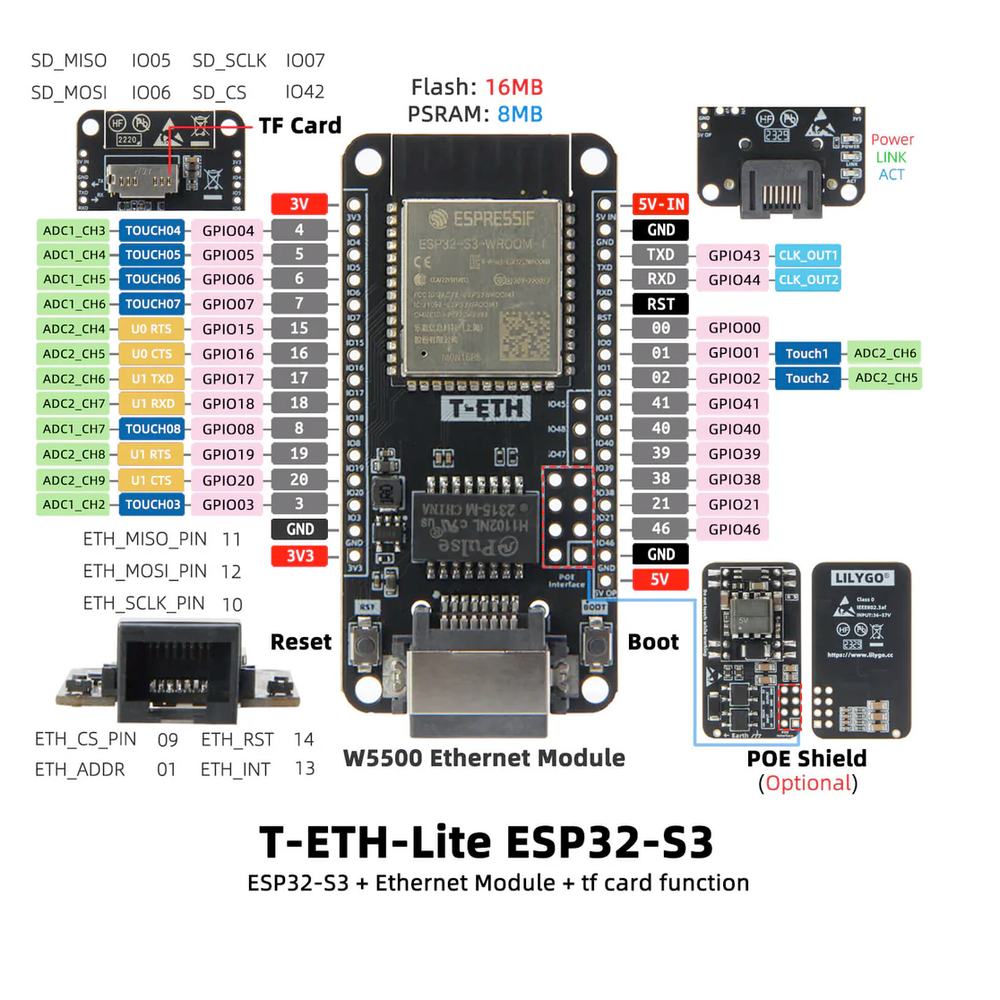

Схема распиновки LilyGo T-Eth Lite
Полная справка по выводам LilyGo T-Eth Lite
Безопасные пины
Эти выводы безопасны для общего использования (GPIO) без риска конфликтов при загрузке или работе системы.
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
Пины с осторожностью
Выводы, зарезервированные для критических функций. Неправильное использование может привести к сбоям загрузки или прошивки.
| Пин | Метка | Почему избегать | Тип |
|---|---|---|---|
| IO1 | U0TXD | Подключен к USB-UART для прошивки и логов. | USB |
| IO2 | GPIO2 | Если HIGH при сбросе (когда IO0 LOW), вызывает сбой загрузки SDIO. | STRAPPING |
| IO3 | U0RXD | Используется для приема данных USB-UART (прошивка). | USB |
| IO16 | GPIO16 | Подключен к внутренней PSRAM, если она установлена. | FLASH |
| IO17 | GPIO17 | Подключен к внутренней PSRAM, если она установлена. | FLASH |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Eth Lite
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Eth Lite
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 16МБ |
Похожие платы
Другие платы разработки с микроконтроллером ESP32
LilyGo T-Display-S3
Плата на базе ESP32-S3 с цветным дисплеем для создания визуальных интерфейсов.
TTGO T-Call (LilyGO)
ESP32 с поддержкой сотовой связи GPRS/SIM800L для удаленного мониторинга.
LilyGo T4-S3
Плата на базе ESP32-S3 с большим дисплеем и расширенной периферией.
