LilyGo T-Watch S3
LilyGo T-Watch S3 — это отладочная плата в форм-факторе умных часов на базе мощного микроконтроллера ESP32-S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T-Watch S3
🚀 **LilyGo T-Watch S3** — это набор для разработки смарт-часов на базе чипа ESP32-S3, специально созданный для носимых приложений. Он оснащен **1,54-дюймовым сенсорным IPS-дисплеем**, встроенным аккумулятором и набором датчиков, что делает его идеальным инструментом для создания умных гаджетов. Благодаря интегрированной поддержке **WiFi 802.11 b/g/n** и **Bluetooth 5 (LE)**, устройство обеспечивает отличное беспроводное соединение для задач интернета вещей (IoT). На борту имеется **16 МБ Flash-памяти** и **8 МБ PSRAM**, что позволяет запускать ресурсоемкие приложения с графическим интерфейсом и производить мониторинг данных в реальном времени.Где купить LilyGo T-Watch S3
Цена от
$45 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.
Технические характеристики
Полные спецификации оборудования для LilyGo T-Watch S3
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T-Watch S3 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo T Watch S3 в меню инструментов.
[env:lilygo_t_watch_s3] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация оборудования для LilyGo T-Watch S3 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для более точного выбора.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T-Watch S3 - 240 МГц ESP32S3
Flash: 16MB | USB: N/A
Вставьте этот блок конфигурации в ваш .yaml файл. См. подробности в документации ESPHome по ESP32.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin своим файлом — загрузчик (bootloader) по адресу 0x0.

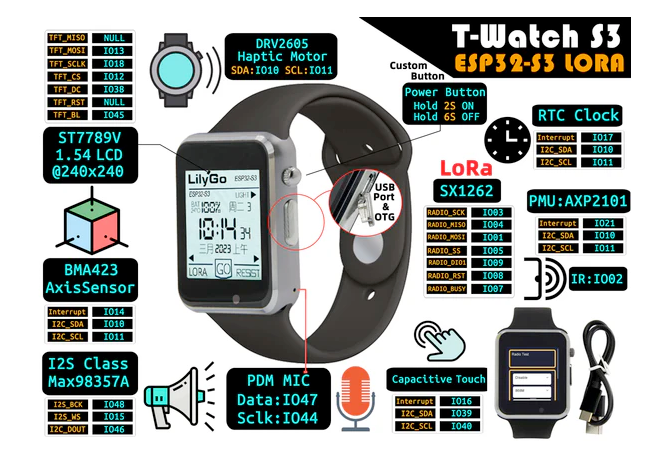

Схема распиновки LilyGo T-Watch S3
Полная справка по выводам LilyGo T-Watch S3
✅ Безопасные пины для использования
Эти выводы можно свободно использовать для GPIO без риска конфликтов с системой:
- ✓ Не участвуют в процессе загрузки
- ✓ Нет соединений с Flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
- ✓ Свободно назначаемы для любых задач
⚠️ Пины, которые стоит использовать с осторожностью
Данные пины зарезервированы под критические функции. Неправильное использование может привести к сбоями при загрузке или прошивке.
| Пин | Тип | Причина осторожности |
|---|---|---|
| IO3 | 🛠️ Strapping | Опрашивается при сбросе для выбора интерфейса JTAG. Может повлиять на отладку. |
| IO19 | 🔌 USB | Связан с USB Serial/JTAG контроллером. Использование в качестве GPIO помешает работе USB. |
Полезные ссылки
Даташиты и ресурсы для LilyGo T-Watch S3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T-Watch S3
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16 МБ |
Похожие платы
Другие носимые или мультимедийные платы LilyGo на базе ESP32-S3
LilyGo T-Embed CC1101
Развлекательная и отладочная панель с ЖК-экраном и трансивером CC1101.
LilyGo T4-S3
Плата с большим цветным AMOLED-дисплеем высокого разрешения на чипе ESP32-S3.
LilyGo T-Deck
Компактное устройство с клавиатурой и трекболом для создания мобильного терминала.
