LilyGo T3S3 V1.0
LilyGo T3S3 V1.0 — это мощная плата разработки на базе микроконтроллера ESP32-S3 с архитектурой XTENSA. Она работает на частоте до 240 МГц, оснащена 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T3S3 V1.0
🚀 LilyGo T3S3 V1.0 — это плата разработки на базе ESP32-S3, спроектированная для высокопроизводительных приложений. Благодаря встроенному WiFi и Bluetooth 5, она обеспечивает надежное беспроводное соединение для IoT-проектов.📡 Обладая компактным дизайном, T3S3 V1.0 оснащена 8 МБ PSRAM и 16 МБ Flash, что гарантирует достаточный объем памяти и вычислительную мощность для сложных задач.
💾 Плата включает в себя множество GPIO, поддержку ADC, PWM, I2C и SPI, что делает её подходящей для широкого спектра встраиваемых систем. Она идеально подходит для разработчиков, которым требуется высокая производительность в компактном форм-факторе.
Где купить LilyGo T3S3 V1.0
Официальный магазин
LilyGo
Цены могут меняться. Мы рекомендуем проверять актуальную стоимость на сайте продавца.
Технические характеристики
Полные спецификации оборудования для LilyGo T3S3 V1.0
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T3S3 V1.0 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo T3s3 V1 0 в меню плат.
[env:lilygo_t3s3_v1_0] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для LilyGo T3S3 V1.0 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32-s3-devkitc-1 framework: type: arduino # или "esp-idf"LilyGo T3S3 V1.0 - 240 МГц ESP32S3
Flash: 16MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

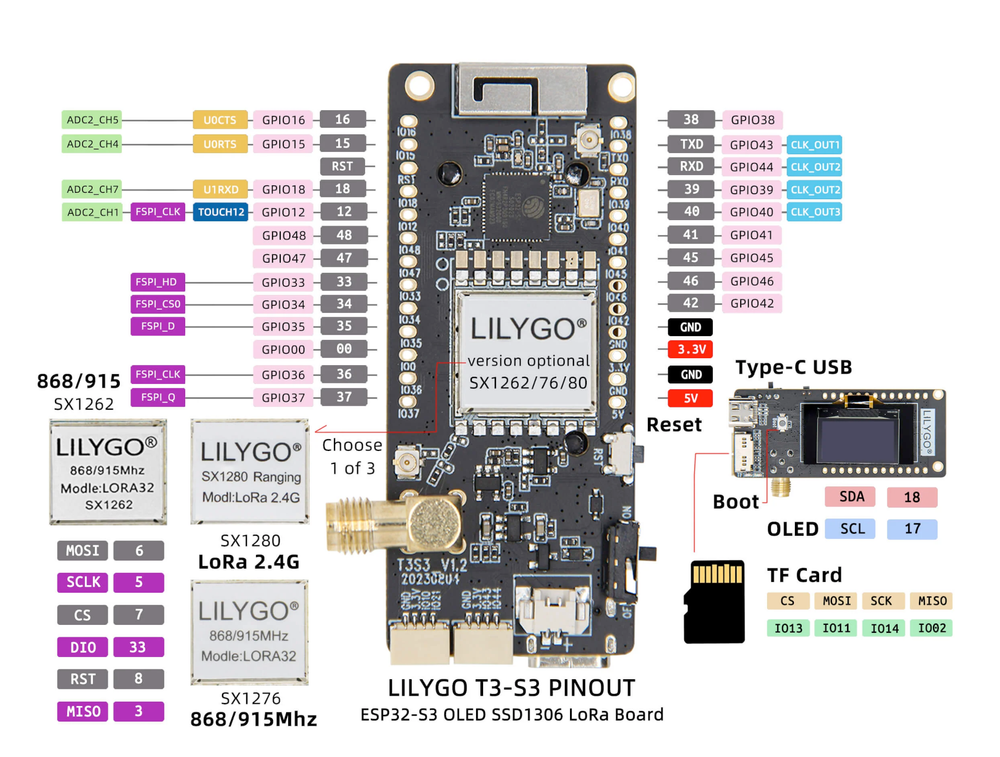

Схема распиновки LilyGo T3S3 V1.0
Полная справка по выводам LilyGo T3S3 V1.0
Безопасные пины (GPIO)
Эти пины безопасны для общего использования (GPIO) без конфликтов с системой:
- ✓ Не участвуют в последовательности загрузки
- ✓ Нет соединений с flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
Пины с осторожностью
| Пин | Тип | Причина |
|---|---|---|
| IO3 | 🛠️ Strapping | Интерфейс JTAG при сбросе |
| IO10 | ⚡ Flash | SPI Chip Select (Flash) |
| IO11-13 | ⚡ Flash | Линии данных Flash/PSRAM |
| IO19 | 🔌 USB | Встроенный контроллер USB |
Полезные ссылки
Даташиты и ресурсы для LilyGo T3S3 V1.0
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T3S3 V1.0
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16МБ |
