LilyGo T5 4.7 Inch E-Paper V2.3
LilyGo T5 4.7 Inch E-Paper V2.3 — это плата разработки на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 16 МБ flash-памяти и 8 МБ PSRAM.
О плате LilyGo T5 4.7 Inch E-Paper V2.3
LilyGo T5 4.7 Inch E-Paper V2.3 — это плата разработки на базе микроконтроллера ESP32, предназначенная для приложений с ultra-low-power потреблением. Она оснащена 4.7-дюймовым e-paper дисплеем с чётким монохромным изображением, что делает её идеальной для электронных книг, IoT-панелей и проектов с батарейным питанием.
Плата оборудована WiFi 802.11 b/g/n и Bluetooth 4.2, что обеспечивает беспрепятственную беспроводную связь. В наличии 8 МБ PSRAM и 16 МБ Flash для обработки сложных данных и рендеринга изображений.
Благодаря энергоэффективности и поддержке режимов глубокого сна (deep-sleep), T5 оптимизирована для долгосрочного использования в IoT-приложениях с автономным питанием.
Где купить LilyGo T5 4.7 Inch E-Paper V2.3
Цена от
$25 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские программы.
Технические характеристики
Полные спецификации оборудования для LilyGo T5 4.7 Inch E-Paper V2.3
Связь
Микроконтроллер
✨ Возможности и пины
Дисплей
Быстрая настройка
Конфигурации для быстрого старта на LilyGo T5 4.7 Inch E-Paper V2.3 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo T5 4 7 Epaper V2 3 в меню плат.
[env:lilygo_t5_4_7_epaper_v2_3] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для LilyGo T5 4.7 Inch E-Paper V2.3 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 16MB board_build.flash_mode = dio board_upload.flash_size = 16MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"LilyGo T5 4.7 Inch E-Paper V2.3 - 240 МГц ESP32
Flash: 16MB | USB: USB-C
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 16MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

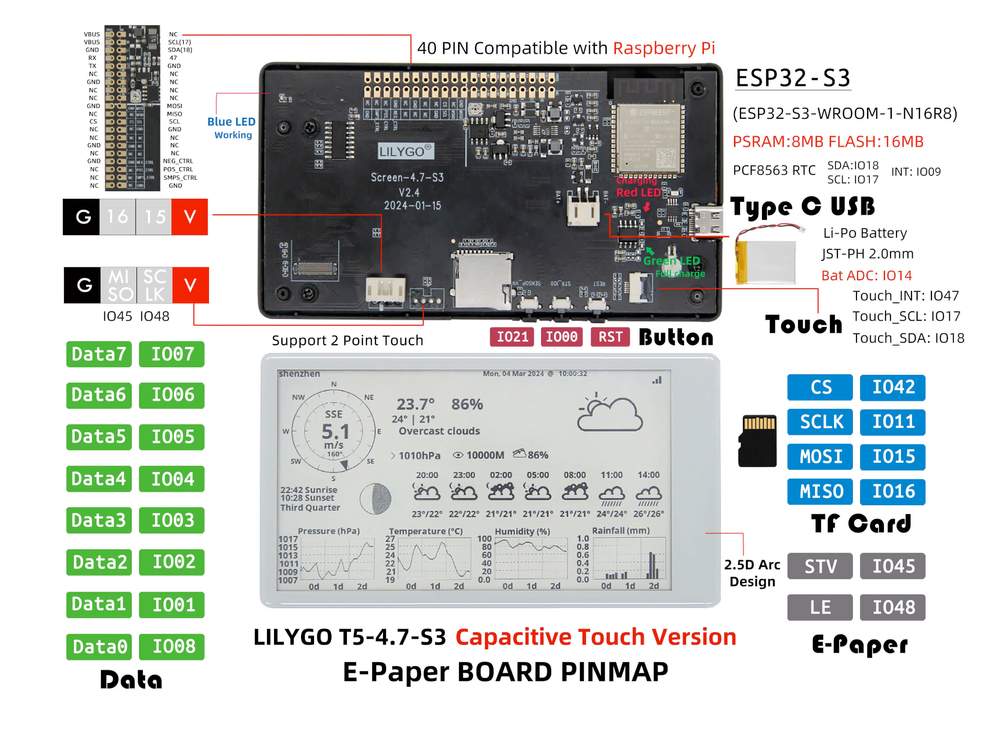

Схема распиновки LilyGo T5 4.7 Inch E-Paper V2.3
Полная справка по выводам LilyGo T5 4.7 Inch E-Paper V2.3
Распиновка LilyGo T5 4.7 Inch E-Paper V2.3 предоставляет доступ к множеству GPIO и интерфейсов связи. Основные пины питания: 5V, 3.3V и GND. Присутствуют выделенные UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS), что позволяет подключать разнообразную периферию. ADC-пины доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции, что делает её универсальной для встраиваемых проектов.
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов загрузки или системы
Почему эти пины безопасны?
- ✓ Не участвуют в последовательности загрузки
- ✓ Не подключены к flash/PSRAM
- ✓ Нет конфликтов с USB или JTAG
- ✓ Свободно назначаются без проблем
Пины, которых следует избегать или использовать с осторожностью
Зарезервированы для критических функций. Неправильное использование может привести к сбоям загрузки, проблемам программирования или системным конфликтам.
| Пин | Метка | Почему избегать | Тип |
|---|---|---|---|
| 1 | U0TXD (GPIO1) | Подключён к onboard USB-UART для загрузки и логов; генерирует последовательный вывод при загрузке | 🔌 USB |
| 2 | GPIO2 | При установке в HIGH на reset (когда IO0 LOW) выбирает неподдерживаемый режим загрузки SDIO | 🛠️ Strapping |
| 3 | U0RXD (GPIO3) | Используется для получения данных от USB-UART (программирование); подтянут к HIGH при загрузке | 🔌 USB |
| 16 | GPIO16 | Подключён к внутренней PSRAM на модулях с PSRAM; не используется как GPIO | ⚡ Flash |
| 17 | GPIO17 | Подключён к внутренней PSRAM на модулях с PSRAM; не используется как GPIO | ⚡ Flash |
Полезные ссылки
Даташиты и ресурсы для LilyGo T5 4.7 Inch E-Paper V2.3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для LilyGo T5 4.7 Inch E-Paper V2.3
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 16МБ |
