LilyGo TTGO T-Display 1.14 Inch LCD ESP32

LilyGo TTGO T-Display 1.14 Inch LCD ESP32 — это компактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц, оснащена 4 МБ flash-памяти и ярким 1.14-дюймовым LCD-дисплеем.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате LilyGo TTGO T-Display 1.14 Inch LCD ESP32

🚀 LilyGo TTGO T-Display 1.14 Inch LCD ESP32 — это компактная плата разработки на базе микроконтроллера ESP32 со встроенными функциями WiFi и Bluetooth. Она оснащена качественным 1.14-дюймовым LCD-дисплеем с контроллером ST7789, что делает её идеальной для графических интерфейсов и визуализации данных. Плата поддерживает стандарты WiFi 802.11 b/g/n и Bluetooth 4.2 / BLE, а 4 МБ Flash и 520 КБ SRAM обеспечивают отличную производительность для широкого спектра IoT-проектов.

Где купить LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Цена от

$15 за штуку

LilyGo Official Официальный сайт

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через партнерские ссылки.

Технические характеристики

Полные спецификации оборудования для LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Связь и Дисплей

WiFi 802.11 b/g/n (2.4 GHz)

Bluetooth 4.2 / BLE

Дисплей 1.14" 135x240 ST7789

Микроконтроллер

Модель esp32

Частота 240 МГц

Память 4 МБ Flash | 4 МБ PSRAM

Архитектура xtensa

✨ Возможности и пины

Цифровые I/O 21

Аналоговые входы 6

PWM 14

Прерывания 22

Скачать полный даташит

Быстрая настройка

Конфигурации для быстрого старта на LilyGo TTGO T-Display 1.14 Inch LCD ESP32 — автоматически сгенерированы из спецификаций платы.

ESP32 240 МГц 4MB QIO Xtensa

Arduino IDE

Плата (Board) Lilygo Ttgo T Display 1 14

Частота CPU 240 МГц

Размер Flash 4MB

Flash Mode QIO

Скорость загрузки 921600

Архитектура Xtensa

В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Lilygo Ttgo T Display 1 14 в меню плат.

PlatformIO

[env:lilygo_ttgo_t_display_1_14]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для LilyGo TTGO T-Display 1.14 Inch LCD ESP32
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
LilyGo TTGO T-Display 1.14 Inch LCD ESP32 - 240 МГц ESP32
Flash: 4MB | USB: USB-C

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py — команда прошивки

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

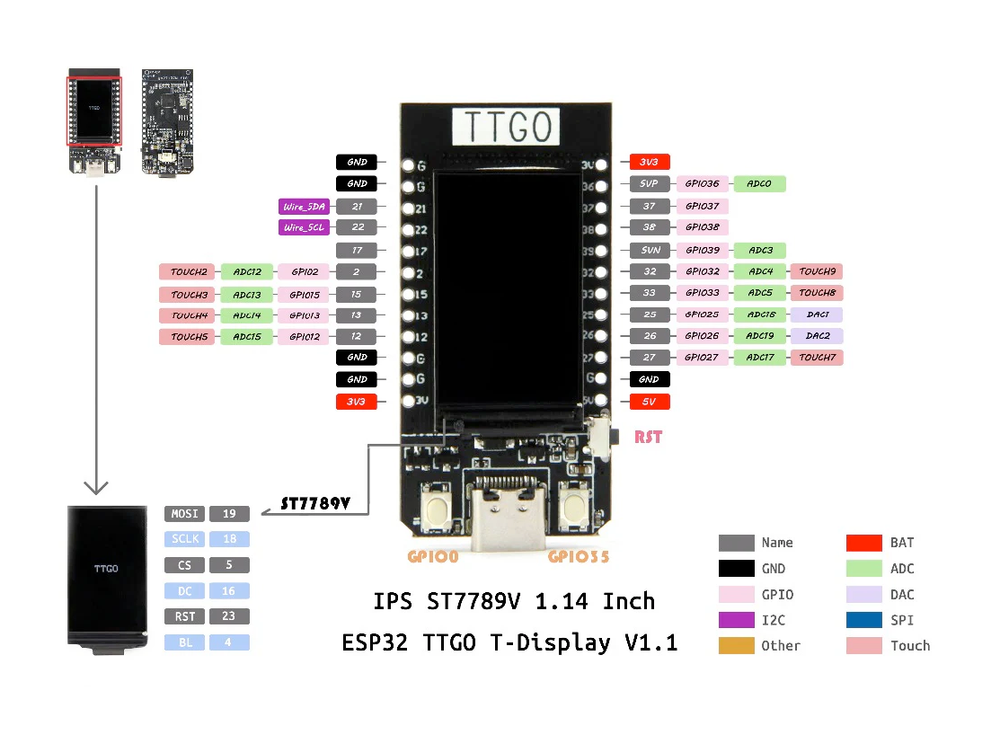

Схема распиновки LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Полная справка по выводам LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Безопасные пины

Эти пины безопасны для общего использования GPIO без конфликтов с загрузкой или системой:

IO18 IO19 IO21 IO22 IO23

✓ Не участвуют в последовательности загрузки
✓ Нет соединений с Flash/PSRAM
✓ Нет конфликтов с USB или JTAG

Пины, которых следует избегать

Зарезервированы для критических функций. Неправильное использование может вызвать ошибки загрузки или прошивки.

IO1, IO3 USB Serial/UART

IO2 Strapping Pin (Boot)

IO16, IO17 Внутренняя PSRAM

Распиновка LilyGo TTGO T-Display предоставляет доступ к GPIO, интерфейсам SPI для дисплея и датчикам. Основные интерфейсы включают питание 5V (USB), 3.3V и GND. Часть пинов используется для управления встроенным LCD-дисплеем (IO16-SPI CS, IO17-SPI D, IO18-SPI CLK, IO19-SPI Q, IO21-LCD DC, IO22-LCD RST, IO23-LCD BL). ADC-пины доступны на GPIO1, 2, 3.

Полезные ссылки

Даташиты и ресурсы для LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Даташит платы

Технические спецификации

Даташит ESP32

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

Цифровые I/O пины

Пины прерываний

Аналоговые входы

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	QIO
Максимальный размер	4МБ

LilyGo TTGO T-Display 1.14 Inch LCD ESP32

LilyGo TTGO T-Display 1.14 Inch LCD ESP32

О плате LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Где купить LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Технические характеристики

Связь и Дисплей

Микроконтроллер

✨ Возможности и пины

Быстрая настройка

LilyGo TTGO T-Display 1.14 Inch LCD ESP32 - 240 МГц ESP32

`Flash: 4MB | USB: USB-C`

Схема распиновки LilyGo TTGO T-Display 1.14 Inch LCD ESP32

Безопасные пины

Пины, которых следует избегать

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

Похожие платы

LilyGo T-Watch S3

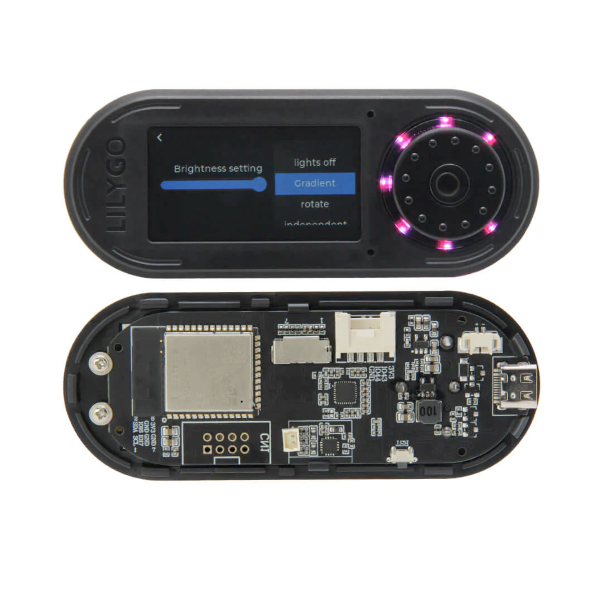

LilyGo T-Embed
