LOLIN S2 Mini

LOLIN S2 Mini — это компактная отладочная плата на базе микроконтроллера ESP32-S2 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате LOLIN S2 Mini

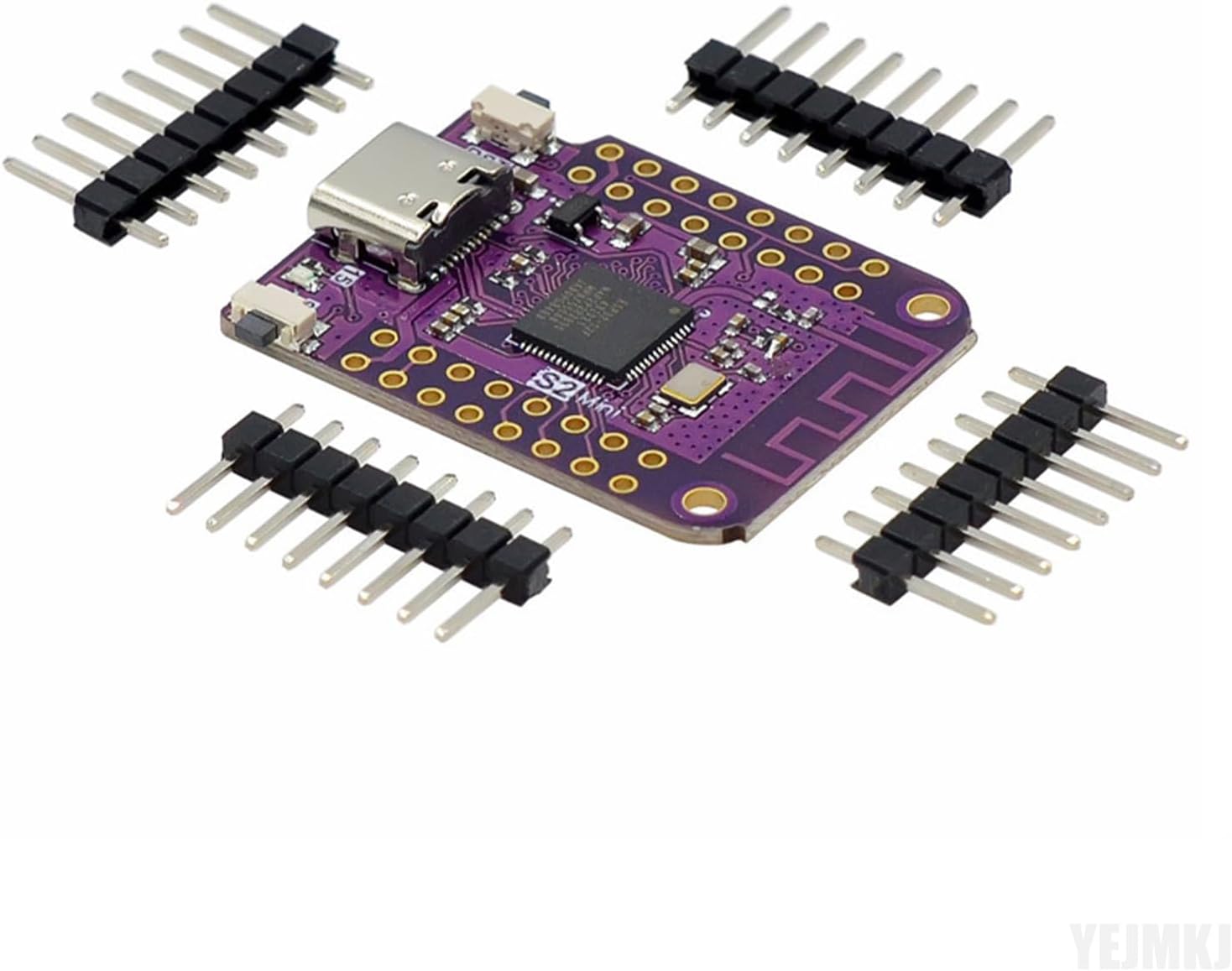

LOLIN S2 Mini — это компактная отладочная плата на базе микроконтроллера ESP32-S2 от компании WEMOS. Плата оснащена USB-C разъёмом и поддержкой зарядки LiPo аккумуляторов, что делает её идеальным выбором для портативных и встраиваемых проектов с экономией места. Благодаря отсутствию Bluetooth (только Wi-Fi), плата потребляет меньше энергии и отлично подходит для проектов с батарейным питанием.

Где купить LOLIN S2 Mini

Цена от

$5 за штуку

Amazon.com Доставка по всему миру

Посмотреть цену

Amazon.de Доставка в ЕС

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для LOLIN S2 Mini

Связь

WiFi802.11 b/g/n (2,4 ГГц)

Микроконтроллер

МодельESP32-S2

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности и пины

Цифровые I/O48

Аналоговые входы20

PWM24

Прерывания46

Скачать полный даташит

Быстрая настройка

ESP32-S2 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Lolin S2 Mini
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lolin S2 Mini" для LOLIN S2 Mini.

PlatformIO

[env:lolin_s2_mini]
platform  = espressif32
board     = esp32-s2-saola-1
framework = arduino
; Точная конфигурация железа для LOLIN S2 Mini
board_build.mcu        = esp32s2
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board является приблизительным общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s2-saola-1
  framework:
    type: arduino   # or "esp-idf"
LOLIN S2 Mini - 240 MHz ESP32S2
Flash: 4MB | USB: N/A

Вставьте в файл .yaml вашего устройства. Подробнее см. в документации ESPHome ESP32.

esptool.py

esptool.py \
  --chip esp32s2 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

Полезные ссылки

Даташит ESP32-S2

Технические спецификации микроконтроллера

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для LOLIN S2 Mini

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
