WEMOS LOLIN32 Lite
WEMOS LOLIN32 Lite — это компактная плата разработки на базе микроконтроллера ESP32 с архитектурой Xtensa. Плата поддерживает максимальную частоту процессора 240 МГц и оснащена встроенной памятью 4 МБ flash.
О плате WEMOS LOLIN32 Lite
WEMOS LOLIN32 Lite — это компактная плата, которая объединяет модуль ESP32-WROOM-32 в тонком корпусе размером 57 × 25 мм, сохраняя при этом совместимость с экосистемой классических LOLIN/D1-mini шилдов. Плата оснащена 4 МБ флеш-памяти, работает на частоте до 240 МГц и поддерживает Wi-Fi 802.11 b/g/n и Bluetooth 4.2 (BR/EDR + BLE) для надёжной беспроводной связи.
Недорогой мост CH340C USB-to-UART обеспечивает программирование и последовательную отладку через порт Micro-USB с поддержкой автоматического сброса/загрузки, что позволяет прошивать скетчи без необходимости нажимать кнопки.
Бортовое управление питанием готово для Li-Po: зарядное устройство TP4054 (около 500 мА) и разъём PH-2 для батареи (BAT) позволяют запускать проекты без привязки к розетке, пока плата подзаряжается через USB.
Дополнительные удобства включают кнопку RESET, кнопку BOOT (IO0) для ручного входа в режим загрузчика и яркий синий встроенный светодиод на GPIO 5 для быстрой индикации состояния.
С 22 GPIO (все с поддержкой PWM), 12-битными АЦП, двумя 8-битными ЦАП, 10 ёмкостными сенсорными площадками, а также поддержкой I²C, SPI, UART, SD-карт и RTC IO, LOLIN32 Lite превосходит свою ценовую категорию для батарейных IoT-узлов, носимых устройств или компактных шлюзов датчиков.
Где купить WEMOS LOLIN32 Lite
Цена от
$5 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для WEMOS LOLIN32 Lite
Быстрая настройка
Arduino IDE
| Плата (Board) | Lolin32 Lite |
| Частота CPU | 240 МГц |
| Размер Flash | 4 МБ |
| Flash Mode | DIO |
| Скорость загрузки | 921600 |
| Архитектура | Xtensa |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lolin32 Lite" для WEMOS LOLIN32 Lite.
PlatformIO
[env:lolin32-lite]
platform = espressif32
board = esp32dev
framework = arduino
; Точная конфигурация железа для WEMOS LOLIN32 Lite
board_build.mcu = esp32
board_build.f_cpu = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MBЗначение board является приблизительным общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.
ESPHome
esp32:
board: esp32dev
framework:
type: arduino
# or "esp-idf"
# WEMOS LOLIN32 Lite - 240 MHz ESP32
# Flash: 4MB | USB: Micro-USBВставьте в файл .yaml вашего устройства. Подробнее см. в документации ESPHome ESP32.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

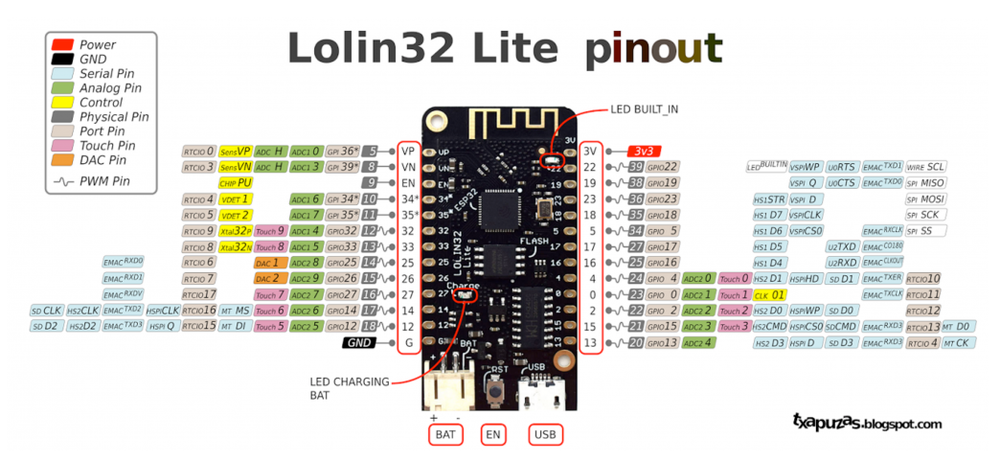

Схема распиновки WEMOS LOLIN32 Lite
Полезные ссылки
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
