WEMOS LOLIN32

WEMOS LOLIN32 — это плата разработки на базе микроконтроллера ESP32 с архитектурой Xtensa. Плата поддерживает максимальную частоту процессора 240 МГц и оснащена встроенной памятью 4 МБ flash.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате WEMOS LOLIN32

WEMOS LOLIN32 — это компактная плата ESP32 с поддержкой Wi-Fi, Bluetooth и встроенной зарядкой LiPo аккумуляторов. Идеально подходит для портативных проектов с низким энергопотреблением и устройств с автономным питанием от батареи.

Где купить WEMOS LOLIN32

Цена от

$6-12 за штуку

AmazonДоставка по всему миру

Посмотреть цену

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для WEMOS LOLIN32

Связь

WiFi802.11 b/g/n (2.4 ГГц)

Bluetooth4.2

BLE4.2

Микроконтроллер

Модельesp32

Частота240 МГц

Память4 МБ

Архитектураxtensa

Возможности и пины

Цифровые I/O40

Аналоговые входы16

PWM19

Прерывания16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Lolin32
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Lolin32" для WEMOS LOLIN32.

PlatformIO

[env:lolin32]
platform = espressif32
board = esp32dev
framework = arduino
; Точная конфигурация железа для WEMOS LOLIN32
board_build.mcu = esp32
board_build.f_cpu = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board является приблизительным общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino
# or "esp-idf"
# WEMOS LOLIN32 - 240 MHz ESP32
# Flash: 4MB | USB: N/A

Вставьте в файл .yaml вашего устройства. Подробнее см. в документации ESPHome ESP32.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
  --flash_mode dio \
  --flash_size 4MB \
  0x1000 bootloader.bin \
  0x8000 partitions.bin \
  0xe000 boot_app0.bin \
  0x10000 firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

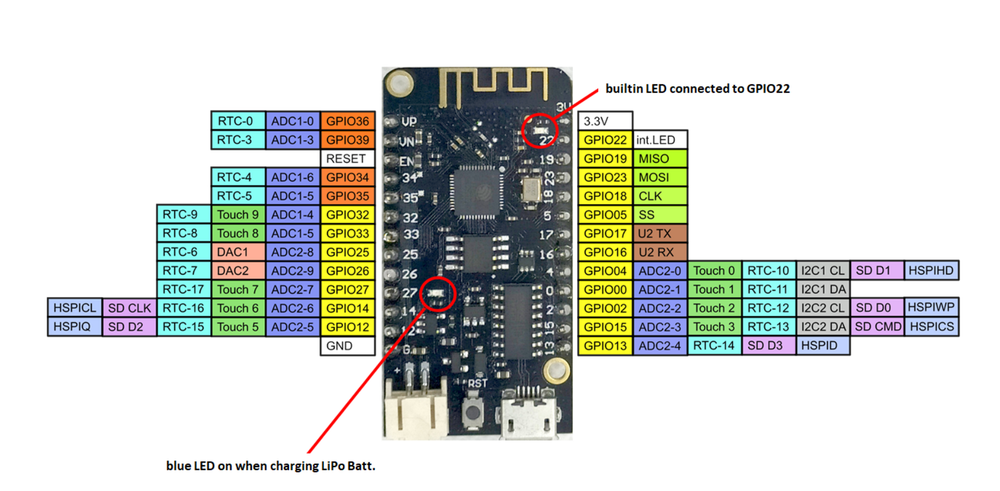

Схема распиновки WEMOS LOLIN32

Полезные ссылки

Даташит платы

Технические спецификации

Даташит ESP32

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для WEMOS LOLIN32

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “LOLIN32” ДЛЯ WEMOS LOLIN32. `PLATFORMIO` [ENV:LOLIN32] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ WEMOS LOLIN32 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD ЯВЛЯЕТСЯ ПРИБЛИЗИТЕЛЬНЫМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. `ESPHOME` ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO OR “ESP-IDF” WEMOS LOLIN32 - 240 MHZ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В ФАЙЛ .YAML ВАШЕГО УСТРОЙСТВА. ПОДРОБНЕЕ СМ. В ДОКУМЕНТАЦИИ ESPHOME ESP32. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ 0X1000. `СХЕМА РАСПИНОВКИ WEMOS LOLIN32 ПОЛЕЗНЫЕ ССЫЛКИ` ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “LOLIN32” ДЛЯ WEMOS LOLIN32. `PLATFORMIO` [ENV:LOLIN32] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ WEMOS LOLIN32 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD ЯВЛЯЕТСЯ ПРИБЛИЗИТЕЛЬНЫМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. `ESPHOME` ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO OR “ESP-IDF” WEMOS LOLIN32 - 240 MHZ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В ФАЙЛ .YAML ВАШЕГО УСТРОЙСТВА. ПОДРОБНЕЕ СМ. В ДОКУМЕНТАЦИИ ESPHOME ESP32. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ 0X1000. `СХЕМА РАСПИНОВКИ WEMOS LOLIN32 ПОЛЕЗНЫЕ ССЫЛКИ` ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки wemos lolin32

полезные ссылки

даташит платы

технические спецификации

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки wemos lolin32

полезные ссылки

даташит платы

технические спецификации

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

WEMOS LOLIN32

WEMOS LOLIN32

О плате WEMOS LOLIN32

Где купить WEMOS LOLIN32

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

esptool.py

Схема распиновки WEMOS LOLIN32

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

OR “ESP-IDF”

WEMOS LOLIN32 - 240 MHZ ESP32

FLASH: 4MB | USB: N/A

OR “ESP-IDF”

WEMOS LOLIN32 - 240 MHZ ESP32

FLASH: 4МБ | USB: N/A

схема распиновки wemos lolin32

полезные ссылки

Маппинг пинов

схема распиновки wemos lolin32

полезные ссылки

Маппинг пинов

Похожие платы

WEMOS D1 R32

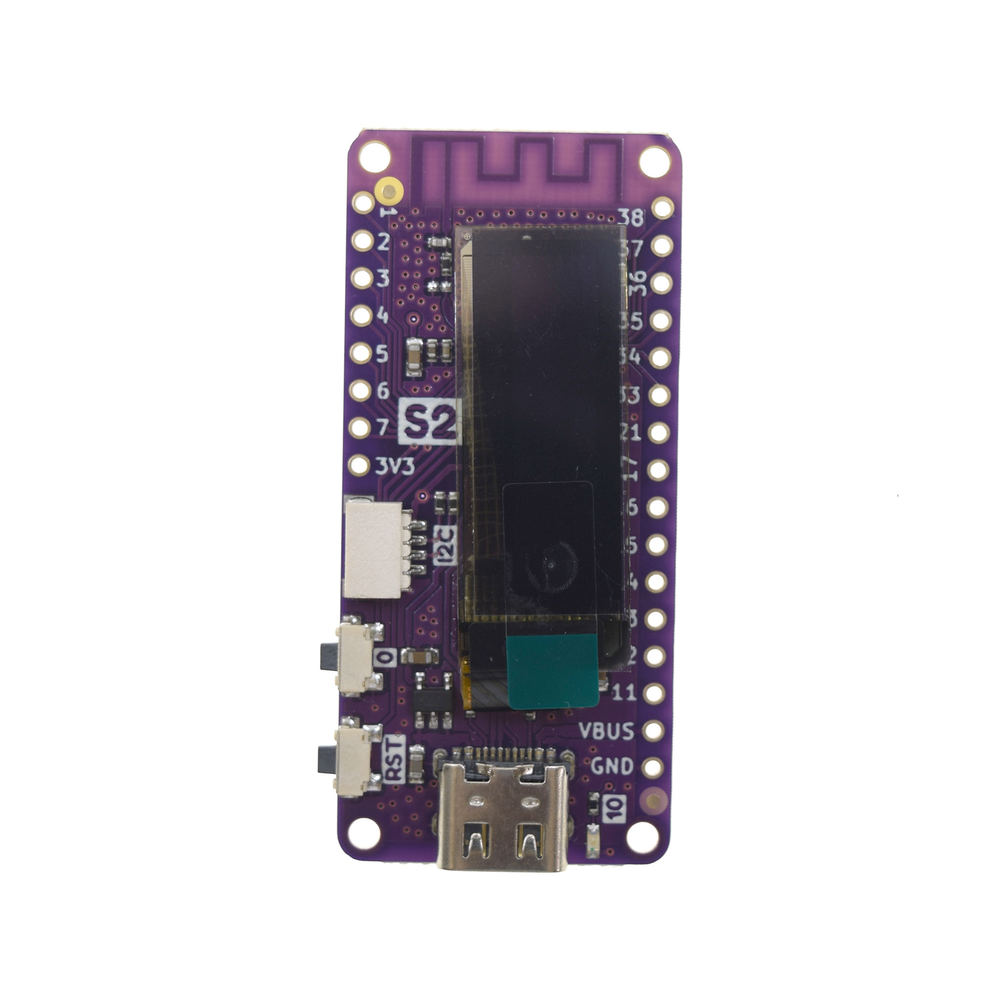

LOLIN S2 PICO
