M5Stack-ATOM

M5Stack-ATOM — это ультракомпактная отладочная плата на базе микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате M5Stack-ATOM

M5Stack-ATOM — это ультракомпактная отладочная плата на базе микроконтроллера ESP32 от компании M5Stack. Несмотря на свои миниатюрные размеры, плата оснащена встроенным RGB-светодиодом и кнопкой, что делает её идеальным решением для простых беспроводных триггеров и узлов автоматизации. Плата отлично подходит для создания IoT-проектов, носимой электроники и встраиваемых систем.

Технические характеристики

Полные спецификации оборудования для M5Stack-ATOM

Связь

WiFi802.11 b/g/n (2,4 ГГц)

Bluetooth4.2

BLE4.2

Микроконтроллер

МодельESP32

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности и пины

Цифровые I/O40

Аналоговые входы16

PWM14

Прерывания16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	M5stack Atom
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "M5stack Atom" для M5Stack-ATOM.

PlatformIO

[env:m5stack-atom]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для M5Stack-ATOM
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board является приблизительным общим соответствием — проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # or "esp-idf"
M5Stack-ATOM - 240 MHz ESP32
Flash: 4MB | USB: N/A

Вставьте в файл .yaml вашего устройства. Подробнее см. в документации ESPHome ESP32.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл, загрузчик находится по адресу 0x1000.

Полезные ссылки

Даташит платы

Технические спецификации M5Stack-ATOM

Даташит ESP32

Технические спецификации микроконтроллера

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для M5Stack-ATOM

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “M5STACK ATOM” ДЛЯ M5STACK-ATOM. PLATFORMIO [ENV:M5STACK-ATOM] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ M5STACK-ATOM BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD ЯВЛЯЕТСЯ ПРИБЛИЗИТЕЛЬНЫМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # OR “ESP-IDF” M5STACK-ATOM - 240 MHZ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В ФАЙЛ .YAML ВАШЕГО УСТРОЙСТВА. ПОДРОБНЕЕ СМ. В ДОКУМЕНТАЦИИ ESPHOME ESP32. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ 0X1000. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ M5STACK-ATOM ДАТАШИТ ESP32 ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ МИКРОКОНТРОЛЛЕРА ИНСТРУМЕНТЫ И КОНФИГУРАЦИЯ НАСТРОЙКИ СБОРКИ И ЗАГРУЗКИ ПО УМОЛЧАНИЮ ДЛЯ M5STACK-ATOM НАСТРОЙКА ЗНАЧЕНИЕ ИНСТРУМЕНТ ЗАГРУЗЧИКА ESPTOOL_PY
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “M5STACK ATOM” ДЛЯ M5STACK-ATOM. PLATFORMIO [ENV:M5STACK-ATOM] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ M5STACK-ATOM BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD ЯВЛЯЕТСЯ ПРИБЛИЗИТЕЛЬНЫМ ОБЩИМ СООТВЕТСТВИЕМ — ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # OR “ESP-IDF” M5STACK-ATOM - 240 MHZ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В ФАЙЛ .YAML ВАШЕГО УСТРОЙСТВА. ПОДРОБНЕЕ СМ. В ДОКУМЕНТАЦИИ ESPHOME ESP32. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ, ЗАГРУЗЧИК НАХОДИТСЯ ПО АДРЕСУ 0X1000. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ M5STACK-ATOM ДАТАШИТ ESP32 ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ МИКРОКОНТРОЛЛЕРА ИНСТРУМЕНТЫ И КОНФИГУРАЦИЯ НАСТРОЙКИ СБОРКИ И ЗАГРУЗКИ ПО УМОЛЧАНИЮ ДЛЯ M5STACK-ATOM НАСТРОЙКА ЗНАЧЕНИЕ ИНСТРУМЕНТ ЗАГРУЗЧИКА ESPTOOL_PY

M5Stack-ATOM

M5Stack-ATOM

О плате M5Stack-ATOM

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

M5Stack-ATOM - 240 MHz ESP32

`Flash: 4MB | USB: N/A`

esptool.py

Полезные ссылки

Инструменты и конфигурация

M5STACK-ATOM - 240 MHZ ESP32

FLASH: 4MB | USB: N/A

M5STACK-ATOM - 240 MHZ ESP32

FLASH: 4МБ | USB: N/A

Похожие платы

M5Stack-CoreInk

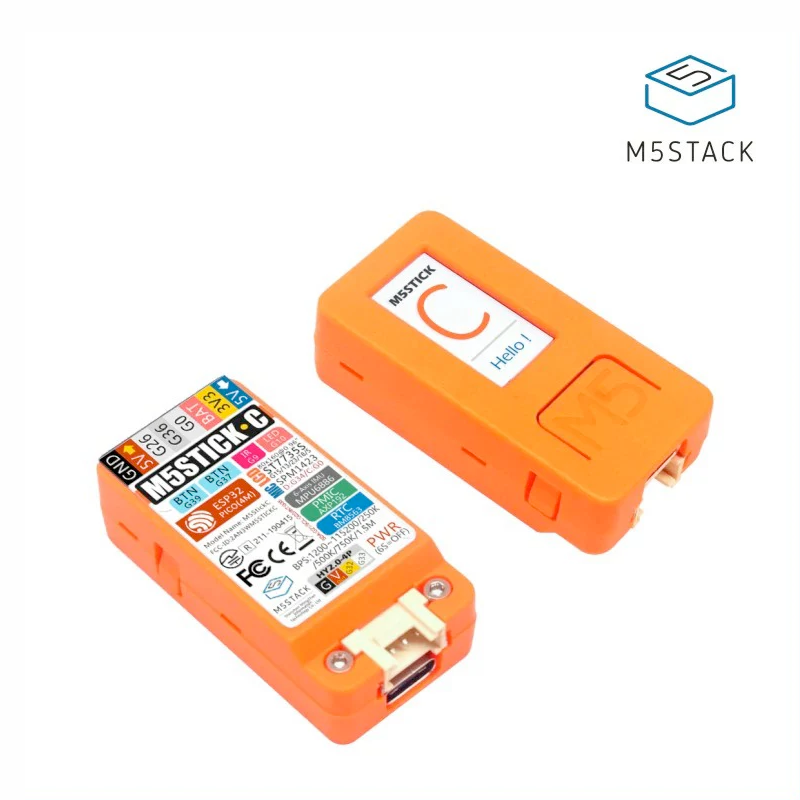

M5Stick-C

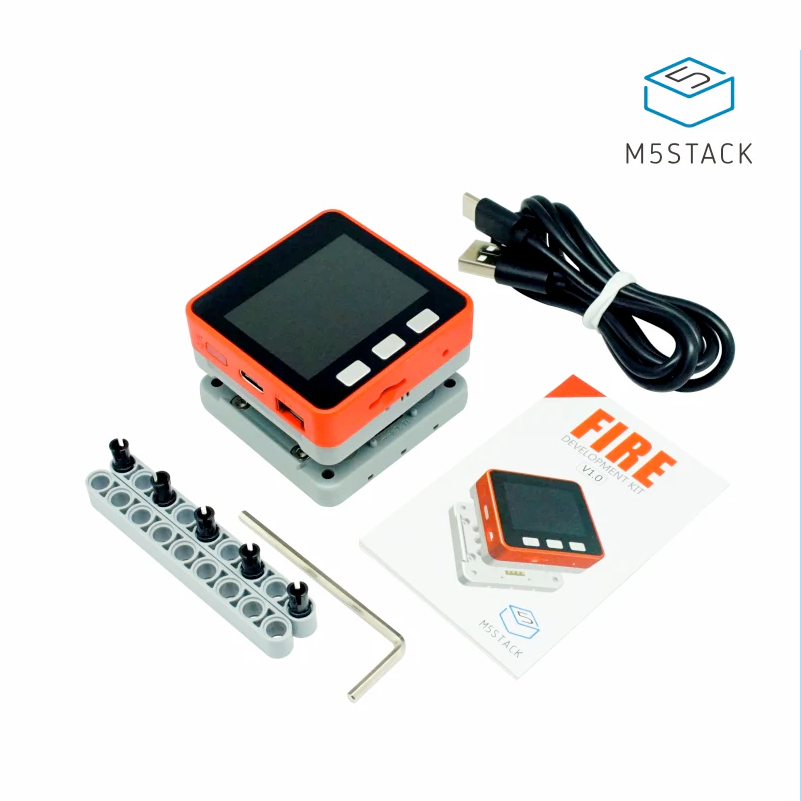

M5Stack-FIRE
