M5Stack-Timer-CAM — это плата разработки на базе микроконтроллера ESP32 с архитектурой XTENSA. Плата поддерживает максимальную частоту процессора 240 МГц и оснащена встроенной памятью 4 МБ flash и 8 МБ PSRAM.

M5Stack-Timer-CAM
Навигация
Разделы статьи
Примеры кода
Конфигурации плат

О плате M5Stack-Timer-CAM

M5Stack-Timer-CAM — это специализированная плата разработки от компании M5Stack на базе микроконтроллера ESP32 со встроенной камерой OV3660 и поддержкой LiPo аккумулятора. Плата оснащена 8 МБ PSRAM для работы с изображениями и идеальна для создания time-lapse съёмки, систем видеонаблюдения с низким энергопотреблением и проектов компьютерного зрения.

Где купить M5Stack-Timer-CAM

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для M5Stack-Timer-CAM

Связь

WiFi 802.11 b/g/n (2.4 GHz)
Bluetooth 4.2
BLE 4.2

Микроконтроллер

Модель esp32
Частота 240 МГц
Память 4 МБ + 8МБ PSRAM
Архитектура xtensa

Возможности и пины

Цифровые I/O 40
Аналоговые входы 16
PWM 17
Прерывания 16

Быстрая настройка

Конфигурации для быстрого старта на M5Stack-Timer-CAM — автоматически сгенерированы из спецификаций платы.

ESP32 240 МГц 4MB DIO Xtensa
Arduino IDE
Плата (Board) M5stack-timer-cam
Частота CPU 240 МГц
Размер Flash 4MB
Flash Mode DIO
Скорость загрузки 921600
Архитектура Xtensa

В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите M5stack-timer-cam в меню плат.

PlatformIO
[env:m5stack-timer-cam]
platform  = espressif32
board     = esp32dev
framework = arduino

; Точная конфигурация железа для M5Stack-Timer-CAM board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome
esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
M5Stack-Timer-CAM - 240 МГц ESP32
Flash: 4MB | Camera: OV3660</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py — команда прошивки
esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

Схема распиновки M5Stack-Timer-CAM

Полная справка по выводам M5Stack-Timer-CAM

Схема распиновки M5Stack-Timer-CAM

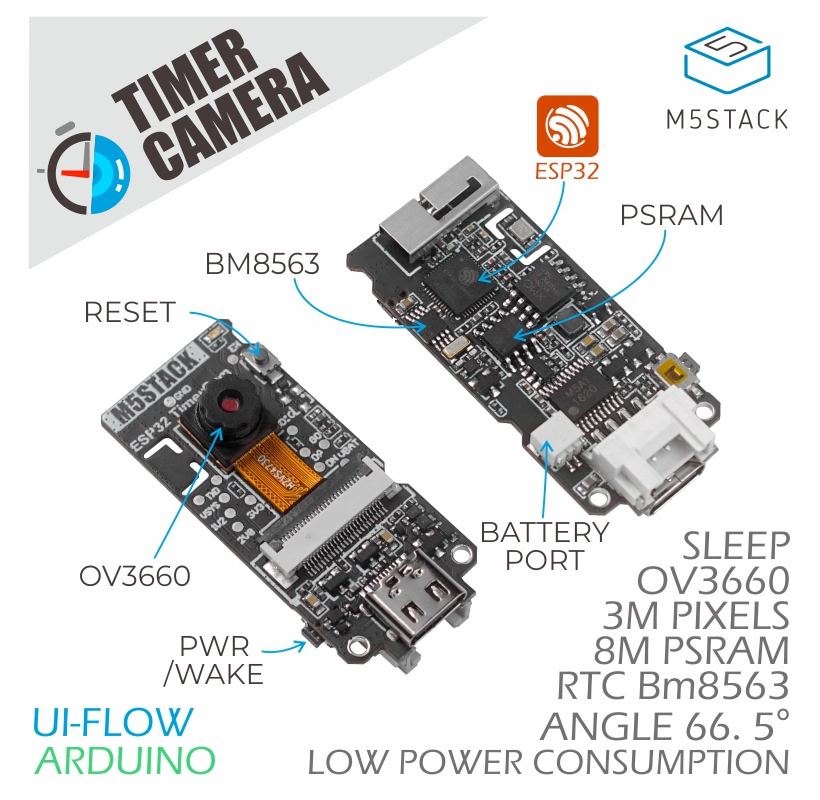

Распиновка M5Stack-Timer-CAM предоставляет доступ к 40 GPIO и множеству интерфейсов связи. Плата поддерживает Wi-Fi и Bluetooth 4.2. Присутствуют выделенные UART-пины (TX: GPIO1, RX: GPIO3), I2C-пины (SDA: GPIO4, SCL: GPIO13), SPI-пины (MISO: GPIO19, MOSI: GPIO23, SCK: GPIO18, SS: GPIO5), что позволяет подключать разнообразную периферию. ADC-пины доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и имеет встроенные DAC-каналы (GPIO25, GPIO26) для аналогового вывода. Камера подключается через интерфейс DVP.

Полезные ссылки

Даташиты и ресурсы для M5Stack-Timer-CAM

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
Пин Аналог Тач PWM Другое
0 A11 T1 PWM
1 PWM TX0
2 A12 T2 PWM
3 PWM RX0
4 A10 T0 PWM
5 PWM SS
12 A15 T5 PWM
13 A14 T4 PWM
14 A16 T6 PWM
15 A13 T3 PWM
16 PWM
17 PWM
18 PWM SCK
19 PWM MISO
21 PWM SDA
22 PWM SCL
23 PWM MOSI
25 A18 PWM DAC1
26 A19 PWM DAC2
27 A17 T7 PWM
32 A4 T9 PWM
33 A5 T8 PWM
34 A6
35 A7
36 A0
39 A3
Легенда
A0 Аналоговый вход
PWM Поддержка ШИМ
RX/TX Посл. порт
# Номер пина
