NodeMCU-32S

NodeMCU-32S — это многофункциональная плата разработки на базе микроконтроллера ESP32-WROOM-32 с архитектурой XTENSA. Плата поддерживает максимальную частоту процессора 240 МГц и оснащена встроенной памятью 4 МБ flash.

NodeMCU-32S
Навигация
Разделы статьи
Примеры кода
Конфигурации плат

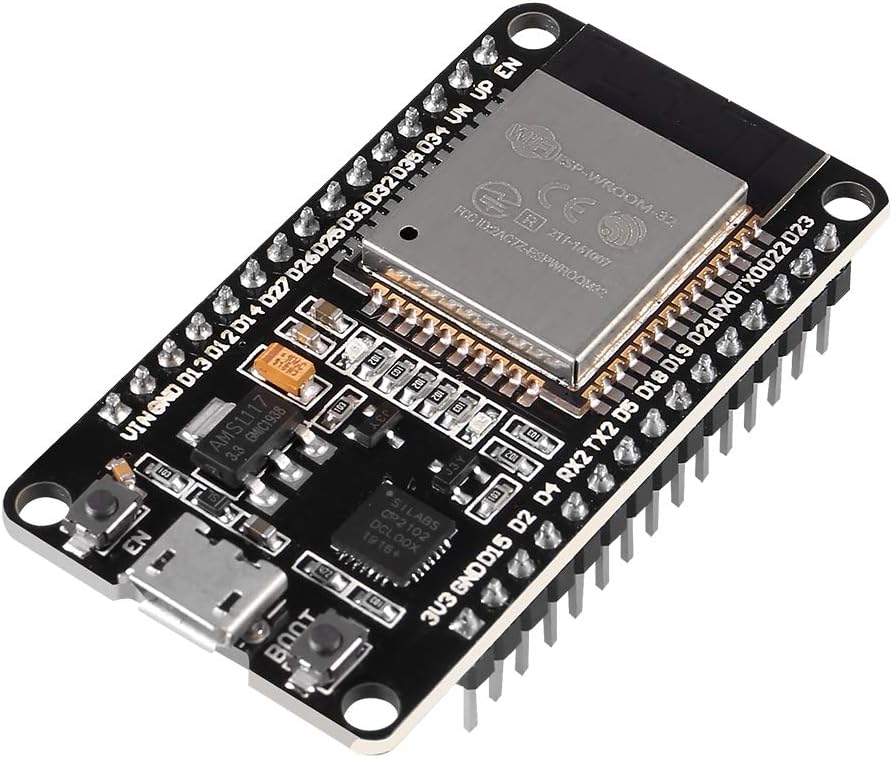

О плате NodeMCU-32S

NodeMCU-32S — это многофункциональная плата разработки на базе модуля ESP32-WROOM-32. Плата поддерживает Wi-Fi 802.11 b/g/n и Bluetooth 4.2 (BR/EDR + BLE), что делает её готовой для IoT-проектов, требующих надёжной беспроводной связи.

Форм-фактор платы совместим с макетными платами, а встроенный преобразователь CP2102 USB-to-UART позволяет подключать, программировать и прототипировать без дополнительного оборудования. На плате расположены кнопки EN (сброс) и BOOT (IO0) для удобной прошивки и входа в режим загрузки.

Встроенная PCB-антенна обеспечивает стабильную RF-производительность без необходимости внешних антенн. Плата предоставляет более 30 универсальных GPIO с поддержкой ADC, DAC, PWM, I²C, SPI, UART, ёмкостных сенсоров и многого другого.

Где купить NodeMCU-32S

Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.

Технические характеристики

Полные спецификации оборудования для NodeMCU-32S

Связь

WiFi 802.11 b/g/n (2.4 GHz)
Bluetooth 4.2
BLE 4.2

Микроконтроллер

Модель esp32
Частота 240 МГц
Память 4 МБ
Архитектура xtensa

Возможности и пины

Цифровые I/O 40
Аналоговые входы 16
PWM 19
Прерывания 16

Быстрая настройка

Конфигурации для быстрого старта на NodeMCU-32S — автоматически сгенерированы из спецификаций платы.

ESP32 240 МГц 4MB DIO Xtensa
Arduino IDE
Плата (Board) Nodemcu 32s
Частота CPU 240 МГц
Размер Flash 4MB
Flash Mode DIO
Скорость загрузки 921600
Архитектура Xtensa

В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Nodemcu 32s в меню плат.

PlatformIO
[env:nodemcu-32s]
platform  = espressif32
board     = esp32dev
framework = arduino

; Точная конфигурация железа для NodeMCU-32S board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome
esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
NodeMCU-32S - 240 МГц ESP32
Flash: 4MB | USB: CP2102</code></pre>

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py — команда прошивки
esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

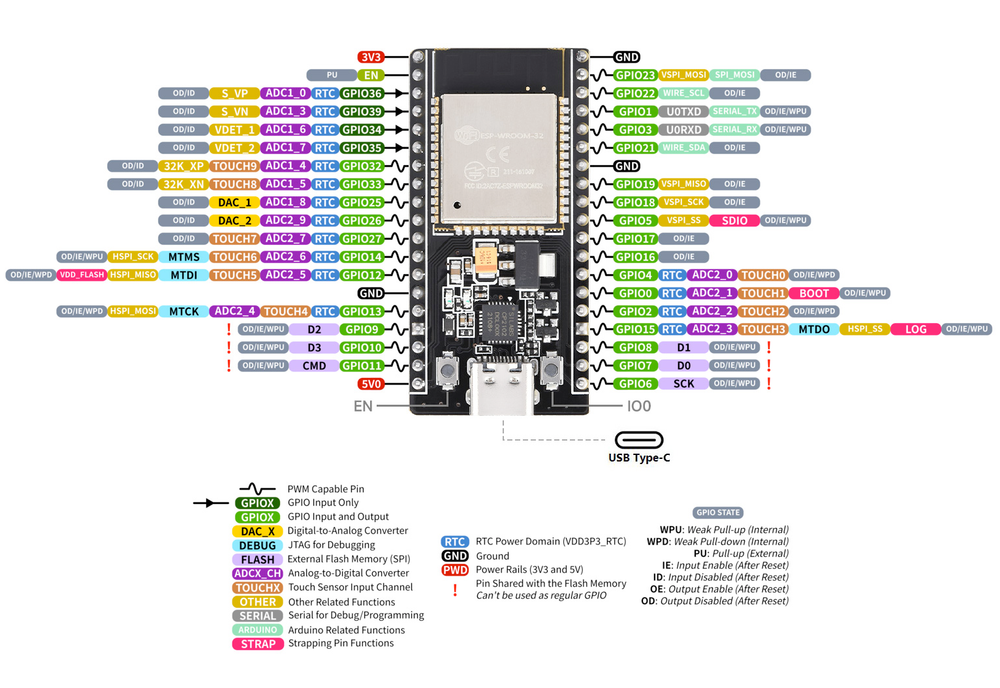

Схема распиновки NodeMCU-32S

Полная справка по выводам NodeMCU-32S

Схема распиновки NodeMCU-32S
Распиновка NodeMCU-32S предоставляет доступ ко всем функциям модуля ESP32-WROOM-32 в формате, совместимом с макетными платами. Ключевые шины питания: VIN (5V), 3V3 и несколько GND позволяют питать плату или подключать внешние датчики и исполнительные устройства.

Для последовательной связи плата имеет RX0 и TX0 (UART0, подключены к встроенному CP2102 для USB-программирования), а также дополнительную пару RX2 (GPIO16) и TX2 (GPIO17) для второго аппаратного UART. Линии I²C по умолчанию: SDA (GPIO21) и SCL (GPIO22). Порт VSPI: MOSI (GPIO23), MISO (GPIO19), SCK (GPIO18), CS (GPIO5). Альтернативный порт HSPI (GPIO12-15) доступен для подключения нескольких SPI-устройств.

На стороне аналоговых входов GPIO32–GPIO39 предоставляют каналы ADC1, а каналы ADC2 доступны на GPIO0, GPIO2, GPIO4, GPIO12-15, GPIO25-27 (ADC2 не работает при активном Wi-Fi). Два 8-битных DAC выхода находятся на GPIO25 и GPIO26. Многие пины также поддерживают ёмкостные сенсоры для создания сенсорных интерфейсов.

Все GPIO поддерживают PWM для управления яркостью светодиодов или моторами. Специальные пины EN (сброс) и BOOT (IO0) упрощают прошивку. Обратите внимание на стрепинг-пины GPIO0, GPIO2, GPIO15 — держите их в правильном состоянии во время сброса для нормального запуска.

Безопасные пины

Эти пины безопасны для использования в качестве GPIO без конфликтов загрузки или системы:

LED_BUILTIN IO21 IO22 IO23 IO19 IO18 IO32 IO33 IO25 IO26 IO27

Пионы для использования с осторожностью

Зарезервированы для критических функций. Неправильное использование может вызвать сбои загрузки или системы.

🔌 USB: IO1, IO3 (UART0 для программирования)
🛠️ Strapping: IO0, IO2, IO4, IO5, IO12, IO15 (поведение при загрузке)
🪛 JTAG: IO12, IO13, IO14 (отладка)
⚡ Flash/PSRAM: IO16, IO17 (внутренняя PSRAM)
📥 Input Only: IO34, IO35, IO36, IO39 (только вход)

Полезные ссылки

Даташиты и ресурсы для NodeMCU-32S

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26
Цифровые I/O пины
26
Пины прерываний
16
Аналоговые входы
34
PWM пины
Пин Аналог Тач PWM Другое
0 A11 T1 PWM
1 PWM TX0
2 A12 T2 PWM
3 PWM RX0
4 A10 T0 PWM
5 PWM SS
12 A15 T5 PWM
13 A14 T4 PWM
14 A16 T6 PWM
15 A13 T3 PWM
16 PWM
17 PWM
18 PWM SCK
19 PWM MISO
21 PWM SDA
22 PWM SCL
23 PWM MOSI
25 A18 PWM DAC1
26 A19 PWM DAC2
27 A17 T7 PWM
32 A4 T9 PWM
33 A5 T8 PWM
34 A6
35 A7
36 A0
39 A3
Легенда
A0 Аналоговый вход
PWM Поддержка ШИМ
RX/TX Посл. порт
# Номер пина
