ESP32 PICO-D4
ESP32 PICO-D4 — это компактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате ESP32 PICO-D4
ESP32 PICO-D4 — это ультракомпактная система в корпусе (System-in-Package, SiP), которая интегрирует микроконтроллер ESP32 SoC, flash-память и пассивные компоненты в одном минималистичном корпусе. Эта плата разработана специально для применений с ограниченным пространством на печатной плате, обеспечивая при этом полную функциональность ESP32.
Благодаря встроенной flash-памяти объёмом 4 МБ и поддержке Wi-Fi и Bluetooth, ESP32 PICO-D4 идеально подходит для компактных IoT-устройств, носимой электроники и миниатюрных встраиваемых систем. Плата поддерживает все основные протоколы связи, включая UART, I2C, SPI, ADC и PWM, что делает её универсальным решением для разнообразных проектов.
Где купить ESP32 PICO-D4
Цена от
$8 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские программы.
Технические характеристики
Полные спецификации оборудования для ESP32 PICO-D4
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на ESP32 PICO-D4 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 Pico в меню плат.
[env:pico32] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для ESP32 PICO-D4 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"ESP32 PICO-D4 - 240 МГц ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

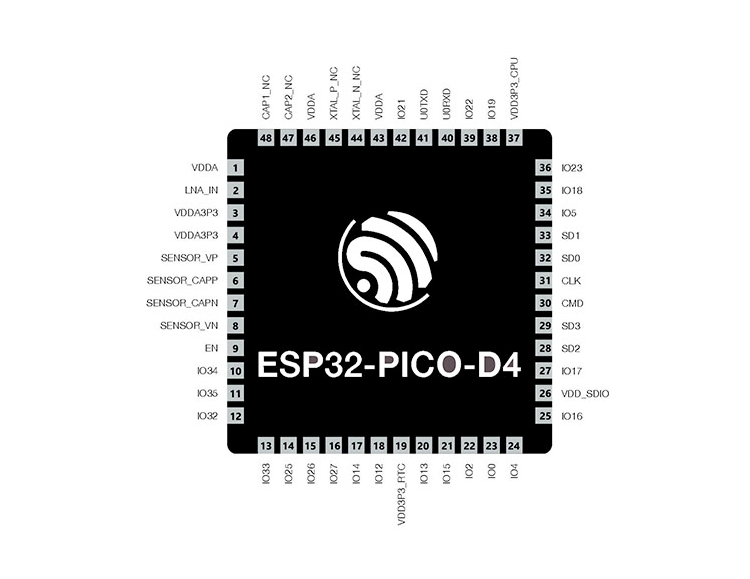

Схема распиновки ESP32 PICO-D4
Полная справка по выводам ESP32 PICO-D4
Полезные ссылки
Даташиты и ресурсы для ESP32 PICO-D4
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для ESP32 PICO-D4
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
