Dongsen Tech Pocket 32
Dongsen Tech Pocket 32 — это ультракомпактная отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате Dongsen Tech Pocket 32
Dongsen Tech Pocket 32 — это ультракомпактная плата разработки на базе микроконтроллера ESP32, разработанная специально для мобильных проектов и применений с ограниченным пространством. Благодаря своим миниатюрным размерам и наличию микро-USB порта, эта плата идеально подходит для носимых устройств, портативных гаджетов и компактных IoT-решений.
Плата поддерживает подключение LiPo-аккумулятора, что делает её отличным выбором для автономных мобильных проектов. Несмотря на компактные размеры, Pocket 32 сохраняет всю функциональность ESP32: Wi-Fi, Bluetooth, 40 выводов GPIO, поддержку различных протоколов связи (UART, I2C, SPI, ADC, PWM) и встроенную flash-память объёмом 4 МБ.
Где купить Dongsen Tech Pocket 32
Цена от
$7 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские программы.
Технические характеристики
Полные спецификации оборудования для Dongsen Tech Pocket 32
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на Dongsen Tech Pocket 32 — автоматически сгенерированы из спецификаций платы.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Pocket32 в меню плат.
[env:pocket_32] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для Dongsen Tech Pocket 32 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esp32: board: esp32dev framework: type: arduino # или "esp-idf"Dongsen Tech Pocket 32 - 240 МГц ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.bin
Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки Dongsen Tech Pocket 32
Полная справка по выводам Dongsen Tech Pocket 32
Изображение распиновки недоступно. Пожалуйста, обратитесь к официальной документации производителя для получения подробной схемы распиновки.
Полезные ссылки
Даташиты и ресурсы для Dongsen Tech Pocket 32
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для Dongsen Tech Pocket 32
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
Похожие платы
Другие платы разработки на базе микроконтроллера ESP32

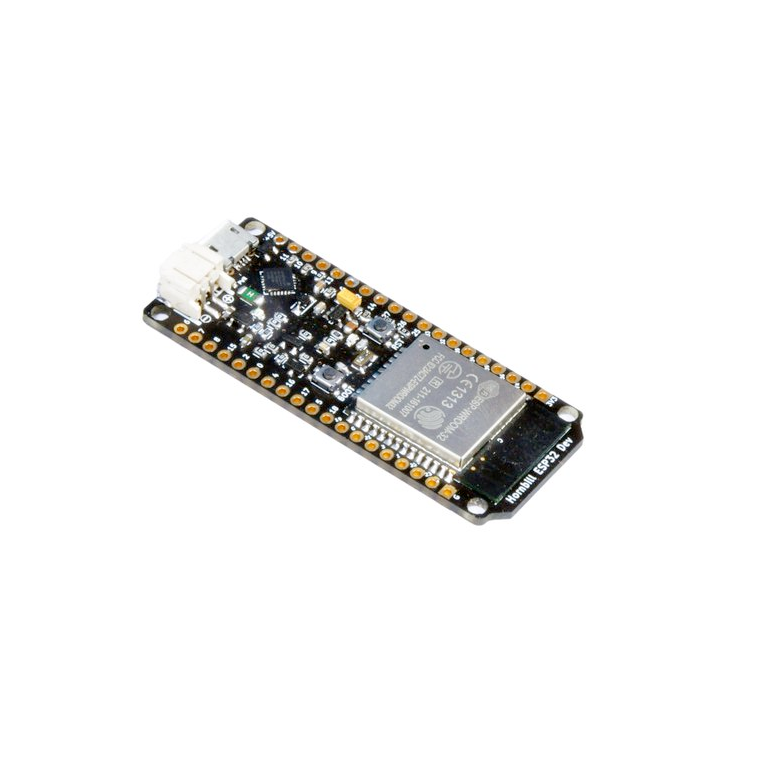

Hornbill ESP32 Dev
Плата разработки на базе ESP32 с архитектурой XTENSA для универсальных IoT-проектов.
Подробнее

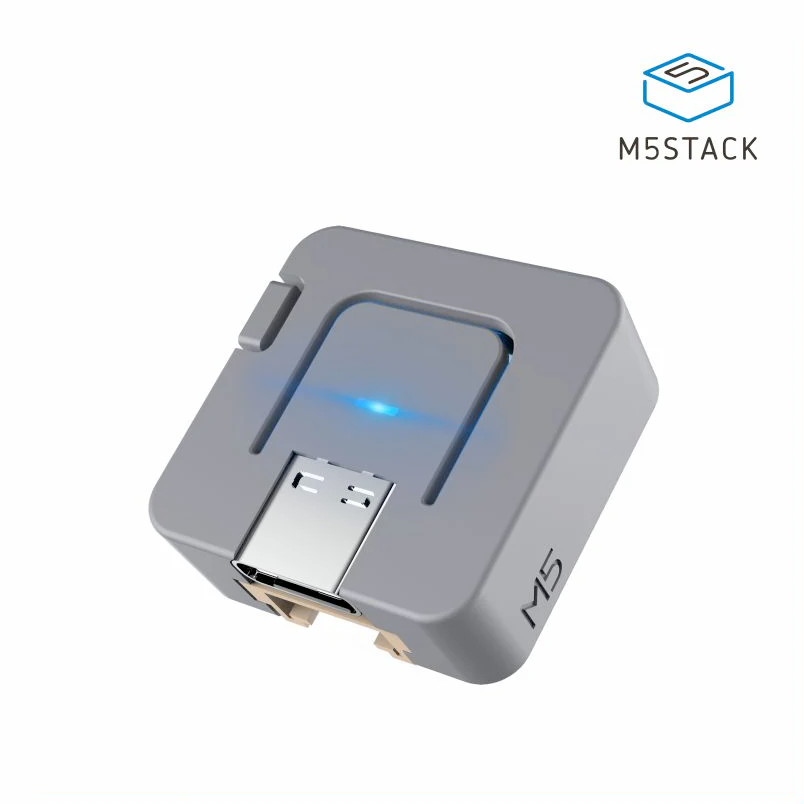

M5Stack-ATOM
Миниатюрная плата ESP32 в компактном корпусе с кнопкой и светодиодом для быстрых проектов.
Подробнее

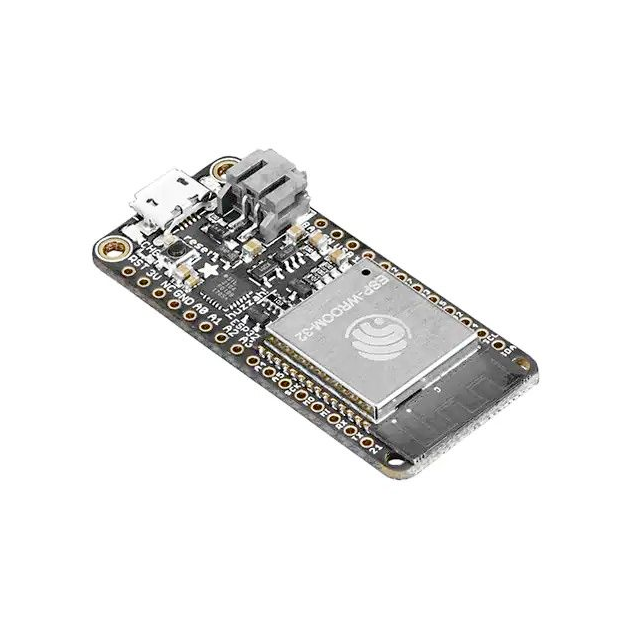

Adafruit ESP32 Feather
