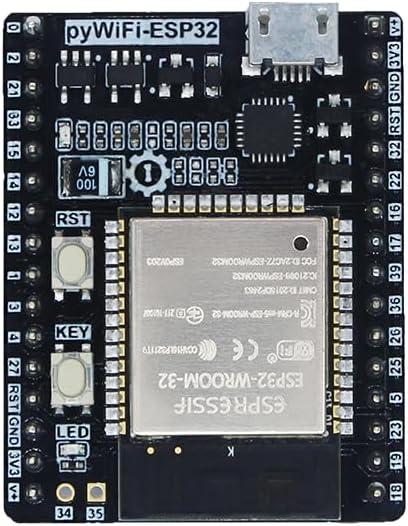

pyWiFi-ESP32 Development Board Kit
pyWiFi-ESP32 Development Board Kit — это комплексный набор для разработки на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Он обеспечивает максимальную частоту процессора 240 МГц и оснащён 4 МБ flash-памяти.
О плате pyWiFi-ESP32 Development Board Kit
pyWiFi-ESP32 — это комплексный набор для разработки на базе микроконтроллера ESP32, предназначенный для программирования на MicroPython и создания IoT-приложений. Он оснащён интегрированными модулями Wi-Fi 802.11 b/g/n и Bluetooth 4.2 + BLE для беспроводной связи.
Набор приводится в действие двухъядерным 32-битным процессором Xtensa LX6 с частотой до 240 МГц, имеет 4 МБ flash-памяти и 520 КБ SRAM, что делает его идеальным для IoT-проектов, домашней автоматизации и образовательных целей.
В комплект входит множество датчиков: датчик атмосферного давления, датчик уровня воды, датчик влажности почвы, ультразвуковой датчик, инфракрасный датчик присутствия и фотоэлектрический датчик. Также в набор входят плата расширения pyBase, 0.96" OLED-дисплей и кабель Micro USB.
Где купить pyWiFi-ESP32 Development Board Kit
Цена от
$15 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через Amazon Associates.
Технические характеристики
Полные спецификации оборудования для pyWiFi-ESP32 Development Board Kit
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на pyWiFi-ESP32 Development Board Kit.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Esp32 Dev в меню плат.
[env:pywifi-esp32] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для pyWiFi-ESP32 board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

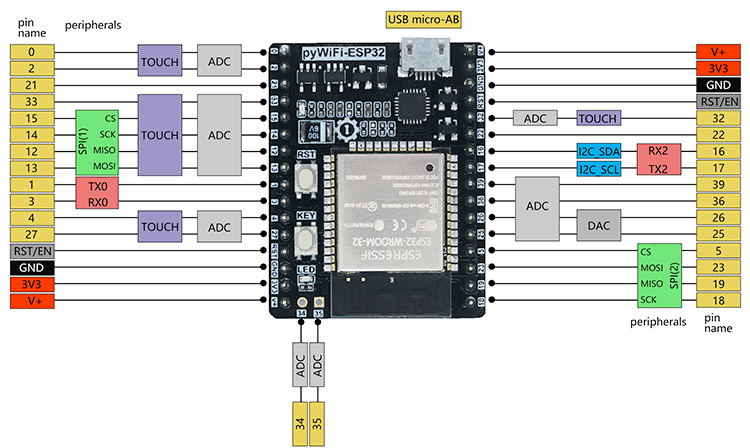

Схема распиновки pyWiFi-ESP32
Полная справка по выводам pyWiFi-ESP32 Development Board Kit
Безопасные пины для использования
Эти пины безопасны для общего использования GPIO без конфликтов загрузки или системы.
Полезные ссылки
Даташиты и ресурсы для pyWiFi-ESP32 Development Board Kit
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для pyWiFi-ESP32 Development Board Kit
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO |
| Максимальный размер | 4МБ |
