RedPill(+) ESP32-S3
RedPill(+) ESP32-S3 — это отладочная плата на базе мощного микроконтроллера ESP32S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти.
О плате RedPill(+) ESP32-S3
RedPill(+) ESP32-S3 — это плата разработки на базе микроконтроллера ESP32-S3, предназначенная для образовательных целей и быстрого прототипирования. Она оснащена 8 МБ flash-памяти и поддерживает Wi-Fi и Bluetooth 5.0 LE для современной беспроводной связи.
Плата предлагает 48 выводов GPIO, 20 аналоговых входов и 22 канала PWM, что делает её отличным выбором для сложных проектов с множеством датчиков и исполнительных механизмов. Встроенный светодиод подключён к GPIO 3 для удобной отладки.
Где купить RedPill(+) ESP32-S3
Цена от
$10 за штуку
Цены могут меняться. Мы получаем комиссию от покупок через партнёрские программы.
Технические характеристики
Полные спецификации оборудования для RedPill(+) ESP32-S3
Связь
Микроконтроллер
✨ Возможности и пины
Быстрая настройка
Конфигурации для быстрого старта на RedPill(+) ESP32-S3.
В Arduino IDE 2.0 откройте Boards Manager, найдите "esp32" от Espressif и установите пакет. Выберите Redpill Esp32s3 в меню плат.
[env:redpill_esp32s3] platform = espressif32 board = esp32-s3-devkitm-1 framework = arduino
; Точная конфигурация железа для RedPill(+) ESP32-S3 board_build.mcu = esp32s3 board_build.f_cpu = 240000000L board_build.flash_size = 8MB board_build.flash_mode = dio board_upload.flash_size = 8MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
esptool.py \
--chip esp32s3 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 8MB \
0x0 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0
Схема распиновки RedPill(+) ESP32-S3
Полная справка по выводам RedPill(+) ESP32-S3
Изображение распиновки недоступно. Пожалуйста, обратитесь к официальной документации производителя.
Полезные ссылки
Даташиты и ресурсы для RedPill(+) ESP32-S3
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32-S3
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 1 | A0 | T1 | PWM | SDA |
| 2 | A1 | T2 | PWM | SCL |
| 3 | A2 | T3 | PWM | |
| 4 | A3 | T4 | PWM | |
| 5 | A4 | T5 | PWM | |
| 6 | A5 | T6 | PWM | |
| 7 | A6 | T7 | PWM | |
| 8 | A7 | T8 | PWM | |
| 9 | A8 | T9 | PWM | |
| 10 | A9 | T10 | PWM | SS |
| 11 | A10 | T11 | PWM | MOSI |
| 12 | A11 | T12 | PWM | SCK |
| 13 | A12 | T13 | PWM | MISO |
| 14 | A13 | T14 | PWM | |
| 15 | A14 | PWM | ||
| 16 | A15 | PWM | ||
| 17 | A16 | PWM | ||
| 18 | A17 | PWM | ||
| 19 | A18 | PWM | USB_D- | |
| 20 | A19 | PWM | USB_D+ | |
| 21 | PWM | |||
| 35 | PWM | |||
| 36 | PWM | |||
| 37 | PWM | |||
| 38 | PWM | |||
| 39 | PWM | |||
| 40 | PWM | |||
| 41 | PWM | |||
| 42 | PWM | |||
| 43 | PWM | TX0 | ||
| 44 | PWM | RX0 | ||
| 45 | PWM | |||
| 46 | PWM | |||
| 47 | PWM | |||
| 48 | PWM | RGB_LED |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для RedPill(+) ESP32-S3
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x0 |
| Режим Flash | DIO |
| Максимальный размер | 8МБ |
Похожие платы

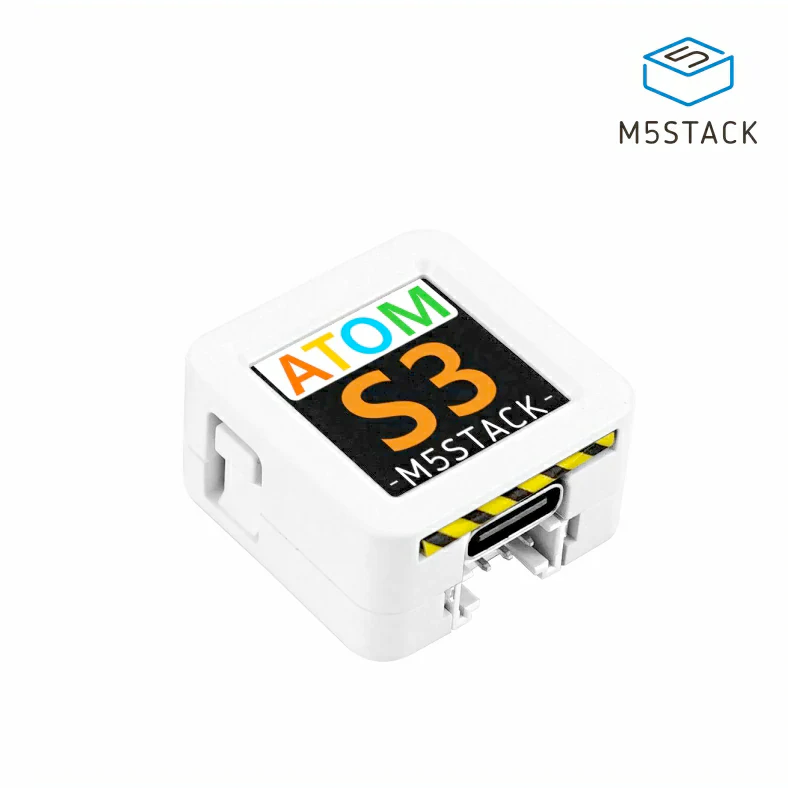

Другие платы разработки на базе микроконтроллера ESP32S3
