S.ODI Ultra v1

S.ODI Ultra v1 — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате S.ODI Ultra v1

S.ODI Ultra v1 — отладочная плата на базе микроконтроллера ESP32 с тонким профилем и поддержкой аккумуляторов. Плата идеально подходит для носимых и портативных беспроводных устройств. Поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, что обеспечивает гибкие возможности беспроводной связи. Компактный дизайн и поддержка батарей делают её отличным выбором для мобильных проектов.

Технические характеристики

Полные спецификации оборудования для S.ODI Ultra v1

Связь

WiFi802.11 b/g/n

Bluetooth4.2

BLE4.2

Микроконтроллер

МодельESP32

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности

Цифровые I/O40

Аналоговые входы16

PWM19

Прерывания16

Скачать полный даташит

Быстрая настройка

ESP32 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Esp32 Dev
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Esp32 Dev" для S.ODI Ultra v1.

PlatformIO

[env:S_ODI_Ultra]
platform  = espressif32
board     = esp32dev
framework = arduino
; Точная конфигурация железа для S.ODI Ultra v1
board_build.mcu        = esp32
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32dev
  framework:
    type: arduino   # или "esp-idf"
S.ODI Ultra v1 - 240 МГц ESP32
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

Схема распиновки S.ODI Ultra v1

Полная справка по выводам S.ODI Ultra v1

Распиновка S.ODI Ultra v1 предоставляет доступ к 40 GPIO и интерфейсам связи. Плата имеет пины питания, UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS). ADC-пины (16 каналов) доступны для работы с аналоговыми сигналами, включая два DAC-канала. Плата поддерживает PWM (19 каналов) и другие цифровые функции, включая встроенный светодиод.

Полезные ссылки

Даташиты и ресурсы для S.ODI Ultra v1

Даташит ESP32

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для S.ODI Ultra v1

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 DEV” ДЛЯ S.ODI ULTRA V1. PLATFORMIO [ENV:S_ODI_ULTRA] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ S.ODI ULTRA V1 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” S.ODI ULTRA V1 - 240 МГЦ ESP32 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ S.ODI ULTRA V1 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ S.ODI ULTRA V1 РАСПИНОВКА S.ODI ULTRA V1 ПРЕДОСТАВЛЯЕТ ДОСТУП К 40 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (16 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (19 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ S.ODI ULTRA V1 ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 DEV” ДЛЯ S.ODI ULTRA V1. PLATFORMIO [ENV:S_ODI_ULTRA] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ S.ODI ULTRA V1 BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” S.ODI ULTRA V1 - 240 МГЦ ESP32 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ S.ODI ULTRA V1 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ S.ODI ULTRA V1 РАСПИНОВКА S.ODI ULTRA V1 ПРЕДОСТАВЛЯЕТ ДОСТУП К 40 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (16 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (19 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ S.ODI ULTRA V1 ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки s.odi ultra v1

полная справка по выводам s.odi ultra v1

распиновка s.odi ultra v1 предоставляет доступ к 40 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины (16 каналов) доступны для работы с аналоговыми сигналами, включая два dac-канала. плата поддерживает pwm (19 каналов) и другие цифровые функции, включая встроенный светодиод.

полезные ссылки

даташиты и ресурсы для s.odi ultra v1

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки s.odi ultra v1

полная справка по выводам s.odi ultra v1

распиновка s.odi ultra v1 предоставляет доступ к 40 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины (16 каналов) доступны для работы с аналоговыми сигналами, включая два dac-канала. плата поддерживает pwm (19 каналов) и другие цифровые функции, включая встроенный светодиод.

полезные ссылки

даташиты и ресурсы для s.odi ultra v1

даташит esp32

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32

26

Цифровые I/O пины

26

Пины прерываний

16

Аналоговые входы

34

PWM пины

Пин	Аналог	Тач	PWM	Другое
0	A11	T1	PWM
1			PWM	TX0
2	A12	T2	PWM
3			PWM	RX0
4	A10	T0	PWM
5			PWM	SS
12	A15	T5	PWM
13	A14	T4	PWM
14	A16	T6	PWM
15	A13	T3	PWM
16			PWM
17			PWM
18			PWM	SCK
19			PWM	MISO
21			PWM	SDA
22			PWM	SCL
23			PWM	MOSI
25	A18		PWM	DAC1
26	A19		PWM	DAC2
27	A17	T7	PWM
32	A4	T9	PWM
33	A5	T8	PWM
34	A6
35	A7
36	A0
39	A3

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

S.ODI Ultra v1

S.ODI Ultra v1

О плате S.ODI Ultra v1

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

S.ODI Ultra v1 - 240 МГц ESP32

`Flash: 4MB | USB: N/A`

esptool.py

Схема распиновки S.ODI Ultra v1

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

S.ODI ULTRA V1 - 240 МГЦ ESP32

FLASH: 4MB | USB: N/A

S.ODI ULTRA V1 - 240 МГЦ ESP32

FLASH: 4МБ | USB: N/A

схема распиновки s.odi ultra v1

полезные ссылки

Маппинг пинов

схема распиновки s.odi ultra v1

полезные ссылки

Маппинг пинов

Похожие платы

Silicognition wESP32

Metro ESP-32

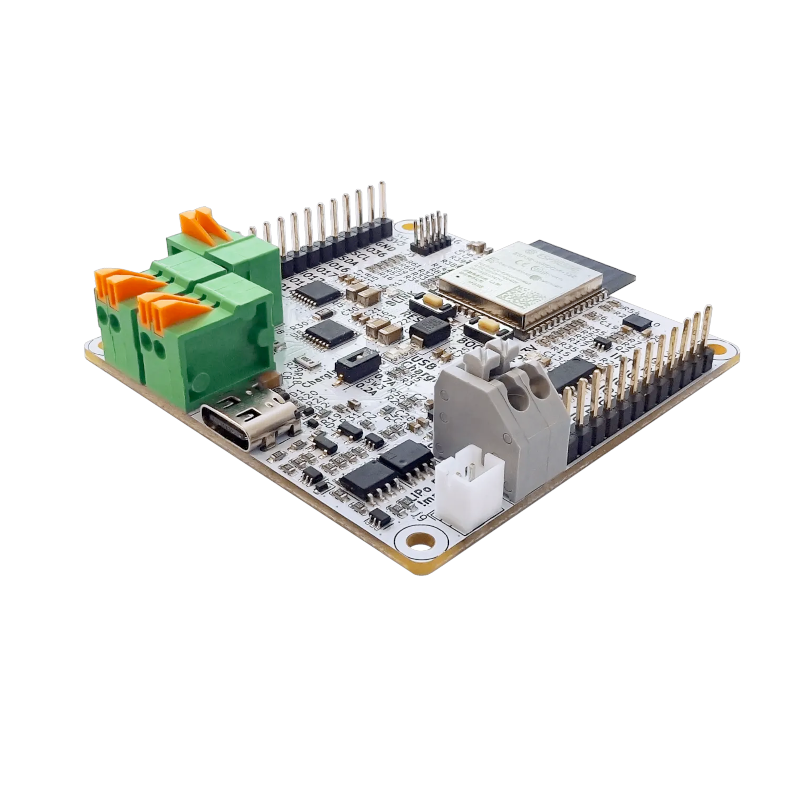

RoboHeart Hercules
