SparkFun ESP32 IoT RedBoard
SparkFun ESP32 IoT RedBoard — это отладочная плата на базе мощного микроконтроллера ESP32 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.
О плате SparkFun ESP32 IoT RedBoard
SparkFun ESP32 IoT RedBoard — простая в использовании отладочная плата на базе микроконтроллера ESP32 с поддержкой Qwiic. Плата идеально подходит для использования в учебных классах и быстрого прототипирования IoT-приложений. Поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 4.2 и BLE 4.2, что обеспечивает гибкие возможности беспроводной связи. Встроенный RGB-светодиод и поддержка Qwiic упрощают подключение датчиков и периферийных устройств.Технические характеристики
Полные спецификации оборудования для SparkFun ESP32 IoT RedBoard
Быстрая настройка
Arduino IDE
| Плата (Board) | Esp32 Iot Redboard |
| Частота CPU | 240 МГц |
| Размер Flash | 4 МБ |
| Flash Mode | DIO |
| Скорость загрузки | 921600 |
| Архитектура | Xtensa |
В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Esp32 Iot Redboard" для SparkFun ESP32 IoT RedBoard.
PlatformIO
[env:sparkfun_esp32_iot_redboard] platform = espressif32 board = esp32dev framework = arduino
; Точная конфигурация железа для SparkFun ESP32 IoT RedBoard board_build.mcu = esp32 board_build.f_cpu = 240000000L board_build.flash_size = 4MB board_build.flash_mode = dio board_upload.flash_size = 4MB
Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.
ESPHome
esp32: board: esp32dev framework: type: arduino # или "esp-idf"SparkFun ESP32 IoT RedBoard - 240 МГц ESP32
Flash: 4MB | USB: N/A
Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.
esptool.py
esptool.py \
--chip esp32 \
--baud 921600 \
write_flash \
--flash_mode dio \
--flash_size 4MB \
0x1000 bootloader.bin \
0x8000 partitions.bin \
0xe000 boot_app0.bin \
0x10000 firmware.binУстановка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000
Схема распиновки SparkFun ESP32 IoT RedBoard
Полная справка по выводам SparkFun ESP32 IoT RedBoard
Полезные ссылки
Даташиты и ресурсы для SparkFun ESP32 IoT RedBoard
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Инструменты и конфигурация
Настройки сборки и загрузки по умолчанию для SparkFun ESP32 IoT RedBoard
| Настройка | Значение |
|---|---|
| Инструмент загрузчика | esptool_py |
| Инструмент сетевой загрузки | esp_ota |
| Адрес загрузчика | 0x1000 |
| Режим Flash | DIO
СКОРОСТЬ ЗАГРУЗКИ921600
АРХИТЕКТУРАXTENSA
В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 IOT REDBOARD” ДЛЯ SPARKFUN ESP32 IOT REDBOARD. PLATFORMIO [ENV:SPARKFUN_ESP32_IOT_REDBOARD] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ SPARKFUN ESP32 IOT REDBOARD BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” SPARKFUN ESP32 IOT REDBOARD - 240 МГЦ ESP32FLASH: 4MB | USB: N/AВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY СХЕМА РАСПИНОВКИ SPARKFUN ESP32 IOT REDBOARD ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ SPARKFUN ESP32 IOT REDBOARD РАСПИНОВКА SPARKFUN ESP32 IOT REDBOARD ПРЕДОСТАВЛЯЕТ ДОСТУП К 40 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (16 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (19 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ RGB-СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ SPARKFUN ESP32 IOT REDBOARD ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ |
| Максимальный размер | 4 МБ
FLASH MODEDIO
СКОРОСТЬ ЗАГРУЗКИ921600
АРХИТЕКТУРАXTENSA
В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32 IOT REDBOARD” ДЛЯ SPARKFUN ESP32 IOT REDBOARD. PLATFORMIO [ENV:SPARKFUN_ESP32_IOT_REDBOARD] PLATFORM = ESPRESSIF32 BOARD = ESP32DEV FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ SPARKFUN ESP32 IOT REDBOARD BOARD_BUILD.MCU = ESP32 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32DEV FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” SPARKFUN ESP32 IOT REDBOARD - 240 МГЦ ESP32FLASH: 4МБ | USB: N/AВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY СХЕМА РАСПИНОВКИ SPARKFUN ESP32 IOT REDBOARD ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ SPARKFUN ESP32 IOT REDBOARD РАСПИНОВКА SPARKFUN ESP32 IOT REDBOARD ПРЕДОСТАВЛЯЕТ ДОСТУП К 40 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (16 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (19 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ RGB-СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ SPARKFUN ESP32 IOT REDBOARD ДАТАШИТ ESP32 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ |
схема распиновки sparkfun esp32 iot redboard
полная справка по выводам sparkfun esp32 iot redboard
полезные ссылки
даташиты и ресурсы для sparkfun esp32 iot redboard
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
схема распиновки sparkfun esp32 iot redboard
полная справка по выводам sparkfun esp32 iot redboard
полезные ссылки
даташиты и ресурсы для sparkfun esp32 iot redboard
Маппинг пинов
Полная распиновка и соответствие GPIO для ESP32
| Пин | Аналог | Тач | PWM | Другое |
|---|---|---|---|---|
| 0 | A11 | T1 | PWM | |
| 1 | PWM | TX0 | ||
| 2 | A12 | T2 | PWM | |
| 3 | PWM | RX0 | ||
| 4 | A10 | T0 | PWM | |
| 5 | PWM | SS | ||
| 12 | A15 | T5 | PWM | |
| 13 | A14 | T4 | PWM | |
| 14 | A16 | T6 | PWM | |
| 15 | A13 | T3 | PWM | |
| 16 | PWM | |||
| 17 | PWM | |||
| 18 | PWM | SCK | ||
| 19 | PWM | MISO | ||
| 21 | PWM | SDA | ||
| 22 | PWM | SCL | ||
| 23 | PWM | MOSI | ||
| 25 | A18 | PWM | DAC1 | |
| 26 | A19 | PWM | DAC2 | |
| 27 | A17 | T7 | PWM | |
| 32 | A4 | T9 | PWM | |
| 33 | A5 | T8 | PWM | |
| 34 | A6 | |||
| 35 | A7 | |||
| 36 | A0 | |||
| 39 | A3 |
Похожие платы
Другие платы разработки на базе микроконтроллера ESP32
BPI-BIT
Плата разработки BPI-BIT на базе микроконтроллера ESP32 с архитектурой XTENSA.
Adafruit Feather ESP32 V2
Плата разработки Adafruit Feather ESP32 V2 на базе микроконтроллера ESP32 с архитектурой XTENSA.

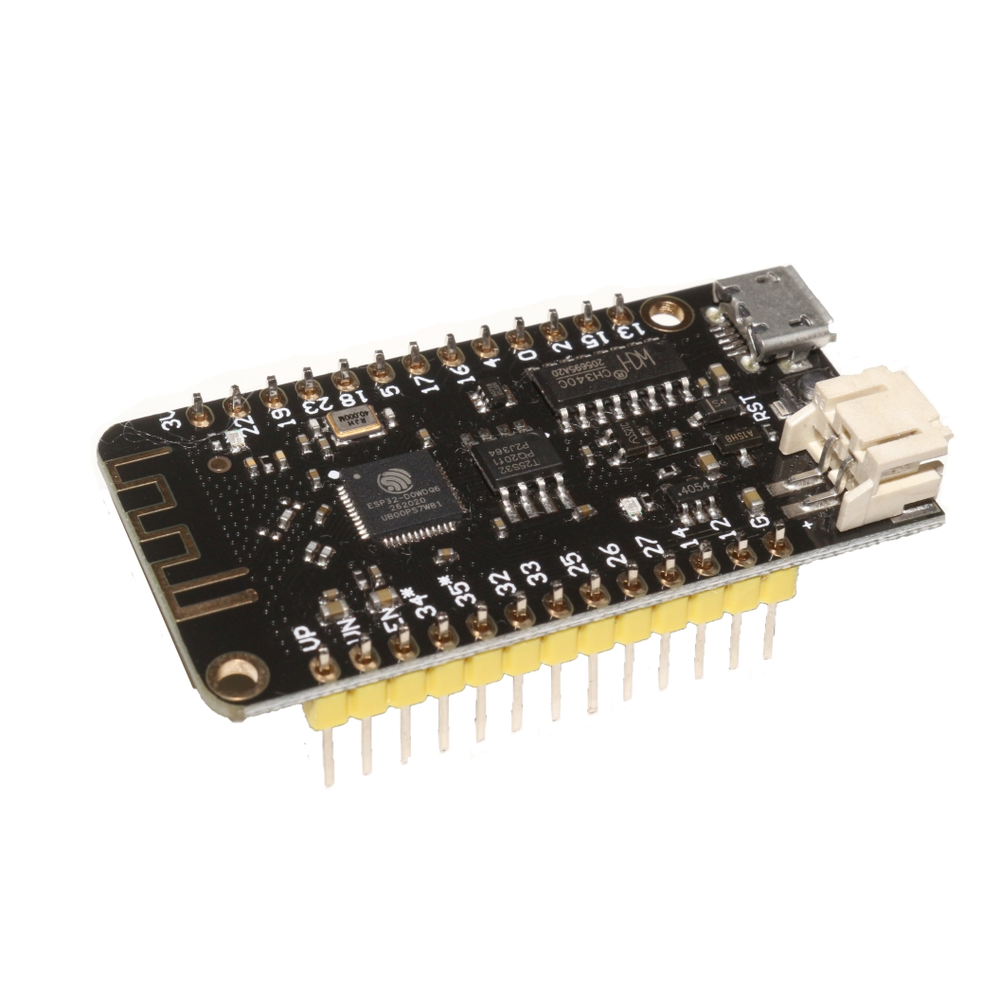

ESP32 Lite V1.0.0
