SparkFun ESP32-S2 Thing Plus

SparkFun ESP32-S2 Thing Plus — это отладочная плата на базе мощного микроконтроллера ESP32S2 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате SparkFun ESP32-S2 Thing Plus

SparkFun ESP32-S2 Thing Plus — отладочная плата на базе микроконтроллера ESP32S2, совместимая с форм-фактором Feather. Плата оснащена USB и поддержкой Li-Po аккумуляторов, что делает её идеальной для безопасных IoT-приложений и аппаратного прототипирования. Поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), но не имеет Bluetooth/BLE, что компенсируется улучшенной безопасностью и энергоэффективностью ESP32S2.

Технические характеристики

Полные спецификации оборудования для SparkFun ESP32-S2 Thing Plus

Связь

WiFi802.11 b/g/n

Bluetooth—

BLE—

Микроконтроллер

МодельESP32S2

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности

Цифровые I/O48

Аналоговые входы20

PWM28

Прерывания46

Скачать полный даташит

Быстрая настройка

ESP32S2 240 МГц 4 МБ QIO XTENSA

Arduino IDE

Плата (Board)	Esp32s2 Thing Plus
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	QIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Esp32s2 Thing Plus" для SparkFun ESP32-S2 Thing Plus.

PlatformIO

[env:sparkfun_esp32s2_thing_plus]
platform  = espressif32
board     = esp32-s2-saola-1
framework = arduino
; Точная конфигурация железа для SparkFun ESP32-S2 Thing Plus
board_build.mcu        = esp32s2
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = qio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s2-saola-1
  framework:
    type: arduino   # или "esp-idf"
SparkFun ESP32-S2 Thing Plus - 240 МГц ESP32S2
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32s2 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

Схема распиновки SparkFun ESP32-S2 Thing Plus

Полная справка по выводам SparkFun ESP32-S2 Thing Plus

Распиновка SparkFun ESP32-S2 Thing Plus предоставляет доступ к 48 GPIO и интерфейсам связи. Плата имеет пины питания, UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS). ADC-пины (20 каналов) доступны для работы с аналоговыми сигналами, включая два DAC-канала. Плата поддерживает PWM (28 каналов) и другие цифровые функции, включая встроенный светодиод.

Полезные ссылки

Даташиты и ресурсы для SparkFun ESP32-S2 Thing Plus

Даташит ESP32S2

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S2

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

46

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM
2	A1	T2	PWM
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM
11	A10	T11	PWM
12	A11	T12	PWM
13	A12	T13	PWM
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM	DAC1
18	A17		PWM	DAC2
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
26			PWM
33			PWM	SDA
34			PWM	SCL
35			PWM	SCK
36			PWM	MISO
37			PWM	MOSI
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM	SS
43			PWM	TX0
44			PWM	RX0
45			PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для SparkFun ESP32-S2 Thing Plus

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	QIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32S2 THING PLUS” ДЛЯ SPARKFUN ESP32-S2 THING PLUS. PLATFORMIO [ENV:SPARKFUN_ESP32S2_THING_PLUS] PLATFORM = ESPRESSIF32 BOARD = ESP32-S2-SAOLA-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ SPARKFUN ESP32-S2 THING PLUS BOARD_BUILD.MCU = ESP32S2 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S2-SAOLA-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” SPARKFUN ESP32-S2 THING PLUS - 240 МГЦ ESP32S2 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S2 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ SPARKFUN ESP32-S2 THING PLUS ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ SPARKFUN ESP32-S2 THING PLUS РАСПИНОВКА SPARKFUN ESP32-S2 THING PLUS ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (28 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ SPARKFUN ESP32-S2 THING PLUS ДАТАШИТ ESP32S2 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEQIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “ESP32S2 THING PLUS” ДЛЯ SPARKFUN ESP32-S2 THING PLUS. PLATFORMIO [ENV:SPARKFUN_ESP32S2_THING_PLUS] PLATFORM = ESPRESSIF32 BOARD = ESP32-S2-SAOLA-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ SPARKFUN ESP32-S2 THING PLUS BOARD_BUILD.MCU = ESP32S2 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S2-SAOLA-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” SPARKFUN ESP32-S2 THING PLUS - 240 МГЦ ESP32S2 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S2 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ SPARKFUN ESP32-S2 THING PLUS ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ SPARKFUN ESP32-S2 THING PLUS РАСПИНОВКА SPARKFUN ESP32-S2 THING PLUS ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM (28 КАНАЛОВ) И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ SPARKFUN ESP32-S2 THING PLUS ДАТАШИТ ESP32S2 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки sparkfun esp32-s2 thing plus

полная справка по выводам sparkfun esp32-s2 thing plus

распиновка sparkfun esp32-s2 thing plus предоставляет доступ к 48 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины (20 каналов) доступны для работы с аналоговыми сигналами, включая два dac-канала. плата поддерживает pwm (28 каналов) и другие цифровые функции, включая встроенный светодиод.

полезные ссылки

даташиты и ресурсы для sparkfun esp32-s2 thing plus

даташит esp32s2

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S2

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

46

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM
2	A1	T2	PWM
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM
11	A10	T11	PWM
12	A11	T12	PWM
13	A12	T13	PWM
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM	DAC1
18	A17		PWM	DAC2
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
26			PWM
33			PWM	SDA
34			PWM	SCL
35			PWM	SCK
36			PWM	MISO
37			PWM	MOSI
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM	SS
43			PWM	TX0
44			PWM	RX0
45			PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки sparkfun esp32-s2 thing plus

полная справка по выводам sparkfun esp32-s2 thing plus

распиновка sparkfun esp32-s2 thing plus предоставляет доступ к 48 gpio и интерфейсам связи. плата имеет пины питания, uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck, ss). adc-пины (20 каналов) доступны для работы с аналоговыми сигналами, включая два dac-канала. плата поддерживает pwm (28 каналов) и другие цифровые функции, включая встроенный светодиод.

полезные ссылки

даташиты и ресурсы для sparkfun esp32-s2 thing plus

даташит esp32s2

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S2

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

46

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM
2	A1	T2	PWM
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM
11	A10	T11	PWM
12	A11	T12	PWM
13	A12	T13	PWM
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM	DAC1
18	A17		PWM	DAC2
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
26			PWM
33			PWM	SDA
34			PWM	SCL
35			PWM	SCK
36			PWM	MISO
37			PWM	MOSI
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM	SS
43			PWM	TX0
44			PWM	RX0
45			PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

SparkFun ESP32-S2 Thing Plus

SparkFun ESP32-S2 Thing Plus

О плате SparkFun ESP32-S2 Thing Plus

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

SparkFun ESP32-S2 Thing Plus - 240 МГц ESP32S2

`Flash: 4MB | USB: N/A`

esptool.py

Схема распиновки SparkFun ESP32-S2 Thing Plus

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

SPARKFUN ESP32-S2 THING PLUS - 240 МГЦ ESP32S2

FLASH: 4MB | USB: N/A

SPARKFUN ESP32-S2 THING PLUS - 240 МГЦ ESP32S2

FLASH: 4МБ | USB: N/A

схема распиновки sparkfun esp32-s2 thing plus

полезные ссылки

Маппинг пинов

схема распиновки sparkfun esp32-s2 thing plus

полезные ссылки

Маппинг пинов

Похожие платы

Adafruit Feather ESP32-S2 TFT

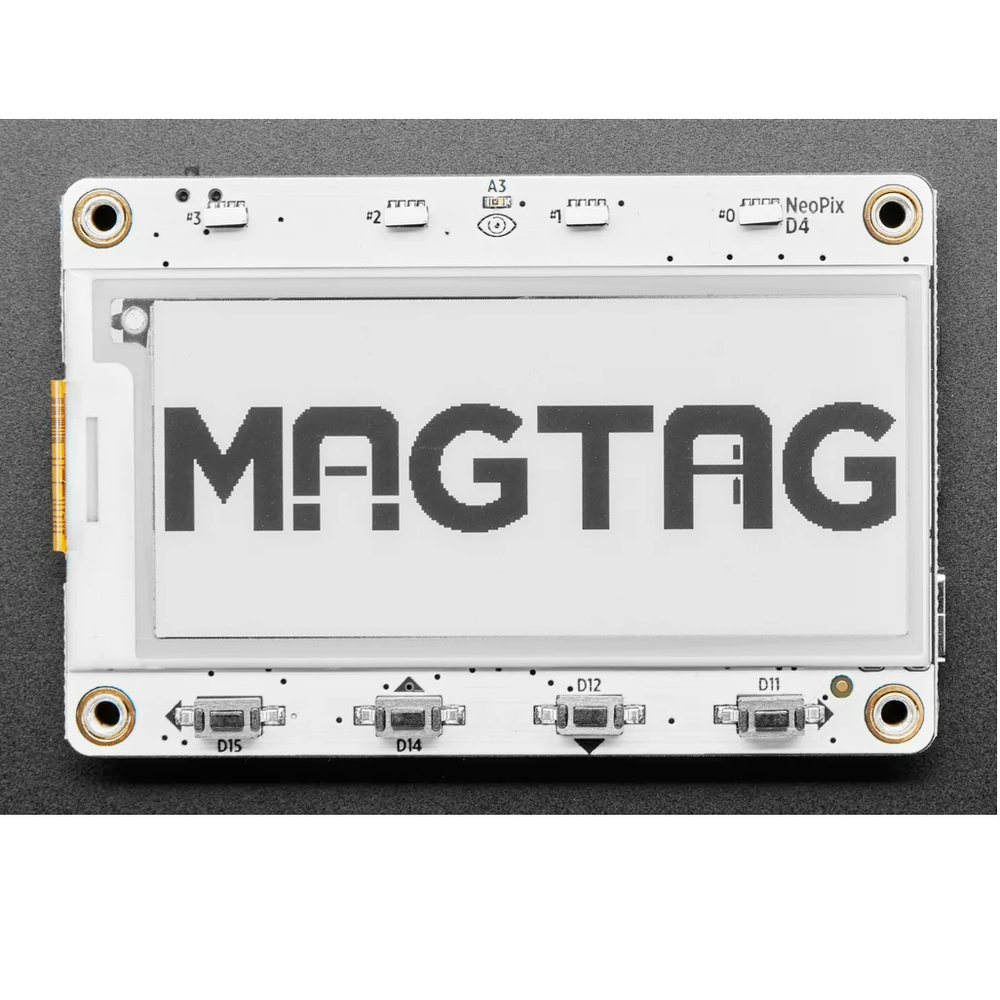

Adafruit MagTag 2.9"

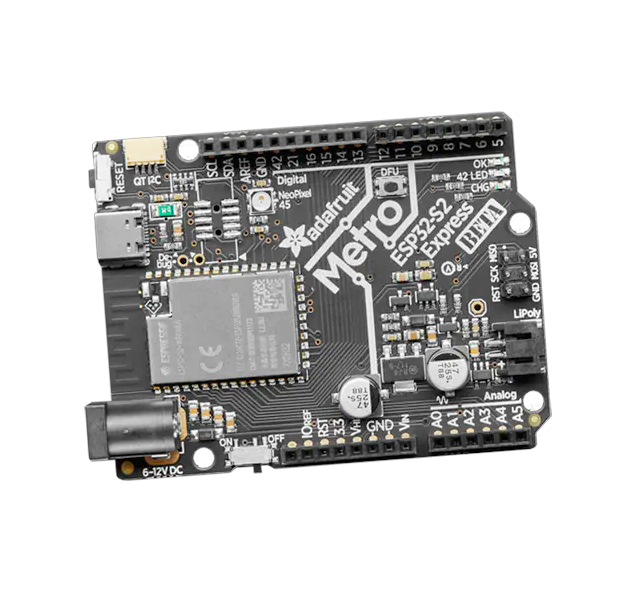

Adafruit Metro ESP32-S2
