LilyGO T7-C6

LilyGO T7-C6 — это отладочная плата на базе мощного микроконтроллера ESP32C6 с архитектурой RISC-V. Она обеспечивает максимальную частоту процессора 160 МГц и оснащена 8 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате LilyGO T7-C6

LilyGO T7-C6 — мощная отладочная плата с процессором **ESP32-C6 RISC-V**, поддерживающая **WiFi 6**, **Bluetooth 5 (LE)** и **Zigbee**. 📡

Разработанная для IoT и встраиваемых приложений, плата включает порт USB-C для удобного программирования и питания, встроенные кнопки сброса и загрузки, а также множественные интерфейсы I/O. ⚡

LilyGO T7-C6 поддерживает интерфейсы UART, I2C, SPI и ADC, что делает её идеальной для автоматизации умного дома, сенсорных сетей и энергоэффективных приложений.

Технические характеристики

Полные спецификации оборудования для LilyGO T7-C6

Связь

WiFi802.11 ax

Bluetooth5.3

BLE5.3

Микроконтроллер

МодельESP32C6

Частота160 МГц

Память8 МБ

PSRAM4 МБ

АрхитектураRISC-V

Возможности

Цифровые I/O13

Аналоговые входы4

PWM13

Прерывания24

USB

ТипUSB-C

ЧипTP4065

Скачать полный даташит

Быстрая настройка

ESP32C6 160 МГц 8 МБ QIO RISC-V

Arduino IDE

Плата (Board)	T7 C6
Частота CPU	160 МГц
Размер Flash	8 МБ
Flash Mode	QIO
Скорость загрузки	921600
Архитектура	RISC-V

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "T7 C6" для LilyGO T7-C6.

PlatformIO

[env:t7-c6]
platform  = espressif32
board     = esp32-c6-devkitc-1
framework = arduino
; Точная конфигурация железа для LilyGO T7-C6
board_build.mcu        = esp32c6
board_build.f_cpu      = 160000000L
board_build.flash_size = 8MB
board_build.flash_mode = qio
board_upload.flash_size = 8MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-c6-devkitc-1
  framework:
    type: arduino   # или "esp-idf"
LilyGO T7-C6 - 160 МГц ESP32C6
Flash: 8MB | USB: USB-C

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32c6 \
  --baud 921600 \
  write_flash \
    --flash_mode qio \
    --flash_size 8MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

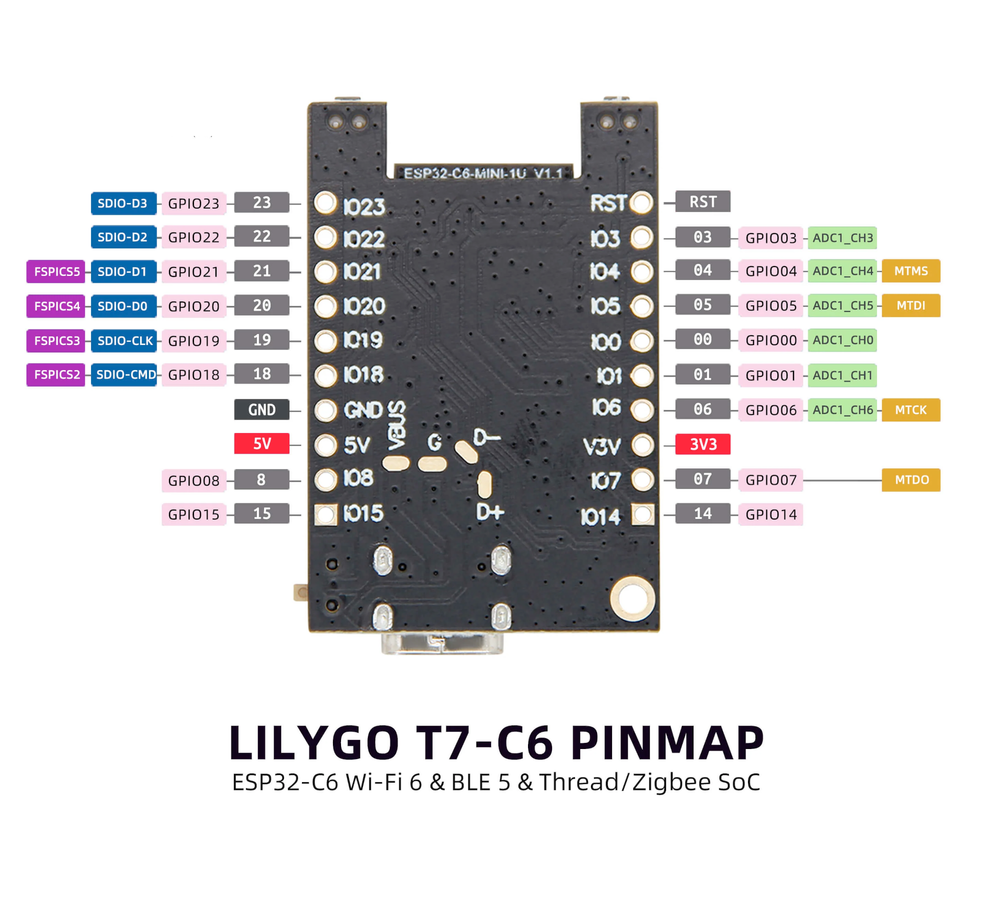

Схема распиновки LilyGO T7-C6

Полная справка по выводам LilyGO T7-C6

Распиновка LilyGO T7-C6 предоставляет доступ к 13 GPIO и интерфейсам связи. Плата имеет пины питания (5V, 3.3V, GND), UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK). ADC-пины (4 канала) доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции.

Полезные ссылки

Даташиты и ресурсы для LilyGO T7-C6

Даташит ESP32C6

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C6

31

Цифровые I/O пины

31

Пины прерываний

7

Аналоговые входы

31

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM	SDA
2	A2	PWM	SCL
3	A3	PWM
4	A4	PWM
5	A5	PWM
6	A6	PWM
7		PWM
8		PWM
9		PWM
10		PWM
11		PWM
12		PWM	USB_D-
13		PWM	USB_D+
14		PWM
15		PWM
16		PWM	TX0
17		PWM	RX0
18		PWM	SS
19		PWM	MOSI
20		PWM	SCK
21		PWM	MISO
22		PWM
23		PWM
24		PWM
25		PWM
26		PWM
27		PWM
28		PWM
29		PWM
30		PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для LilyGO T7-C6

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x0`
Режим Flash	QIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАRISC-V В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “T7 C6” ДЛЯ LILYGO T7-C6. PLATFORMIO [ENV:T7-C6] PLATFORM = ESPRESSIF32 BOARD = ESP32-C6-DEVKITC-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ LILYGO T7-C6 BOARD_BUILD.MCU = ESP32C6 BOARD_BUILD.F_CPU = 160000000L BOARD_BUILD.FLASH_SIZE = 8MB BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 8MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-C6-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” LILYGO T7-C6 - 160 МГЦ ESP32C6 FLASH: 8MB \| USB: USB-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32C6 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 8MB 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ LILYGO T7-C6 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ LILYGO T7-C6 РАСПИНОВКА LILYGO T7-C6 ПРЕДОСТАВЛЯЕТ ДОСТУП К 13 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ (5V, 3.3V, GND), UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK). ADC-ПИНЫ (4 КАНАЛА) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ LILYGO T7-C6 ДАТАШИТ ESP32C6 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	8 МБ FLASH MODEQIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАRISC-V В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “T7 C6” ДЛЯ LILYGO T7-C6. PLATFORMIO [ENV:T7-C6] PLATFORM = ESPRESSIF32 BOARD = ESP32-C6-DEVKITC-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ LILYGO T7-C6 BOARD_BUILD.MCU = ESP32C6 BOARD_BUILD.F_CPU = 160000000L BOARD_BUILD.FLASH_SIZE = 8МБ BOARD_BUILD.FLASH_MODE = QIO BOARD_UPLOAD.FLASH_SIZE = 8МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-C6-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” LILYGO T7-C6 - 160 МГЦ ESP32C6 FLASH: 8МБ \| USB: USB-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32C6 —BAUD 921600 WRITE_FLASH —FLASH_MODE QIO —FLASH_SIZE 8МБ 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ LILYGO T7-C6 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ LILYGO T7-C6 РАСПИНОВКА LILYGO T7-C6 ПРЕДОСТАВЛЯЕТ ДОСТУП К 13 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ (5V, 3.3V, GND), UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK). ADC-ПИНЫ (4 КАНАЛА) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ LILYGO T7-C6 ДАТАШИТ ESP32C6 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ

схема распиновки lilygo t7-c6

полная справка по выводам lilygo t7-c6

распиновка lilygo t7-c6 предоставляет доступ к 13 gpio и интерфейсам связи. плата имеет пины питания (5v, 3.3v, gnd), uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck). adc-пины (4 канала) доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции.

полезные ссылки

даташиты и ресурсы для lilygo t7-c6

даташит esp32c6

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C6

31

Цифровые I/O пины

31

Пины прерываний

7

Аналоговые входы

31

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM	SDA
2	A2	PWM	SCL
3	A3	PWM
4	A4	PWM
5	A5	PWM
6	A6	PWM
7		PWM
8		PWM
9		PWM
10		PWM
11		PWM
12		PWM	USB_D-
13		PWM	USB_D+
14		PWM
15		PWM
16		PWM	TX0
17		PWM	RX0
18		PWM	SS
19		PWM	MOSI
20		PWM	SCK
21		PWM	MISO
22		PWM
23		PWM
24		PWM
25		PWM
26		PWM
27		PWM
28		PWM
29		PWM
30		PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

схема распиновки lilygo t7-c6

полная справка по выводам lilygo t7-c6

распиновка lilygo t7-c6 предоставляет доступ к 13 gpio и интерфейсам связи. плата имеет пины питания (5v, 3.3v, gnd), uart-пины (tx, rx), i2c-пины (sda, scl), spi-пины (miso, mosi, sck). adc-пины (4 канала) доступны для работы с аналоговыми сигналами. плата поддерживает pwm и другие цифровые функции.

полезные ссылки

даташиты и ресурсы для lilygo t7-c6

даташит esp32c6

справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-C6

31

Цифровые I/O пины

31

Пины прерываний

7

Аналоговые входы

31

PWM пины

Пин	Аналог	PWM	Другое
0	A0	PWM
1	A1	PWM	SDA
2	A2	PWM	SCL
3	A3	PWM
4	A4	PWM
5	A5	PWM
6	A6	PWM
7		PWM
8		PWM
9		PWM
10		PWM
11		PWM
12		PWM	USB_D-
13		PWM	USB_D+
14		PWM
15		PWM
16		PWM	TX0
17		PWM	RX0
18		PWM	SS
19		PWM	MOSI
20		PWM	SCK
21		PWM	MISO
22		PWM
23		PWM
24		PWM
25		PWM
26		PWM
27		PWM
28		PWM
29		PWM
30		PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

LilyGO T7-C6

LilyGO T7-C6

О плате LilyGO T7-C6

Технические характеристики

Быстрая настройка

Arduino IDE

PlatformIO

ESPHome

LilyGO T7-C6 - 160 МГц ESP32C6

`Flash: 8MB | USB: USB-C`

esptool.py

Схема распиновки LilyGO T7-C6

Полезные ссылки

Маппинг пинов

Инструменты и конфигурация

LILYGO T7-C6 - 160 МГЦ ESP32C6

FLASH: 8MB | USB: USB-C

LILYGO T7-C6 - 160 МГЦ ESP32C6

FLASH: 8МБ | USB: USB-C

схема распиновки lilygo t7-c6

полезные ссылки

Маппинг пинов

схема распиновки lilygo t7-c6

полезные ссылки

Маппинг пинов

Похожие платы

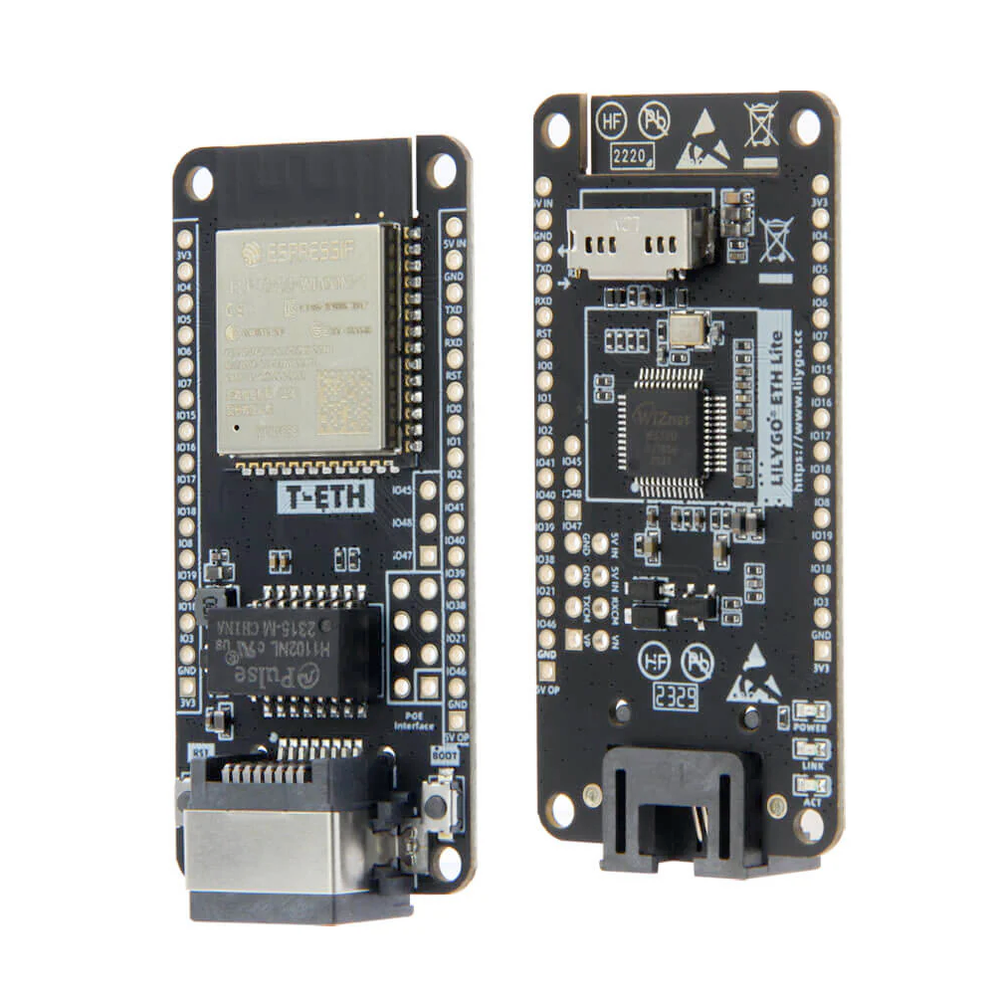

LilyGo T-Eth Lite

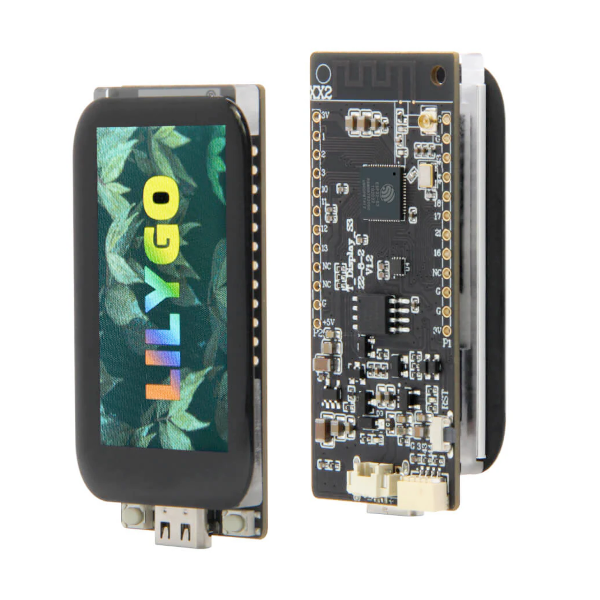

LilyGo T-Display-S3 Touch

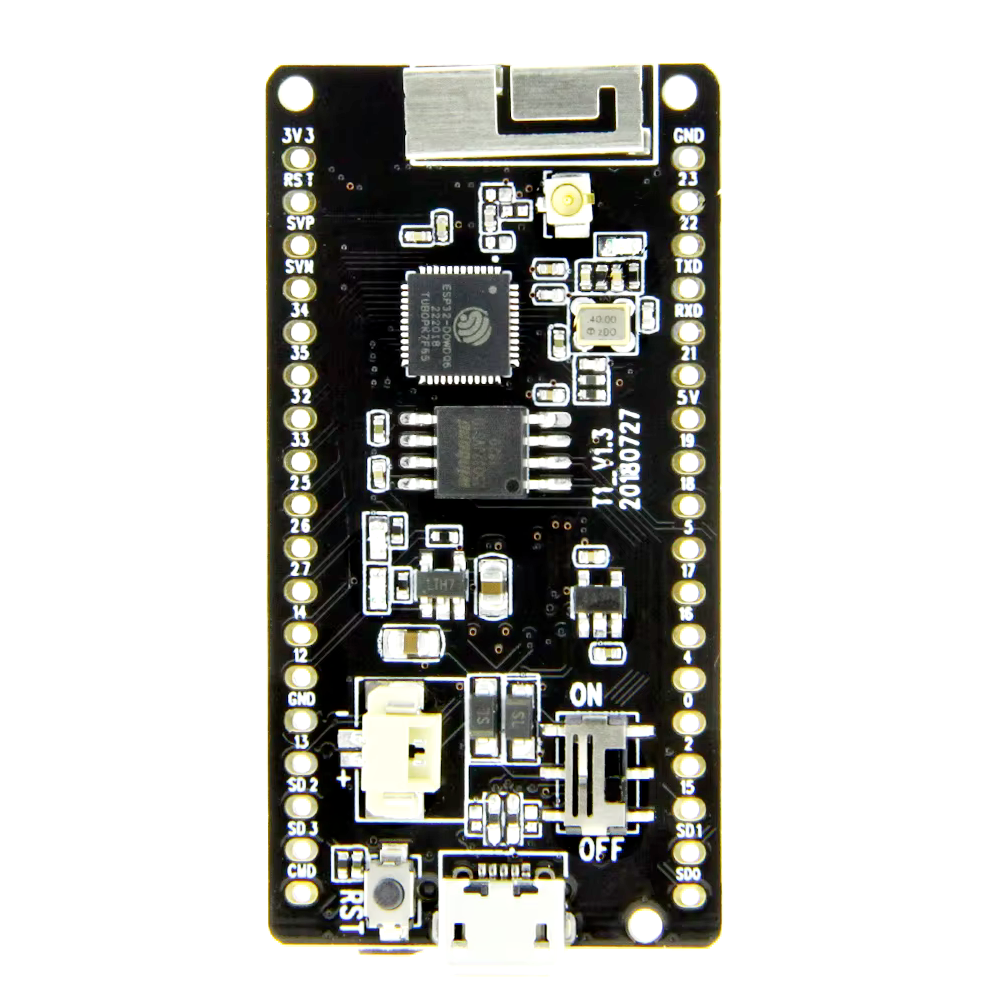

TTGO T1
