TAMC Termod S3

TAMC Termod S3 — это отладочная плата на базе мощного микроконтроллера ESP32S3 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 8 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате TAMC Termod S3

TAMC Termod S3 — отладочная плата на базе микроконтроллера ESP32S3, разработанная специально для приложений мониторинга и контроля температуры. Плата оснащена соответствующими датчиками и интерфейсами для точных измерений. Поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), Bluetooth 5.0 и BLE 5.0, что обеспечивает гибкие возможности беспроводной связи для IoT-приложений, систем умного дома и промышленной автоматизации.

Технические характеристики

Полные спецификации оборудования для TAMC Termod S3

Связь

WiFi802.11 b/g/n

Bluetooth5.0

BLE5.0

Микроконтроллер

МодельESP32S3

Частота240 МГц

Память8 МБ

PSRAM2 МБ

АрхитектураXTENSA

Возможности

Цифровые I/O48

Аналоговые входы20

PWM23

Прерывания46

Дисплей

ТипLCD

Размер2.8"

Разрешение320x240

TouchFT6206

Скачать полный даташит

Быстрая настройка

ESP32S3 240 МГц 8 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Tamc Termod S3
Частота CPU	240 МГц
Размер Flash	8 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Tamc Termod S3" для TAMC Termod S3.

PlatformIO

[env:tamc_termod_s3]
platform  = espressif32
board     = esp32-s3-devkitm-1
framework = arduino
; Точная конфигурация железа для TAMC Termod S3
board_build.mcu        = esp32s3
board_build.f_cpu      = 240000000L
board_build.flash_size = 8MB
board_build.flash_mode = dio
board_upload.flash_size = 8MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino   # или "esp-idf"
TAMC Termod S3 - 240 МГц ESP32S3
Flash: 8MB | USB: USB-C

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32s3 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 8MB \
    0x0 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x0

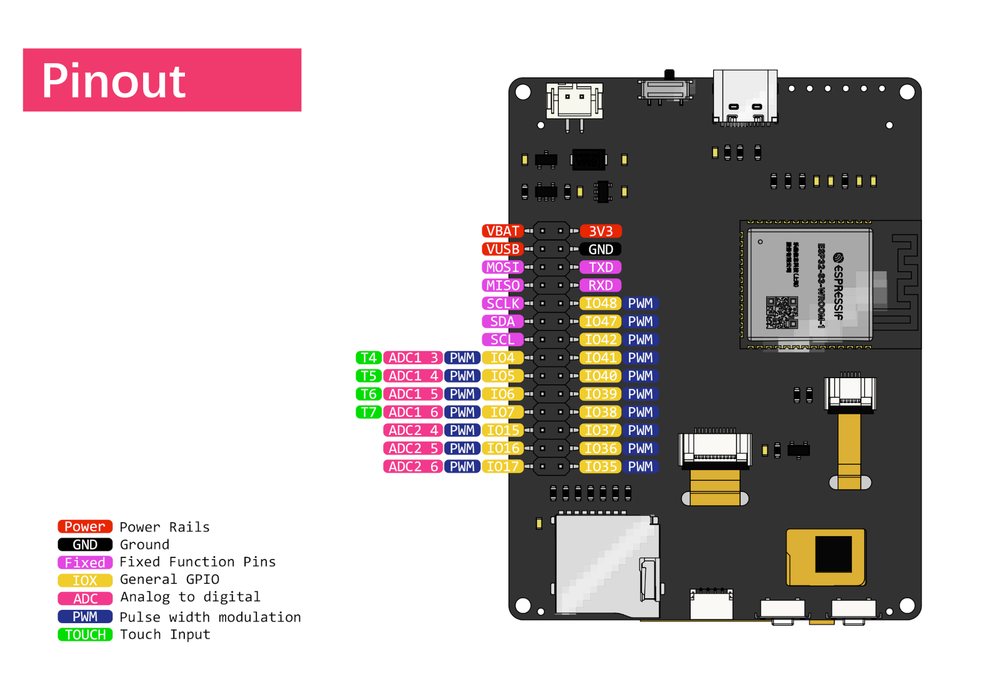

Схема распиновки TAMC Termod S3

Полная справка по выводам TAMC Termod S3

Распиновка TAMC Termod S3 предоставляет доступ к 48 GPIO и интерфейсам связи. Плата имеет пины питания, UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS). ADC-пины (20 каналов) доступны для работы с аналоговыми сигналами. Плата поддерживает PWM и другие цифровые функции, включая управление дисплеем и сенсорным экраном.

Полезные ссылки

Даташиты и ресурсы для TAMC Termod S3

Даташит платы

Технические спецификации

Даташит ESP32S3

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S3

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

49

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM	SDA
2	A1	T2	PWM	SCL
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM	SS
11	A10	T11	PWM	MOSI
12	A11	T12	PWM	SCK
13	A12	T13	PWM	MISO
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM
18	A17		PWM
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
35			PWM
36			PWM
37			PWM
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM
43			PWM	TX0
44			PWM	RX0
45			PWM
46			PWM
47			PWM
48			PWM	RGB_LED

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для TAMC Termod S3

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x0`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TAMC TERMOD S3” ДЛЯ TAMC TERMOD S3. PLATFORMIO [ENV:TAMC_TERMOD_S3] PLATFORM = ESPRESSIF32 BOARD = ESP32-S3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TAMC TERMOD S3 BOARD_BUILD.MCU = ESP32S3 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 8MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 8MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S3-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TAMC TERMOD S3 - 240 МГЦ ESP32S3 FLASH: 8MB \| USB: USB-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S3 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 8MB 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ TAMC TERMOD S3 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TAMC TERMOD S3 РАСПИНОВКА TAMC TERMOD S3 ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ УПРАВЛЕНИЕ ДИСПЛЕЕМ И СЕНСОРНЫМ ЭКРАНОМ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TAMC TERMOD S3 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32S3 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	8 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TAMC TERMOD S3” ДЛЯ TAMC TERMOD S3. PLATFORMIO [ENV:TAMC_TERMOD_S3] PLATFORM = ESPRESSIF32 BOARD = ESP32-S3-DEVKITM-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ TAMC TERMOD S3 BOARD_BUILD.MCU = ESP32S3 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 8МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 8МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S3-DEVKITC-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” TAMC TERMOD S3 - 240 МГЦ ESP32S3 FLASH: 8МБ \| USB: USB-C ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S3 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 8МБ 0X0 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X0 СХЕМА РАСПИНОВКИ TAMC TERMOD S3 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ TAMC TERMOD S3 РАСПИНОВКА TAMC TERMOD S3 ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ УПРАВЛЕНИЕ ДИСПЛЕЕМ И СЕНСОРНЫМ ЭКРАНОМ. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ TAMC TERMOD S3 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32S3 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
