UM TinyS2

UM TinyS2 — это отладочная плата на базе мощного микроконтроллера ESP32S2 с архитектурой XTENSA. Она обеспечивает максимальную частоту процессора 240 МГц и оснащена 4 МБ flash-памяти.

Где купить Характеристики Быстрый старт

Навигация

Разделы статьи

Обзор Характеристики Распиновка Настройка

Примеры кода

Конфигурации плат

Arduino IDE

PlatformIO

ESPHome

О плате UM TinyS2

UM TinyS2 — сверхкомпактная отладочная плата от компании Unexpected Maker на базе микроконтроллера ESP32S2. Плата оснащена 4 МБ Flash и 2 МБ PSRAM памяти, портом USB-C и оптимизирована для проектов с низким энергопотреблением и ограниченным пространством. Поддерживает Wi-Fi 802.11 b/g/n (2,4 ГГц), что делает её отличным выбором для IoT-приложений, носимой электроники и портативных устройств.

Технические характеристики

Полные спецификации оборудования для UM TinyS2

Связь

WiFi802.11 b/g/n

Bluetooth—

BLE—

Микроконтроллер

МодельESP32S2

Частота240 МГц

Память4 МБ

АрхитектураXTENSA

Возможности и пины

Цифровые I/O48

Аналоговые входы20

PWM26

Прерывания46

Скачать полный даташит

Быстрая настройка

ESP32S2 240 МГц 4 МБ DIO XTENSA

Arduino IDE

Плата (Board)	Tinys2
Частота CPU	240 МГц
Размер Flash	4 МБ
Flash Mode	DIO
Скорость загрузки	921600
Архитектура	Xtensa

В Arduino IDE 2 откройте Boards Manager, найдите "esp32" от Espressif и установите его. Затем перейдите в Tools → Board и выберите "Tinys2" для UM TinyS2.

PlatformIO

[env:tinys2]
platform  = espressif32
board     = esp32-s2-saola-1
framework = arduino
; Точная конфигурация железа для UM TinyS2
board_build.mcu        = esp32s2
board_build.f_cpu      = 240000000L
board_build.flash_size = 4MB
board_build.flash_mode = dio
board_upload.flash_size = 4MB

Значение board — близкое совпадение. Проверьте реестр плат PlatformIO для точного соответствия.

ESPHome

esp32:
  board: esp32-s2-saola-1
  framework:
    type: arduino   # или "esp-idf"
UM TinyS2 - 240 МГц ESP32S2
Flash: 4MB | USB: N/A

Вставьте в .yaml файл устройства. См. документацию ESPHome ESP32 для полного списка опций.

esptool.py

esptool.py \
  --chip esp32s2 \
  --baud 921600 \
  write_flash \
    --flash_mode dio \
    --flash_size 4MB \
    0x1000 bootloader.bin \
    0x8000    partitions.bin \
    0xe000    boot_app0.bin \
    0x10000   firmware.bin

Установка: pip install esptool — замените firmware.bin на ваш бинарный файл — загрузчик по адресу 0x1000

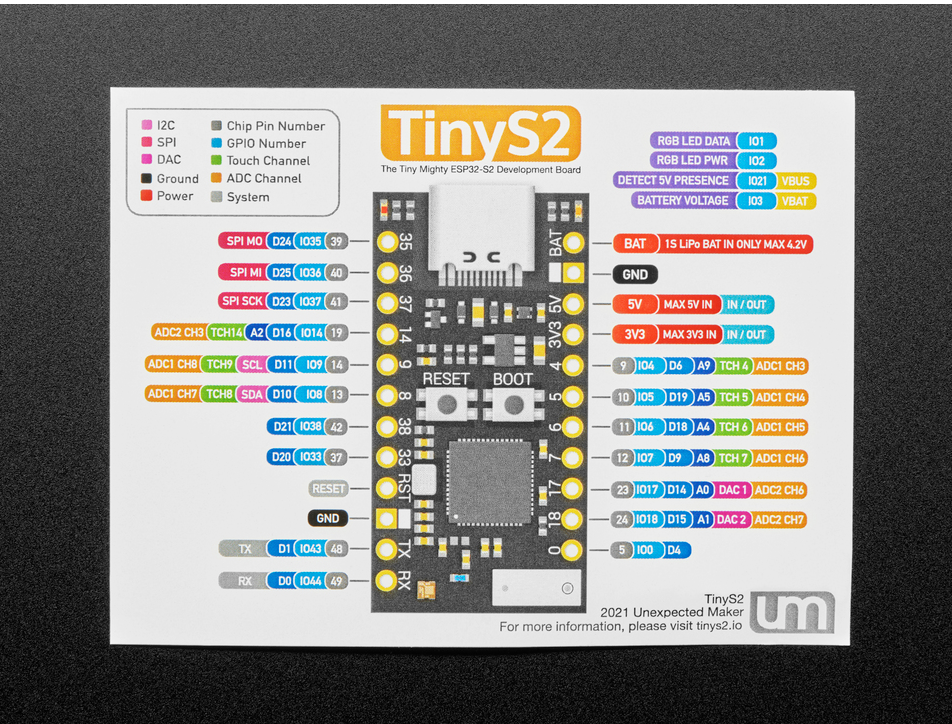

Схема распиновки UM TinyS2

Полная справка по выводам UM TinyS2

Распиновка UM TinyS2 предоставляет доступ к 48 GPIO и интерфейсам связи. Плата имеет пины питания, UART-пины (TX, RX), I2C-пины (SDA, SCL), SPI-пины (MISO, MOSI, SCK, SS). ADC-пины (20 каналов) доступны для работы с аналоговыми сигналами, включая два DAC-канала. Плата поддерживает PWM и другие цифровые функции, включая встроенный RGB-светодиод.

Полезные ссылки

Даташиты и ресурсы для UM TinyS2

Даташит платы

Технические спецификации

Даташит ESP32S2

Справочник по микроконтроллеру

Маппинг пинов

Полная распиновка и соответствие GPIO для ESP32-S2

35

Цифровые I/O пины

35

Пины прерываний

20

Аналоговые входы

46

PWM пины

Пин	Аналог	Тач	PWM	Другое
1	A0	T1	PWM
2	A1	T2	PWM
3	A2	T3	PWM
4	A3	T4	PWM
5	A4	T5	PWM
6	A5	T6	PWM
7	A6	T7	PWM
8	A7	T8	PWM
9	A8	T9	PWM
10	A9	T10	PWM
11	A10	T11	PWM
12	A11	T12	PWM
13	A12	T13	PWM
14	A13	T14	PWM
15	A14		PWM
16	A15		PWM
17	A16		PWM	DAC1
18	A17		PWM	DAC2
19	A18		PWM	USB_D-
20	A19		PWM	USB_D+
21			PWM
26			PWM
33			PWM	SDA
34			PWM	SCL
35			PWM	SCK
36			PWM	MISO
37			PWM	MOSI
38			PWM
39			PWM
40			PWM
41			PWM
42			PWM	SS
43			PWM	TX0
44			PWM	RX0
45			PWM

Легенда

A0 Аналоговый вход

PWM Поддержка ШИМ

RX/TX Посл. порт

# Номер пина

Инструменты и конфигурация

Настройки сборки и загрузки по умолчанию для UM TinyS2

Настройка	Значение
Инструмент загрузчика	esptool_py
Инструмент сетевой загрузки	esp_ota
Адрес загрузчика	`0x1000`
Режим Flash	DIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TINYS2” ДЛЯ UM TINYS2. PLATFORMIO [ENV:TINYS2] PLATFORM = ESPRESSIF32 BOARD = ESP32-S2-SAOLA-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UM TINYS2 BOARD_BUILD.MCU = ESP32S2 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4MB BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4MB ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S2-SAOLA-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UM TINYS2 - 240 МГЦ ESP32S2 FLASH: 4MB \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S2 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4MB 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ UM TINYS2 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ UM TINYS2 РАСПИНОВКА UM TINYS2 ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ RGB-СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ UM TINYS2 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32S2 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
Максимальный размер	4 МБ FLASH MODEDIO СКОРОСТЬ ЗАГРУЗКИ921600 АРХИТЕКТУРАXTENSA В ARDUINO IDE 2 ОТКРОЙТЕ BOARDS MANAGER, НАЙДИТЕ “ESP32” ОТ ESPRESSIF И УСТАНОВИТЕ ЕГО. ЗАТЕМ ПЕРЕЙДИТЕ В TOOLS → BOARD И ВЫБЕРИТЕ “TINYS2” ДЛЯ UM TINYS2. PLATFORMIO [ENV:TINYS2] PLATFORM = ESPRESSIF32 BOARD = ESP32-S2-SAOLA-1 FRAMEWORK = ARDUINO ; ТОЧНАЯ КОНФИГУРАЦИЯ ЖЕЛЕЗА ДЛЯ UM TINYS2 BOARD_BUILD.MCU = ESP32S2 BOARD_BUILD.F_CPU = 240000000L BOARD_BUILD.FLASH_SIZE = 4МБ BOARD_BUILD.FLASH_MODE = DIO BOARD_UPLOAD.FLASH_SIZE = 4МБ ЗНАЧЕНИЕ BOARD — БЛИЗКОЕ СОВПАДЕНИЕ. ПРОВЕРЬТЕ РЕЕСТР ПЛАТ PLATFORMIO ДЛЯ ТОЧНОГО СООТВЕТСТВИЯ. ESPHOME ESP32: BOARD: ESP32-S2-SAOLA-1 FRAMEWORK: TYPE: ARDUINO # ИЛИ “ESP-IDF” UM TINYS2 - 240 МГЦ ESP32S2 FLASH: 4МБ \| USB: N/A ВСТАВЬТЕ В .YAML ФАЙЛ УСТРОЙСТВА. СМ. ДОКУМЕНТАЦИЮ ESPHOME ESP32 ДЛЯ ПОЛНОГО СПИСКА ОПЦИЙ. ESPTOOL.PY ESPTOOL.PY —CHIP ESP32S2 —BAUD 921600 WRITE_FLASH —FLASH_MODE DIO —FLASH_SIZE 4МБ 0X1000 BOOTLOADER.BIN 0X8000 PARTITIONS.BIN 0XE000 BOOT_APP0.BIN 0X10000 FIRMWARE.BIN УСТАНОВКА: PIP INSTALL ESPTOOL — ЗАМЕНИТЕ FIRMWARE.BIN НА ВАШ БИНАРНЫЙ ФАЙЛ — ЗАГРУЗЧИК ПО АДРЕСУ 0X1000 СХЕМА РАСПИНОВКИ UM TINYS2 ПОЛНАЯ СПРАВКА ПО ВЫВОДАМ UM TINYS2 РАСПИНОВКА UM TINYS2 ПРЕДОСТАВЛЯЕТ ДОСТУП К 48 GPIO И ИНТЕРФЕЙСАМ СВЯЗИ. ПЛАТА ИМЕЕТ ПИНЫ ПИТАНИЯ, UART-ПИНЫ (TX, RX), I2C-ПИНЫ (SDA, SCL), SPI-ПИНЫ (MISO, MOSI, SCK, SS). ADC-ПИНЫ (20 КАНАЛОВ) ДОСТУПНЫ ДЛЯ РАБОТЫ С АНАЛОГОВЫМИ СИГНАЛАМИ, ВКЛЮЧАЯ ДВА DAC-КАНАЛА. ПЛАТА ПОДДЕРЖИВАЕТ PWM И ДРУГИЕ ЦИФРОВЫЕ ФУНКЦИИ, ВКЛЮЧАЯ ВСТРОЕННЫЙ RGB-СВЕТОДИОД. ПОЛЕЗНЫЕ ССЫЛКИ ДАТАШИТЫ И РЕСУРСЫ ДЛЯ UM TINYS2 ДАТАШИТ ПЛАТЫ ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ ДАТАШИТ ESP32S2 СПРАВОЧНИК ПО МИКРОКОНТРОЛЛЕРУ
